新品发布:数据和控制线耦合去耦网络CDN 405CAN
作者:  日期:2022-06-23  浏览次数:45次  来源:
分享到:

产品介绍

       CDN 405CAN适用于非屏蔽不对称线CAN线/LIN线的浪涌试验,其峰值电压可达到6KV。强大的去耦能力可以使辅助设备(AE)免受浪涌的影响,确保测试的重复性。6kV浪涌测试电压,在AE端口的最大残余电压只有90 V,无需使用额外的去耦元件。此款CDN满足IEC/EN 61000 - 4 - 5:2017的标准。退耦性能及传输速率稳定,体积小巧便于携带使用方便。


产品特点
> 支持充电桩CAN线和双绞类型485线测试
> 适合1.2/50 s、8/20 μs组合波
> 耦合模式: CAN H+CAN L对地 / LIN对地
> 数据速率:CAN 10MBit/s;LIN 100 KBit/s
> 最大工作电流2A
> AE与EUT端口皆为4mm香蕉头

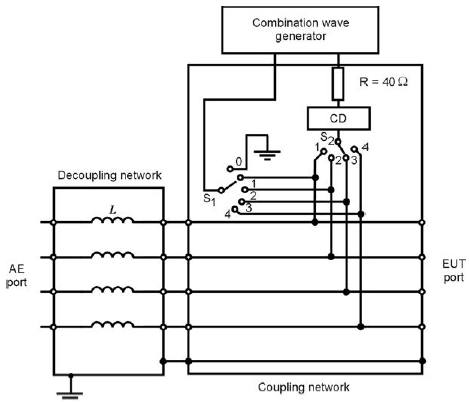

设计原理图1:




图1依据IEC 61000-4-5:2017  Figure 9

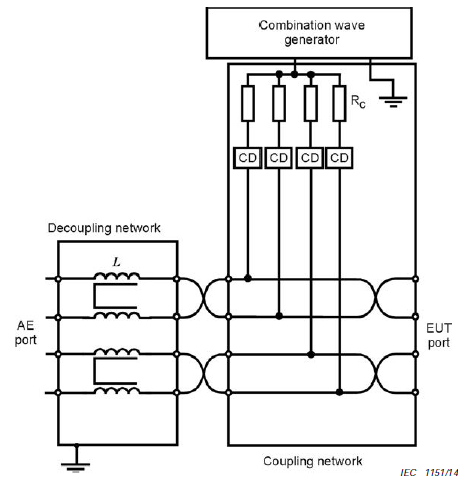

设计原理图2:




图2依据IEC 61000-4-5:2005  Figure10


更多产品信息请访问:数据和控制线耦合去耦网络
