非屏蔽对称高速通信线阻尼振荡波耦合去耦网络
型号:CDN 418TH8

产品简介

CDN 418TH8用来评估高速非屏蔽对称通信线路抗阻尼振荡波能力的耦合去耦网络
PDF下载在线询价

根据您的需求在线定制>>

  • 产品特点
  • 产品标准
  • 产品参数
  • 产品配件
  • 售后服务
  • 产品视频

CDN 418TH8用来评估高速非屏蔽对称通信线路抗阻尼振荡波能力的耦合去耦网络。可以用于测试ISDN、10/100/1,000MBit/s 以太网,强大的去耦能力可以使辅助设备(AE)免受阻尼振荡波的影响,确保测试的重复性。2 kV的阻尼振荡测试电压,在AE端口的最大残余电压只有90 V,无需使用额外的去耦元件。此款CDN将满足IEC/EN 61000-4-18非屏蔽的对称高速数据线测试标准来设计。国内第一台满足高速通信达1,000MBit/s的阻尼振荡波耦合去耦网络。退耦性能及传输速率稳定,体积小巧便于携带使用方便。


特点:
> 可以用于测试ISDN,10/100/1,000MBit/s以太网
> 同时可以满足1对、2对或4对通信线测试输出
> 可以兼容国内外发生器输出端口进行通信测试
> 辅助设备无需额外保护

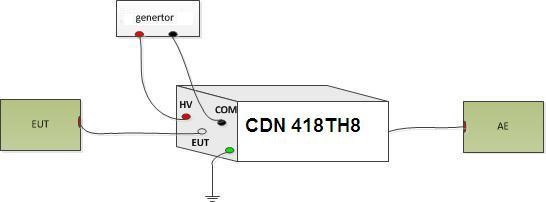

测试连接示意图:

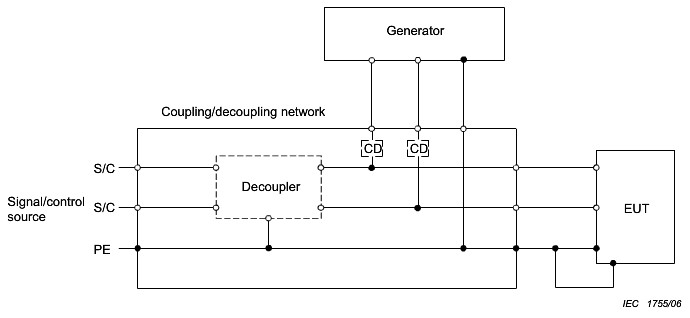

设计原理图:



依据 IEC 61000-4-18:2006  Figure 11b

  • IEC 61000-4-18
  • EN61000-4-18
  • GB/T 17626.18

技术参数

IEC / EN 61000 -4 -18

耦合波形

阻尼振荡波100KHz/1MHz

脉冲电压

4 kV6 kV需定制)

耦合模式

48线非屏蔽对称

耦合器件

电容(内置)

通信频率

10 MB/100 MB/1000 MB

通信接口规格

RJ45母连接器

脚位图

Pair 1: pins 1 / 2

Pair 2: pins 3 / 4

Pair 3: pins 5 / 6

Pair 4: pins 7 / 8

数据速率

高达1000 MBit /s

工作电压

最大250 V dc

工作电流

最大 1 A

去耦电感

20 mH

残余电压

<10 %

通用参数

10 kg

360 mm×220 mm×135mm(长×宽×高)

壳体材料

铝材料

环境温度

15°C - 35°C  (操作条件)

相对湿度

45% - 75%  (操作条件)

包装箱

纸箱

标配附件

HV电缆

1m高压硅胶线,配香蕉插头

1

接地电缆

0.5m 黄绿色

1

短接线

黑色

1

连接网线

1 m

2

资料

原厂测试证书

1

操作手册

1

全国免费服务热线

4006-0512-77
