阻尼振荡波模拟器DOS 300系列
型号:DOS 300系列

产品简介

DOS 300系列阻尼振荡波模拟器可以模拟安装在高压或中压电源线、控制线和信号线上产生的可重复性瞬变现象以及由隔离刀闸切合高压母线产生的阻尼振荡磁场现象
PDF下载在线询价

根据您的需求在线定制>>

  • 产品特点
  • 产品标准
  • 产品参数
  • 产品配件
  • 售后服务
  • 产品视频

DOS 300系列阻尼振荡波模拟器可以模拟安装在高压或中压电源线、控制线和信号线上产生的可重复性瞬变现象以及由隔离刀闸切合高压母线产生的阻尼振荡磁场现象。DOS 300能够完成 IEC 61000-4-18标准要求的慢速阻尼振荡波的测试以及IEC 61000-4-10阻尼振荡磁场的测试(选购)。


特点:
> 5.7寸彩色触摸屏前面板操作;
> 最高电压可达3.3 KV;
> 最高可输出持续100 A/m磁场强度;(选配)
> 内置三相耦合/去耦网络,最大电流可达300 A;
> LAN以太网接口,用于远程控制;


DOS 300系列命名参考:


  • IEC 61000-4-18
  • IEC 61000-4-10
  • IEC 255-22-1
  • GB/T 14598.13
  • ANSI C37.90
  • GB/T 17626.10
  • GB/T 17626.18

IEC 61000-4-18慢速阻尼振荡波形技术参数

测试电压范围

0.2 KV3.3 KV ,±10%(源端口)

极性

正、负(磁场有正负极模式)

源阻抗

200 ohm ±20%

上升时间

75 ns ±20%

重复频率

1500 Hz,可调

100 kHz (150 Hz)

1 MHz (1500 Hz)

注:校验频率为400 Hz

振荡频率

100 kHz1 MHz ±10%

衰减率

PK5PK150%Pk10PK150%

脉冲持续时间

199 S

脉冲间隔

199 S

重复次数

1999

触发方式

自动、手动

同步

0°~360°, 1°步进设置或随机方式

耦合网络

内置三相交、直流自动耦合/去耦网络

通用参数

显示屏

5.7英寸TFT触摸屏

工作电源范围

AC 110 V/220 V±10%50 Hz/ 60 Hz (大陆地区默认AC 220 V 50 Hz)

保险丝

6 A

最大功耗

200 W

仪器工作状态指示

前面板LED指示、LCD显示

机箱尺寸

4U6U22U35U

仪器重量

依机箱尺寸30 kg 550 kg不等

环境温度

15 ℃35 ℃

相对湿度

45 % 75 %

大气压力

86 kPa 106 kPa

IEC 61000-4-10阻尼振荡磁场技术参数(选配)

测试电流范围

5 A 120 A ±10%

极性

正、负、先正后负

重复频率

1500 Hz可调

100 kHz (1 50 Hz)

振荡频率

100 kHz1 MHz ±10%

衰减率

PK5PK150%PK10PK150%

脉冲持续时间

199 S

脉冲间隔

199 S

重复次数

1999

IEC 61000-4-18 CDN 418系列 耦合/去耦网络(选配)

CDN 418AFL8(4A)

脉冲电压: 4 kV

耦合模式: 电容耦合

最大电流: 4 A

GDT耦合: CD 418G(可选配)

TVS耦合: CD 418T(可选配)

CDN 418TH8

脉冲电压: 4 kV

耦合模式: 电容耦合

最大电流: 1 A

磁场线圈TCXS 111(选配)

磁场强度

1 A/m400 A/m

测试时间

100 A/m持续运行5小时

100 A/m以上 10 S

整体线圈尺寸

1400×1000 mm长×宽

线圈高度可调行程:500 mm

线圈尺寸

1000×1000 mm 长×宽,单匝

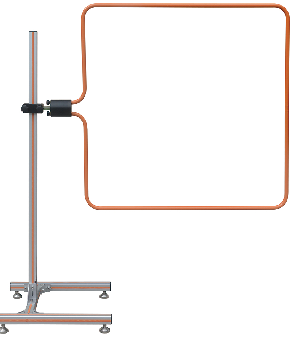

线圈图片

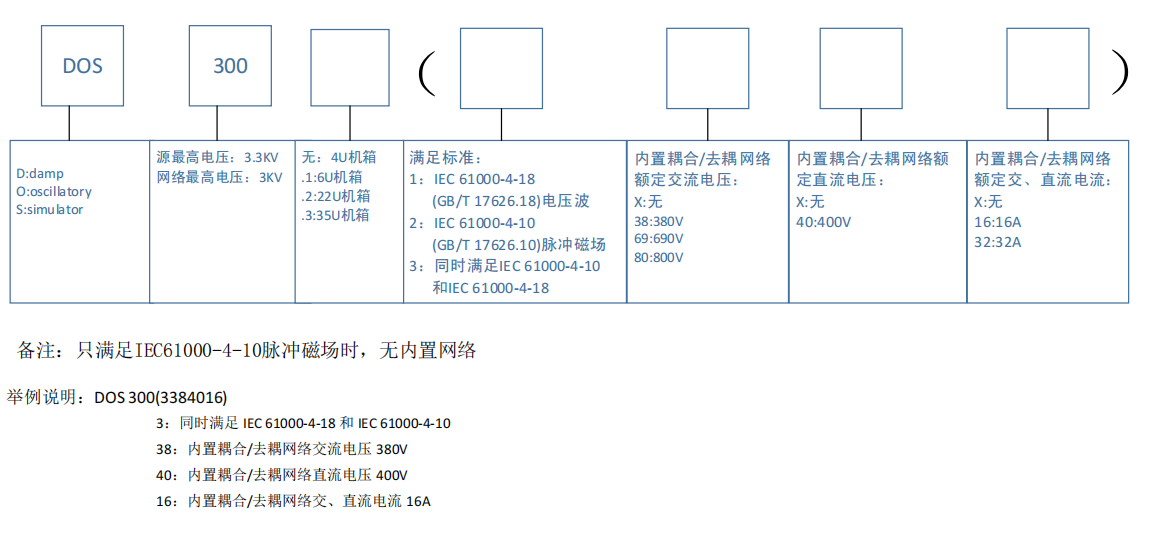

DOS 300系列选型

型号

内置耦合/去耦网络额定交流电压

内置耦合/去耦网络额定直流电压

内置耦合/去耦网络额定电流

DOS 300(2XXX)

DOS 300(138X16)

380V

16A

DOS 300(1384016)

380V

400V

16A

DOS 300(3384016)

380V

400V

16A

DOS 300(122X10)

220V

10A

DOS 300.2(169100100)

690 V

1000V

100A

DOS 300.2(1384032)

380V

400V

32A

DOS 300.2(3384032)

380V

400V

32A

DOS 300.2(3694032)

690V

400V

32A

DOS 300.2(14410032)

440V

1000V

32A

DOS 300.3(170150300)

700V

1500V

300A

根据客户需求可定制


随机标配

电源线、测试线、接地线、保险丝、说明书
