VTE 100适用于标准ISO 7637-2和GB/T 21437-2要求的瞬态传导发射试验。VTE 100-MS是一个标准的汽车继电器，用于测量幅度超过400V的瞬态发射。VTE 100-ES是一个半导体电子开关，用于测量幅度小于400V的瞬态发射。
特点：
> 完全满足ISO 7637-2发射测试标准；
> ES和MS两个开关位置可任意互换；
> 测试电压可达60V DC,持续电流100A；
> 数码管显示开通关断时间，具有自动、手动或者外部触发的开关特性；
> RS电阻内置，自动切换；
> 含温度过热报警功能；

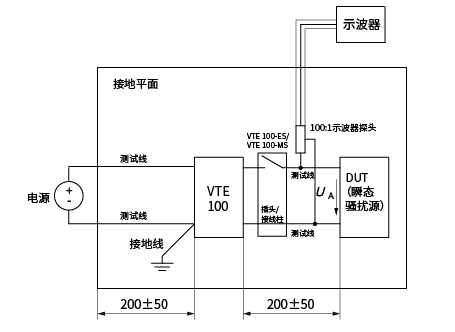

快脉冲试验配置原理图（ns或us级）
|

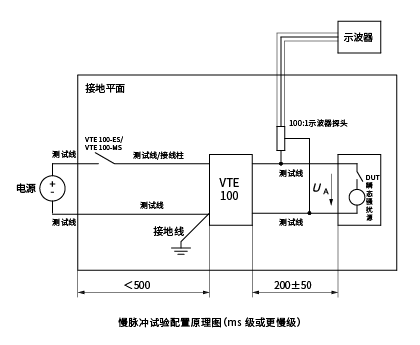

通用参数 |
|
|
工作电源范围 |
交流110 V/240 V（±10%），50 Hz /60 Hz |
|
保险丝 |
6 A |
|
最大功耗 |
100 W |
|
受试设备电压监视输出 |
BNC，1:1同轴端子输出 |
|
Rs |
EXT.，10 Ω，20 Ω，40 Ω，120 Ω |
|
触发方式 |
自动、单次、外部触发 |
|
模式选择 |
机械开关、电子开关 |
|
仪器接地连接方式 |
<=10 mm香蕉插头线 |
|
最大实验电压 |
60 VDC |
|
最大实验电流 |
100 A |
|
温度报警 |
80 ℃ |
|
尺寸（L*W*H） |
330*320*205（不包含插座） |
|
重量 |
约11 kg |
|
环境温度 |
15 ℃–35 ℃ |
|
相对湿度 |
45%–75% |
|
大气压力 |
86 kPa–106 kPa |
|
人工网络参数 |
|
|
频率 |
0.1 MHz-100 MHz |
|
电容 |
0.1μF |
|
阻抗 |
5 μH||50 Ω，符合ISO 7637-2阻抗曲线 |
|
ZPA |
<5 mΩ |
|
电子开关VTE 100-ES参数 |
|
|
开通、关断时间 |
0.01~99.99 s+(10%+10 ms) |
|
压降 |
<2 V@25 A，typical 2.3 V@100 A |
|
开关时间 |
300 ns+20%@load 50 uH/0.6 Ω |
|
瞬态保护电压 |
440 V |
|
尺寸（L*W*H） |
120*215*155（不包含插座） |
|
重量 |
约3.2 kg |
|
继电器开关VTE 100-MS参数 |
|
|
开通、关断时间 |
0.05 s~99.99 s |
|
最大开关电流 |
100 A |
|
触点 |
高纯度银，触点无抑制 |
|
最大动作时间 |
25ms |
|
最大回弹时间 |
5ms |
|
释放时间 |
10ms |
|
尺寸（L*W*H） |
120*215*155（不包含插座） |
|
重量 |
约1.7 kg |
|
校准模块VTE –CAES(选配模块) |
|
|
输入电压 |
13.5 V |
|
感性负载 |
0.6 Ω 、50 μH |
|
环境温度 |
15 ℃~35 ℃ |
|
内包装尺寸（长×宽×高） |
520 mm×520 mm×590 mm |
|
重 量 |
约16 kg |
|
校准负载用于验证电子开关特性。 |
|
|
随机附件 |
|
说明书，测试线，阻抗校准治具，连接柱，数据线，保险丝*2，电源线，灯笼插头 |
