任意波发生器AWG 100X
型号:AWG 100X

产品简介

当一次测试中需要多种测试产生迭加时,AWG 500任意波形信号发生器是一种最好的选择。
PDF下载在线询价

根据您的需求在线定制>>

  • 产品特点
  • 产品标准
  • 产品参数
  • 产品配件
  • 售后服务
  • 产品视频


目前汽车测试的波形日趋复杂,尽管标准中单一现象模拟仍然在进行测试,但真实环境下的整车或部件更受重视。普通的波形发生器无法满足这些要求,特别是当一次测试中需要多种测试产生迭加时,AWG 100任意波形信号发生器是一种最好的选择。
① 多序列振荡器
·信号输出部为积木式组件,可扩充到最多4个通道;
·可生成任意波形;( DC波形、斜波、正弦波、扫频波、指数波、正弦波、不规则波无规律任意波)
·4个通道,每个通道之间可实现严格同步。
·可加载示波器存储波形。
② 可生成任意波形的软件
利用卓越的GUI任意波形生成软件,能够简单地生成重复进行电压、时间扫描的复杂波形


特点:
> 满足IS0 16750标准的试验及部分车厂标准;
> 每一振荡通道装有波形运算电路,可实现高分辨率高精度的波形输出;
> 通过软件控制(以太网)、可以简单,真实地再现各种变动现象;
> 保证通道间波形的同步偏差小于1μs以下;
> 用示波器获得的波形数据(CSV),也能以高精度输出。

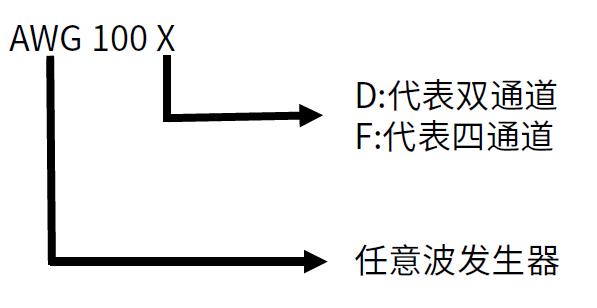

命名规则:

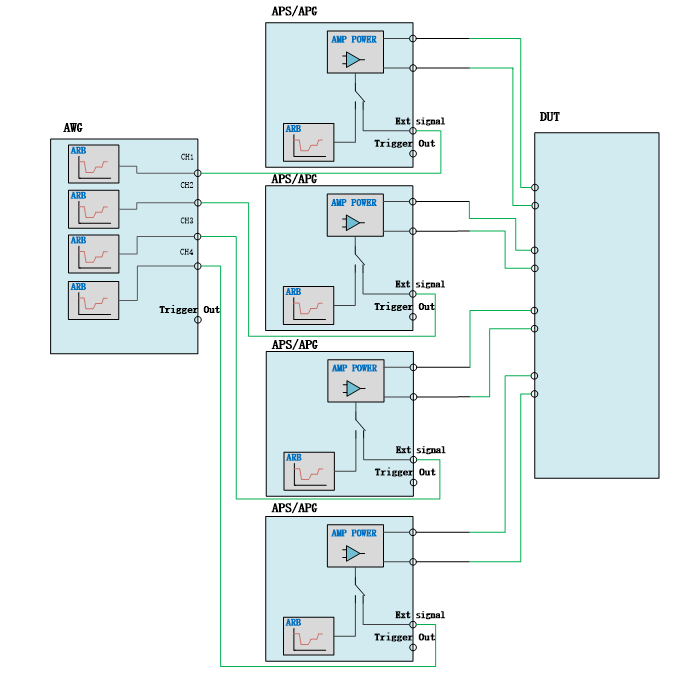

测试连接示意图:




  • ISO 7637-2
  • ISO 16750-2
  • BMW-(Airbag ECU)
  • BMW 600 13.0(Part 1)
  • Case New Holland ENS0310
  • Cummins 14269(982022-026)
  • Fiat 9.90110
  • Ford EMC-CS-2009.1
  • Ford ES-XW7T-1A278-AB
  • Audi(Reference vehicles)
  • BMW GS 95003-2
  • LV 124
  • VW 8000
  • Chrysler PF-9326
  • Cummins 14269 (982022-026)
  • Ford ES-XW7T-1A278-AC
  • Ford WDR 00.00EA
  • GMW 3172
  • Hyundai/Kia ES 95400-10, Rev. D
  • DO 160 Section 16
  • DaimlerChrysler PF-10541
  • BMW GS 95024-2-1
  • Chrysler CS-11809

技术参数

通道数

1ch4ch2 4通道可选

通道间同步精度

<1 us

波形类型

DC波形、斜波、三角波、正弦波、方波、扫频波、指数波、示波器存储数据波形、用户自定义编辑波形,不规则无规律任意波

可设波形参数

幅度、持续时间、频率、DC偏移、整流、周期占空比、相位角,触发

幅度和偏置变化

静态,线性

频率变化

静态,线性,对数

开始、结束相位控制

0 360°,1°步进设置

整流

无,正,负,桥式整流,可编程

每通道频率范围

运算方式:500 kHz max正弦波、方波、三角波等波形包含扫频、幅值、偏置、相位角

直接内存方式:DC-500 kHz任意波

波形输出率

每通道25MSPS

频率分辨率

0.01 Hz

上升/下降时间

100 ns @20 Vpp

波形电压幅值

0~±10.00 V

负载能力

1 kΩ

短路输出保护

电压设定分辨率

1 mV

输出线性度

± (0.2% + 10 mV)  DC

±1%           0.01 100 kHz

±2%            100 350 kHz

±5%            350 500 kHz

可引入文件类型

CSV

引入文件波形点数

16 MB Max

波形数据存储

动态缓存数据存储器1GB DDR3

非易失数据存储器 32 GB NAND FLASH

构成波形的片段

每个波形可达1000个片段,每个片段可由若干种类波形构成

段持续时间

10微秒到299小时

段间延迟

测试时间

1毫秒-9,999小时, 19999个计数

触发示波器输出

1BNC插座 0-5 V

在波形生成软件的任意点上设置触发点,利用示波器的外部触发功能监视生成的波形。

外部控制输入

1BNC插座 0-5 V输入。可用于1~4CH波形的外部控制。

PC接口

以太网

通用参数

供电电压

AC 90 V-260 V  50/60 Hz  100 VA

环境温度

15-35

相对温度

15-35

尺寸

4U机箱

重量

10 kg

软件(选配)

通过自主开发的AutoLab软件,用户可以对波形片段或测试点编辑各种波形。根据不同需求,用户可以用高级图片工具调整波形,同时也支持其他方式记录波形(例如示波器截取)。所有类型的波形均可下载到AWG 100

AWG 100APSAPG系列电源电压故障模拟器进行配套使用。

随机标配

主机一台、说明书、检测报告、质保书、测试线、电源线
