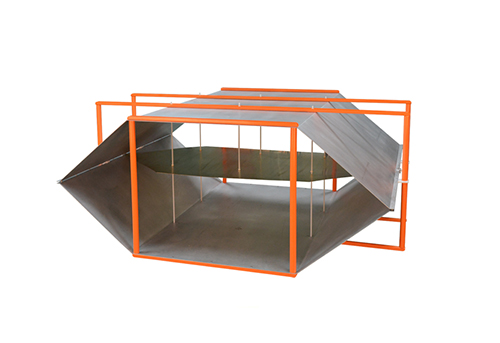

开放式横电波小室 TEM系列
型号:TEM 系列

产品简介

开放式横电波小室用于汽车零部件抗扰测试,符合ISO 11452.3和IEC 61000-4-20标准要求,用于横电磁波(TEM)小室法抗扰度测试。
PDF下载在线询价

根据您的需求在线定制>>

  • 产品特点
  • 产品标准
  • 产品参数
  • 产品配件
  • 售后服务
  • 产品视频


开放式横电波小室用于汽车零部件抗扰测试,符合ISO 11452.3和IEC 61000-4-20标准要求,用于横电磁波(TEM)小室法抗扰度测试。在测试频率220 MH内电压驻波比低于1.2,最大能产生800 V/m的电磁场。横电磁波(TEM)小室法抗扰度测试.


特点:
> 符合ISO 11452.3 和IEC 61000-4-20标准要求
> 在测试频率220 MH内电压驻波比低于1.2
> 最大频率范围可达1000 MHz


  • IEC 61000-4-20
  • ISO 11452.3
  • EN 61000-4-20
  • GB/T 33014.3
  • SAE J1113-24
  • SAE J1113-25
  • SAE J1752-3
  • GB/T 17626.20

TEM 220技术参数

频率范围

DC-220 MHz

芯板高度

364 mm

负载阻抗

50 Ω

VSWR

<1.2

最大输入功率

1500 W

最大场强

800 V/m

场强精度

± 5 %

输入功率接口

N

内尺寸

1800 x 1600 x730 mm

外尺寸

1900x1600x780 mm

TEM 500技术参数

频率范围

DC-500 MHz

芯板高度

147 mm

负载阻抗

50 Ω

VSWR

<1.2

最大输入功率

1000 W

最大场强

1500 V/m

场强精度

± 5 %

输入功率接口

N

内尺寸

900 x810 x270 mm

外尺寸

970x810x320 mm

TEM 1000技术参数

频率范围

DC-1000 MHz

芯板高度

73 mm

负载阻抗

50 Ω

VSWR

<1.2

最大输入功率

750 W

最大场强

480 V/m

场强精度

± 5 %

输入功率接口

N

内尺寸

540x450x148 mm

外尺寸

590x450x190 mm

随机标配

检测报告、质保书、说明书
