CM 0103M宽带电流监测钳用于100 Hz ~ 3 MHz交变电流及时域脉冲电流的测量需要。通过电磁耦合方式将时谐信号电流或脉冲信号电流以电压方式传递给记录设备，具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对3 MHz及以下时谐信号、上升时间大于117 ns瞬态脉冲信号的测量需要。广泛应用于电磁兼容传导敏感度（抗扰度）测试。
特点：
> 满足100 Hz ~ 3 MHz交变信号电流测量需要
> 满足上升时间大于117 ns时域脉冲电流测量需要
> 波形无畸变、与电流载体物理隔离
> 最大峰值电流5 kA
> 连续电流50 A

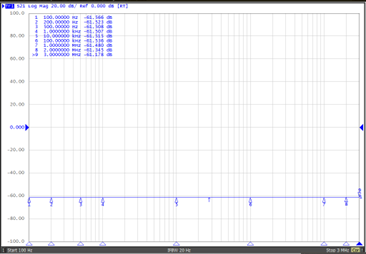

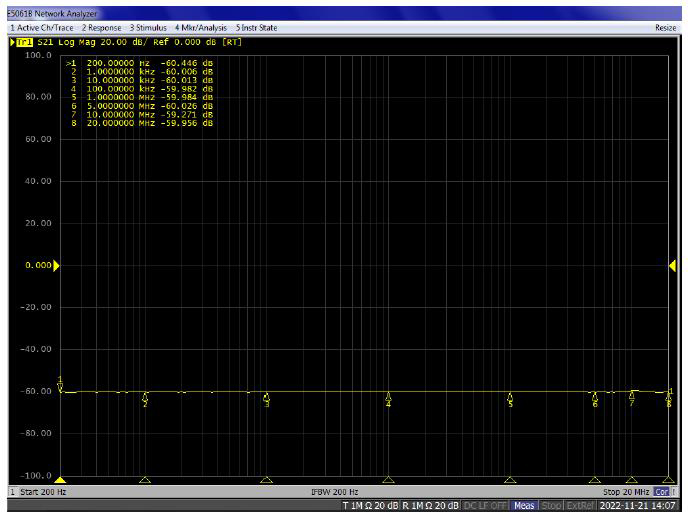

CM 0103M宽带电流监测钳s21曲线（100 Hz ~ 3 MHz）
说明：
负载阻抗为50 Ω时：转移阻抗（dB）=s21+34dB
负载阻抗为1 MΩ时：转移阻抗（dB）=s21+34dB+6dB|
技术参数 |
|
|
灵敏度* |
0.1 V/A |
|
输出阻抗 |
50 Ω |
|
最大峰值电流 |
5,000 A |
|
最大连续电流（有效值） |
50 A |
|
上升时间 |
117 ns |
|
安秒积 |
0.2 A•s |
|
下限频率（-3dB） |
100 Hz |
|
上限频率（-3dB） |
3 MHz |
|
内直径 |
40 mm |
|
外直径 |
116 mm |
|
接口形式 |
BNC type |
|
工作温度 |
0℃ ~ 65℃ |
|
重量 |
约1 kg |
|
*本卡式宽带电流监测钳端接50 Ω时，灵敏度（转移阻抗）为0.05 V/A。 |
|
