通用参数

显示屏

5.7英寸TFT彩色触摸屏

工作电源范围

交流 110V/220V（±10%），50 Hz/60 Hz（大陆默认：220V）

保险丝

6A

最大功耗

200W

通讯方式

以太网、RJ45

外部触发输入

BNC,5V TTL

运行控制输入

BNC,5V TTL

安全电路

安全回路未关闭时停止工作

失效检测

失效时前面板LCD显示，并中断仪器工作

仪器接地方式

使用扁平接地线

机箱尺寸

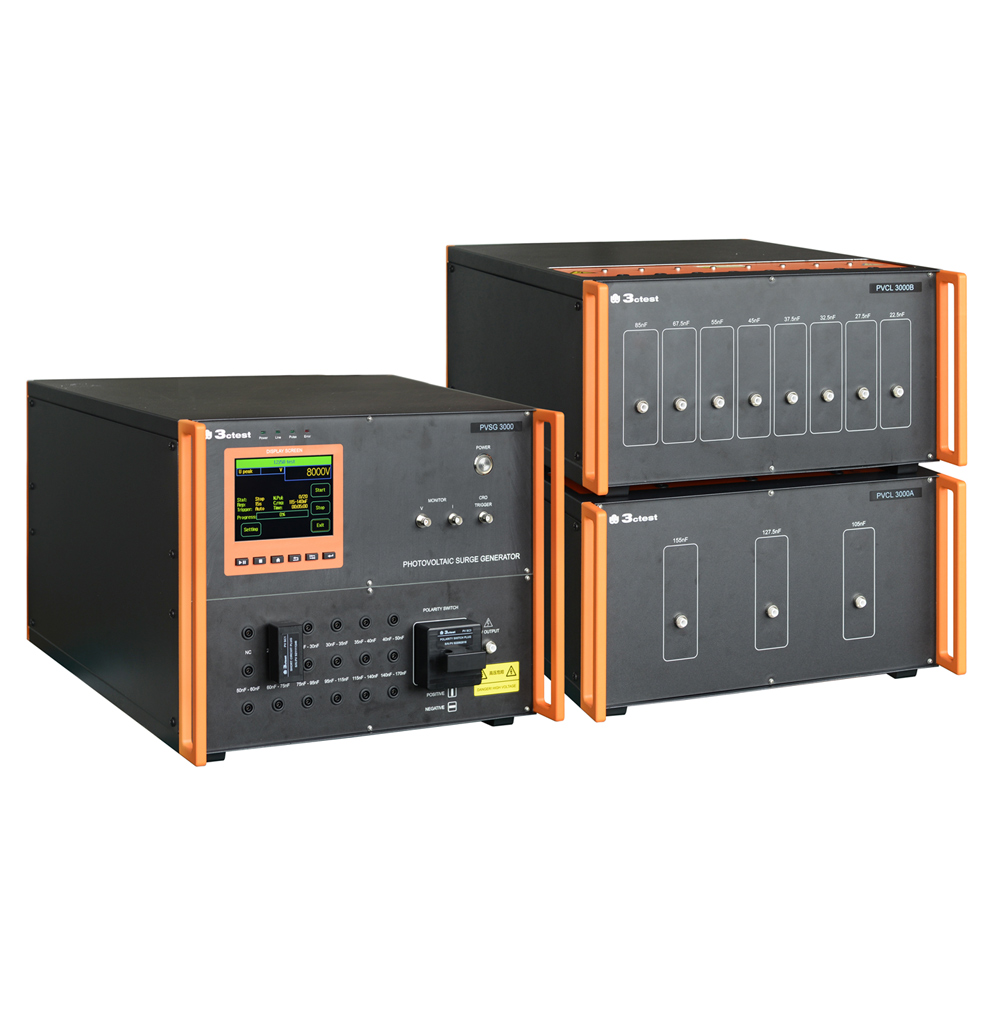

PVSG 3000：8U

PVSG 3000A：5U

PVSG 3000B：5U

仪器重量

PVSG 3000：44kg

PVSG 3000A：29kg

PVSG 3000B：30kg

温度范围

15–35℃

湿度范围

45%-75%

气压范围

86kPa～106kPa

技术参数

符合标准

IEC 61730-2：2016 MST14

试验电压范围

2kV-30kV ±3%

校准电压4kV/8kV起（视负载电容大小）

上升时间

1.2μs ±30%

持续时间

50μs ±20%

输出极性

正 / 负

波形形成网络

随负载电容

电容范围

20nF至170nF，共11档，手动选择（短接插头）

20 nF – 25 nF，22.5 nF ±3%

25 nF – 30 nF，27.5 nF ±3%

30 nF – 35 nF，32.5 nF ±3%

35 nF – 40 nF，37.5 nF ±3%

40 nF – 50 nF，45 nF ±3%

50 nF – 60 nF，55 nF ±3%

60 nF – 75 nF，67.5 nF ±3%

75 nF – 95 nF，85 nF ±3%

95 nF – 115 nF，105 nF ±3%

115 nF – 140 nF，127.5 nF ±3%

140 nF – 170 nF，155 nF ±3%

脉冲周期

8s-9999s（最短时间取决于实验电压）

试验次数

1–9999

触发方式

手动、自动、外部触发，示波器触发

电压峰值监测

前面板同轴端子监测：10 V @30 kV

显示功能

触摸屏显示最大电压：30000 V

欠压保护

脉冲电压达不到设定值时，测试进程停止

充电过程

倒计时显示

随机标配

电容负载箱（PVCL 3000A & PVCL 3000B）、短接插头、测试盒、高压测试线、电源线、保险丝、接地线、检测报告、说明书

选配附件

1、PC控制软件Corelab

支持Windows 7、Windows 8和Windows 10，使用方便、用户界面美观、直观，含各项操作功能及标准库，用户可以远程轻松控制测试设备，完成测试工作、并进行自动配置，帮助用户灵活生成测试报告
