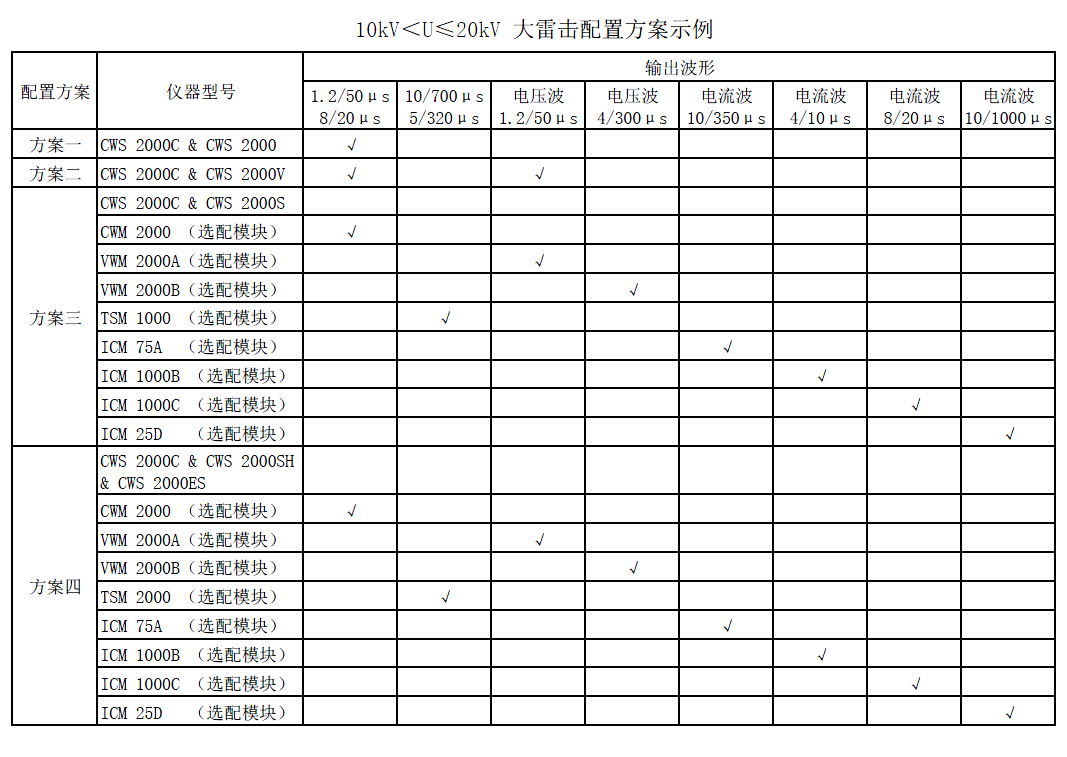

仪器介绍

CWS 2000C

雷击浪涌控制模块

CWS 2000

1.2/50组合波雷击浪涌发生器

CWS 2000V

1.2/50组合波、电压波雷击浪涌发生器

CWS 2000技术参数

测试电压范围

0.5 kV ~ 15.0 kV（20.0 kV）± 10%

电压上升时间

1.2 μs± 30%

电压持续时间

50 μs± 20%

测试电流范围

0.25 kA ~ 7.5 kA（10.0 kA）± 10%

电流上升时间

8 μs± 20%

电流持续时间

20 μs± 20%

输出阻抗

2 ohm

极性

正，负，先正后负

实验间隔时间

8 s ~ 99 s(最短时间取决于实验电压)

电压峰值检测

前面板BNC输出:2000 V : 1 V；液晶屏显示测量值

电流峰值检测

前面板BNC输出:500 A : 1 V；液晶屏显示测量值

实验次数

1 ~ 999次

触发方式

自动、手动、外触发输入

实验模式

实验参数进行排程设置

注：CWS 1500对应15kV；CWS 2000对应20kV

CWS 2000V技术参数

CWS 2000V包含组合波、脉冲电压波功能；组合波功能的技术参数，详见CWS 2000，不做重复说明

测试电压范围

0.5 kV ~ 15.0 kV（20.0 kV）± 10%

电压上升时间

1.2 μs± 30%

电压持续时间

50 μs± 20%

输出阻抗

500 ohm

极性

正，负，先正后负

实验间隔时间

8 s ~ 99 s(最短时间取决于实验电压)

实验次数

1 ~ 999次

触发方式

自动、手动、外触发输入

实验模式

实验参数进行排程设置

注：CWS 1500V对应15kV；CWS 2000V对应20kV

通用参数

显示屏

5.7英寸TFT彩色触摸屏

工作电压范围

AC 110 V / 220 V，±10%，50/60 Hz（国内默认AC 220 V）

保险丝

6 A

最大功耗

200 W

用户存储空间

无穷（PC）

通讯方式

以太网、RJ45

失效检测

失效时前面板LCD显示、并中断仪器工作

检测输出方式

标准1米同轴线

机箱尺寸

CWS 2000C    4U

CWS 2000     8U

CWS 2000V    8U

可配套机柜

两台机箱可放置于19英寸标准22U/35U机柜中

仪器重量

CWS 2000C    约18kg

CWS 2000     约32kg

CWS 2000V    约33kg

温度范围

15 ~ 35 ℃

湿度范围

45% ~ 75%

气压范围

86 kPa～106 kPa

随机标配

测试线、电源线、保险丝、CN 25线、同轴电缆、接地线、检测报告、说明书

选配附件

1. Surge耦合去耦网络，满足IEC61000-4-5

SPN系列：可定制SPN系列外置耦合/去耦网络

2. 信号线/通讯线测试用耦合/去耦网络 IEC61000-4-5

CDN 405系列（定制）

3. 宽带电流监测钳 型号：CM 0302M

4. 脉冲磁场转换器: PMC1200  IEC 61000-4-9

5. 磁场线圈：TCXS111单匝线圈   1 m X 1 m IEC61000-4-8

6. PC控制软件Corelab

支持Windows 7 、Windows 8 and  Windows 10，使用方便、用户界面美观、直观，各项操作功能及标准库使用使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活生成测试报告
