宽带电流监测钳CM 0120M
型号:CM 0120M

产品简介

CM 0120M宽带电流监测钳用于200 Hz-20 MHz交变电流及时域脉冲电流的测量
PDF下载在线询价

根据您的需求在线定制>>

  • 产品特点
  • 产品标准
  • 产品参数
  • 产品配件
  • 售后服务
  • 产品视频

CM 0120M宽带电流监测钳用于200 Hz-20 MHz交变电流及时域脉冲电流的测量。通过电磁耦合方式将时谐信号电流或脉冲信号电流以电压方式传递给记录设备,具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对20 MHz及以下时谐信号、上升时间小于18 ns瞬态脉冲信号的测量需求。广泛应用于电磁兼容传导敏感度(抗扰度)测试。

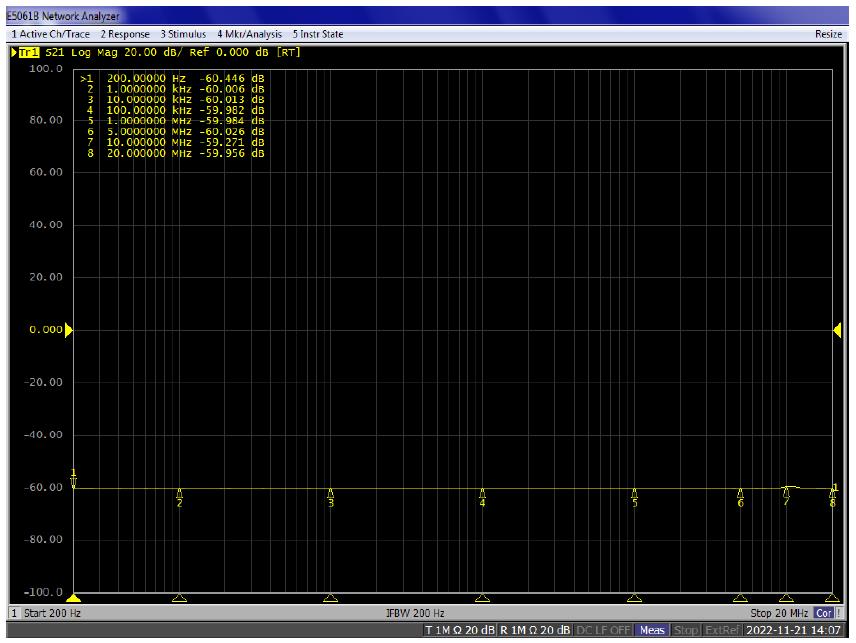

CM 0120M宽带电流监测钳s21曲线*

技术参数

灵敏度

0.1 V/A

上限频率(-3dB

20 MHz

输出阻抗

50 Ω

内直径

40 mm

最大峰值电流

5,000 A

外直径

116 mm

最大连续电流(有效值)

50 A

厚度

40 mm

上升时间

18 ns

接口形式

BNC type

安秒积

0.2 A·s

工作温度

0 ~ 65

下限频率(-3dB

200 Hz

重量

1 kg
