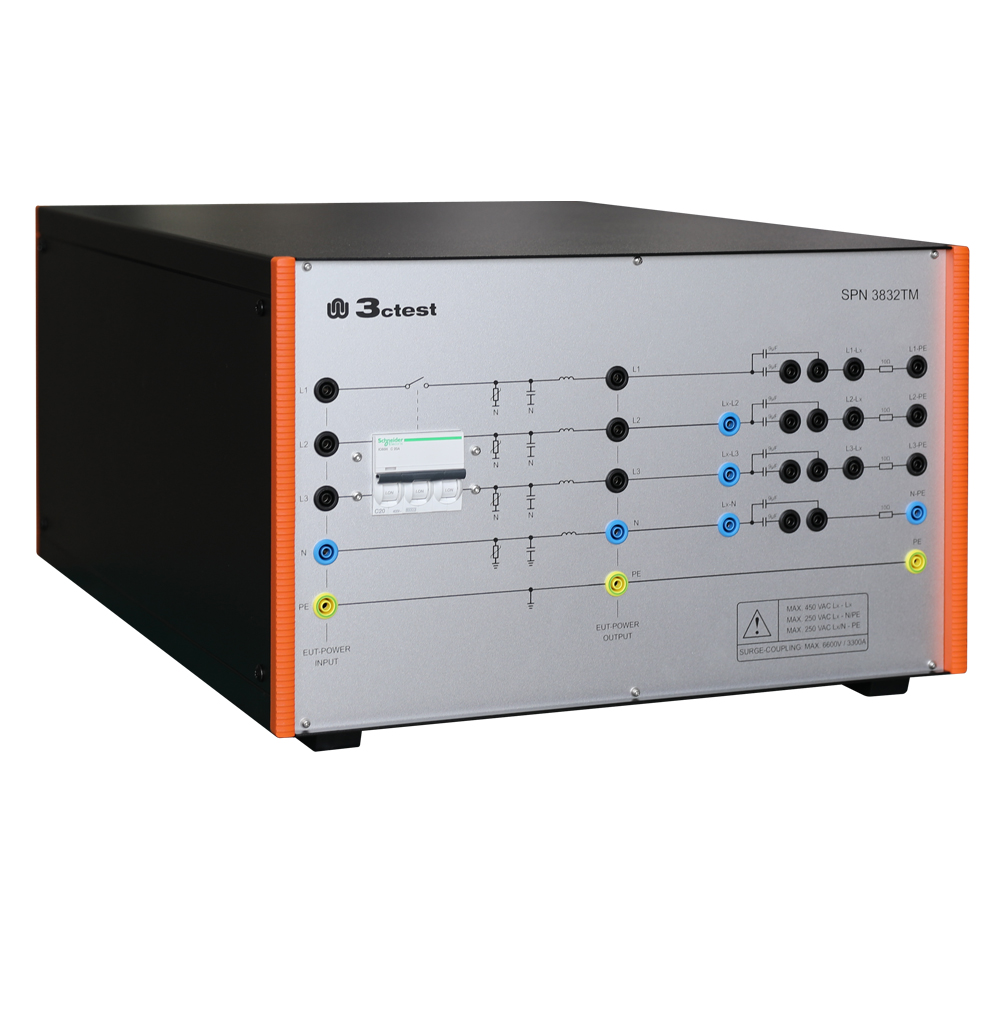

SPN 3832TM 雷击浪涌耦合去耦网络（三相）可与CCS 系列、CWS系列仪器组成电磁兼容浪涌测试系统。根据客户需要，可以兼容其它厂牌EMC浪涌发生器使用。此设备是手动选择耦合路线，耦合试验电压为6.6KV（1.2/50μs），EUT最大带载能力AC 450V（Lx-Lx）、AC 250V（Lx-N/PE） 32A交流试验以及DC 220V 16A直流试验。
特点：
> EUT最大电压AC 450V（Lx-Lx）、AC 250V（Lx-N/PE）、DC 220V 16A；
> EUT最大电流32A；
> 手动选择差模或共模试验；
> 符合EN/IEC 61000-4-5标准；
> 兼容其它厂牌浪涌发生器使用。
|
技术参数 |
|
|
手动耦合/去耦网络 |
符合 EN/IEC 61000-4-5 |
|
最大试验电压 |
6.6kV(1.2/50μs) |
|
最大试验电流 |
3.3kA(8/20μs) |
|
耦合网络端口 |
L1(DC+)、L2、L3、N(DC-)、PE |
|
耦合路径 |
Lx–Lx/N差模试验 Lx/N–PE共模试验 |
|
耦合投切方式 |
手动投切 |
|
耦合电容 |
9μF、18μF（手动网络，依据试验要求） |
|
耦合电阻 |
10 ohm、0 ohm |
|
EUT带载能力 |
Max AC 450V（Lx–Lx）、32A Max AC 250V（Lx–N/PE）、32A Max DC 220V 16A |
|
EUT注入端的残余脉冲电压 |
不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍 |
|
通用参数 |
|
|
工作电源范围 |
AC 110V/220V±10%，50/60Hz±5% （国内默认AC 220V 50Hz） |
|
保险丝 |
6A |
|
最大功耗 |
100W |
|
仪器接地连接方式 |
使用香蕉接地线 |
|
机柜尺寸 |
6U |
|
重量 |
约38Kg |
|
温度范围 |
15-35℃ |
|
湿度范围 |
45% - 75% |
|
气压范围 |
86kPa – 106kPa |
|
选配附件 |
|
|
CWS 600X |
组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出6.0kV（1.2/50us），3.0kA(8/20us) |
|
CCS 600 |
组合式抗扰度测试仪，满足IEC 61000-4-5标准，最高脉冲输出6.0kV（1.2/50us），3.0kA(8/20us) |
|
VCF-80 |
高压差分探头，最高测试电压8kV，衰减比：1000：1，满足雷击浪涌类仪器的开路电压波形校准 |
|
CM 0220M |
宽带电流监测钳，测试短路电流 0.01 V/A |
|
随机标配 |
|
|
电源线、测试线、接地线、出厂检验报告、说明书。 |
|
