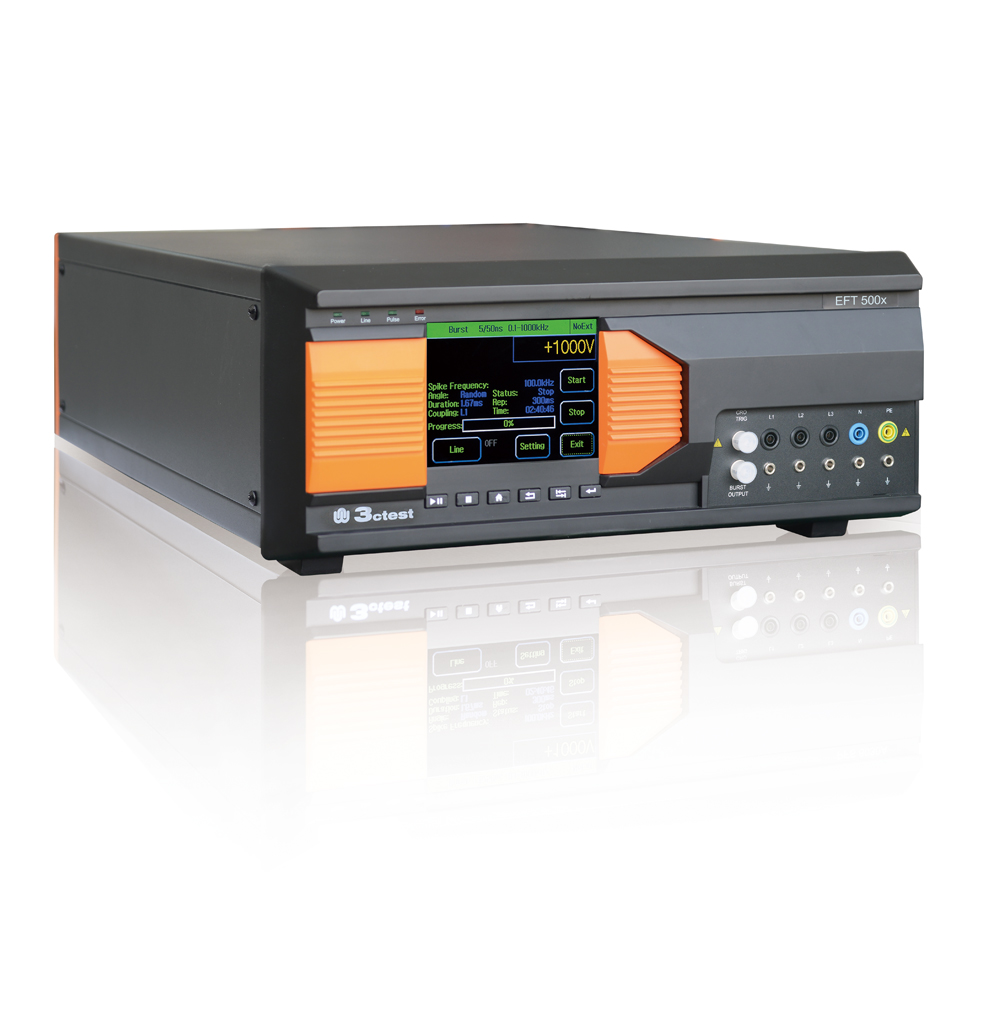

工业测量或控制设备中经常使用常见的控制单元，它们会包含继电器或者一些机械开关设备。使用公共供电系统的通常是日光灯镇流器，或一些小功率电器。这些电器都是电感负荷的，在开关时就会产生干扰。电快速瞬变现象会引起微处理器发生故障或重置，不能进行正常操作。 EFT 500系列智能型电快速瞬变脉冲群模拟器是按照电气、电子产品对于电快速瞬变脉冲群试验的特点和要求而专门设计的，具有用于单相或三相被测设备主机供电线路的内置耦合/去耦网络，EFT 500系列电快速瞬变脉冲群发生器具有可靠性好、性能稳定、使用方便等特点。
特点：
> 5.7寸彩色触摸屏前面板操作
> 内置全自动单相、三相耦合/去耦网络，任意组合
> 对实验参数进行排程设置
> 可控制外置三相大电流耦合/去耦网络
> EFT 500S(单相网络) EFT 500T(三相网络)
> 以太网 、RJ45接口，用于PC远程控制、排程、打印测试报告
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT彩色触摸屏 |
|
工作电源范围 |
AC 110V/220V，(±10%)，50/60Hz，±5%（大陆/国内默认AC 220V 50Hz） |
|
保险丝 |
6A |
|
最大功耗 |
200W |
|
用户存储空间 |
无穷（PC） |
|
通讯方式 |
以太网LAN、RJ45 |
|
外部触发输入 |
BNC,5V TTL |
|
运行控制输入 |
BNC,5V TTL |
|
外部同步输入 |
45-65H,同名端与异名端之间 20-500V同名端、异名端与机壳 0-500V |
|
失效检测 |
失效时前面板LCD显示，并中断仪器工作 |
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
仪器接地方式 |
使用扁平接地线 |
|
机箱尺寸 |
19英寸/4U |
|
仪器重量 |
约23kg |
|
温度范围 |
15–35℃ |
|
湿度范围 |
45%–75% |
|
气压范围 |
86kPa-106kPa |
|
符合IEC 61000-4-4电快速瞬变脉冲群测试 |
|
|
测试电压范围 |
0.25kV-4.8kV（±10%） |
|
极性 |
正、负、先正后负 |
|
源阻抗 |
50 ohm |
|
脉冲波形 |
5/50ns，50 ohm 1000 ohm 负载 |
|
上升时间 |
5ns±30%，50 ohm负载，1000 ohm 负载 |
|
脉冲持续时间 |
50ns±30%，50 ohm 负载 |
|
50ns-15/+100ns，1000 ohm负载 |
|
|
脉冲频率 |
0.1kHz-1000kHz |
|
脉冲群持续时间 |
0.001ms-1000ms，支持个数设置 |
|
脉冲群周期 |
11ms-10100ms |
|
测试持续时间 |
1s-9999s |
|
触发方式 |
自动、手动、外部触发 |
|
直接输出方式 |
通过高压同轴连接器 |
|
同步 |
0°-360°，分辨率1°步进设置或随机方式 |
|
耦合网络衰减比例 |
<10%设定电压值 |
|
网络 |
EFT 500S 内置单相耦合/去耦网络 AC 250V/16A; DC-1 220V/16A EFT 500T 内置三相耦合/去耦网络 AC 380V/16A; DC-1 220V/16A |
|
随机标配 |
|
三芯电源线、测试线、扁平接地线、保险丝、同轴线、出厂检验报告、说明书 |
|
选配测试功能和附件 |
|
1. EFT耦合/去耦网络EFTN系列IEC61000-4-4 EFTN 3832T（三相五线AC 380V 32A） EFTN 38100T（三相五线AC 380V 100A） EFTN 6932T（三相五线AC 690V 32A） EFTN 69100T（三相五线AC 690V 100A） |
|
2. 电容耠合夹 CCC 数据信号线试验 |
|
3. 脉冲群校准组件，包含TFB500/TFB1000、网络端口适配器和手提箱，满足群脉冲校准： TFB 500：输入阻抗50Ω、输出阻抗50Ω、衰减比500:1 TFB 1000：输入阻抗1000Ω、输出阻抗50Ω、衰减比1000:1 |
|
4. PC控制软件Corelab 支持 Windows 7 、 Windows 8 and Windows 10，它使用方便、用户界面美观、直观，各项操作功能及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告。 |
