PFS XXA1系列汽车电源故障模拟器是一台独立式测试设备，利用半导体固态电子开关技术，可以在模拟电压暂降和跌落(微中断)时令电压快速上升或下降的时间控制在1μs以内。独创的输出阻抗可变技术，更能真实的模拟电源故障（其中高阻抗模拟电源开路、低阻抗模拟电源短路），并且在不同负载（纯阻性）下保证波形符合标准。
对PFS XXA1系列汽车电源故障模拟器的操作既可手动进行，也可以通过以太网接口，由AutoLab软件来控制。直流切换开关最大可以承载60V，支持42V供电系统的测试。
特点：
> 5.7寸彩色触摸屏前面板操作；
> 用于电压暂降和短时中断的独立式测试设备；
>开关时间：≤200ns(满足GM3172 9.2.18 )并同时兼容≤1μs (LV124、VW 80000等)
> 独立的接地回路开关
DC+ 电源线开关
DC- 接地线开关
> 具有电子短路保护功能；
> 额定电压60V直流；
> 标准测试程序；

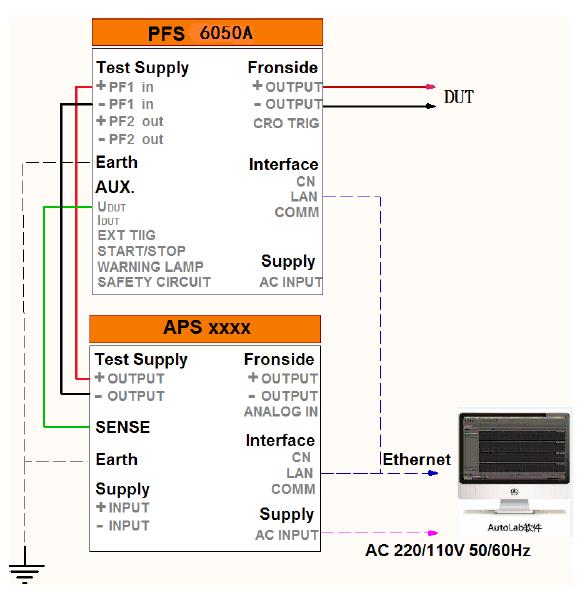

测试连接示意图：
|

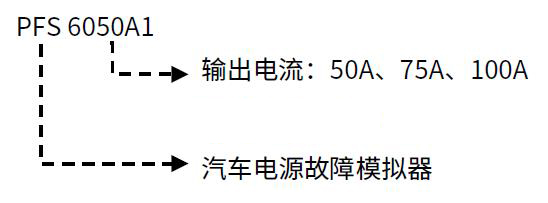

PFS 60XXA1技术参数 |
|
|
输入端电压 |
0–60 V |
|
开关 |
2个线路开关 DC+ 电源线 DC- 接地线 |
|
额定电流 |
PFS 6050A1 50A PFS 6075A1 75A PFS 60100A1 100A |
|
开关时间 |
≤200ns(满足GM3172 9.2.18 )并同时兼容≤1us (LV124、VW 80000等) |
|
峰值电流 |
PFS 6050A1 100A持续时间500 ms PFS 6075A1 150A持续时间500 ms PFS 60100A1 200A持续时间500 ms |
|
输出阻抗 |
高阻或低阻 |
|
保护电路 |
过压（60V）、极性反接、过流保护、短路保护 |
|
跌落持续时间td |
1us – 1 s |
|
重复率 |
1 ms – 99.9s |
|
触发方式 |
自动、手动 |
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT触摸屏 |
|
工作电源范围 |
AC 110V/220V，±10%，50/60Hz（中国大陆地区，默认AC 220V） |
|
尺寸 |
19" / 4U |
|
重量 |
约30kg |
|
温度范围 |
15–35℃ |
|
湿度范围 |
45%–75% |
|
气压范围 |
86kPa–106kPa |
|
通用开关 |
|
|
开关阻抗 |
电源线：＜ 50mohm |
|
内置开关 |
短路开关（DC+和DC-） 阻抗＜ 100mohm |
|
内置开关 |
高阻、低阻 |
|
随机标配 |
|
|
主机一台、说明书、检测报告、测试线、保险丝 |
|
|
选配器件 |
|
|
1、校准电阻 |
|
|
PFS-R1000Ω |
1000ohm±2% 最高电压：60V |
|
PFS-R100Ω |
100ohm±2% 最高电压：60V |
|
PFS-R1Ω |
1ohm±2% 最高电压：12V |
|
2、输入电源电压80V、100V可定制 |
|
|
3、计算机联机控制软件Autolab 支持windows 7 、windows 8 and Windows10，它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序； 它能够自动/ 手动识别所连接的Auto Lab测试设备并进行自动配置； 基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
|
|
4、DFS 4002A 信号线故障模拟器 可以搭配此仪器做信号线故障模拟试验。 |
|
