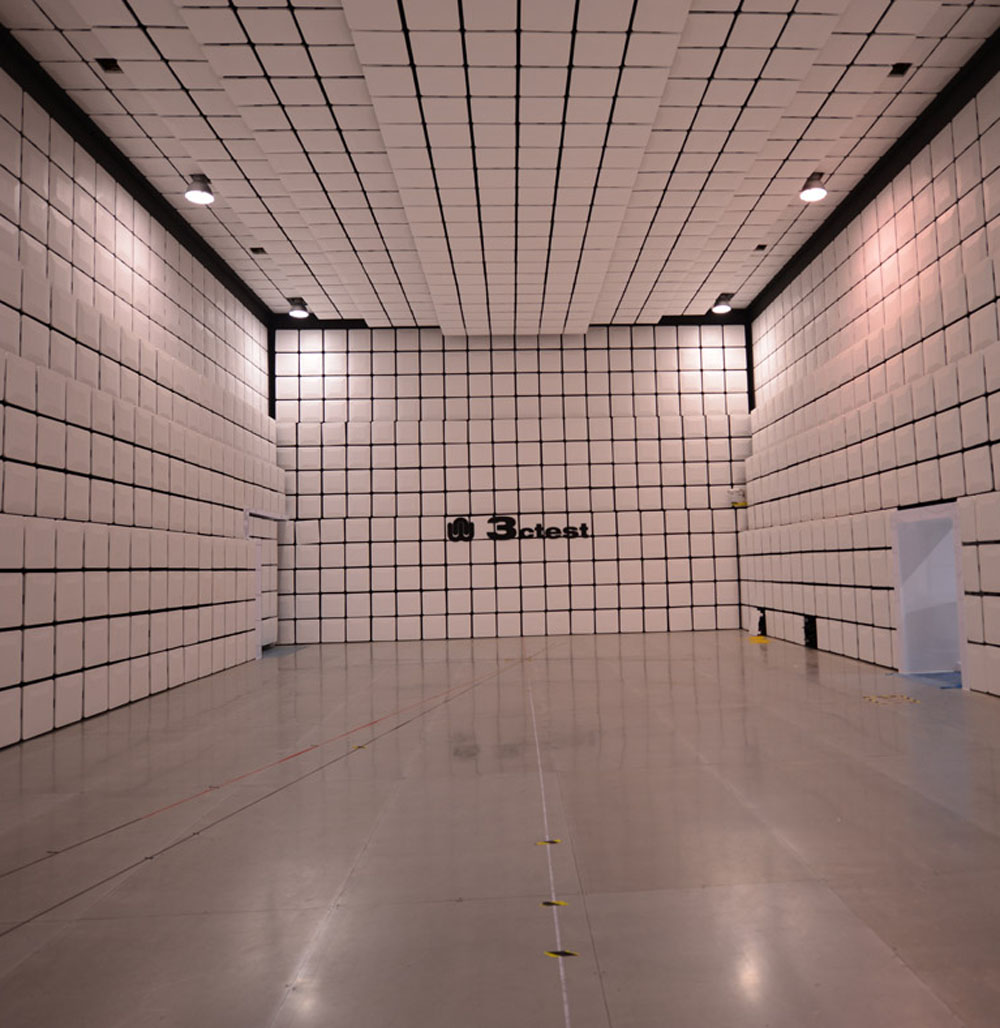

10米法电波暗室是完全根据客户要求进行设计和制造的。但是，根据对SAC 10尺寸和性能的最初考虑，我们设计了七种标准模型，它们的静区直径从2.0m到8.0m不等。对电波暗室的规划必须尽早进行，例如与暗室外部建筑同时规划，这样可以及时确定它们之间的接口，从而避免以后单独修改。其中，典型的接口包括所有的供给路径，在混凝土地面上为转台/车辆转毂留有的必要空间，双向滑动门的运动轨迹坑道，以及屏蔽室与建筑之间可能的接合处、可能的接口还有紧急情况控制/报警系统，比如火警和灭火系统，这些也都必须考虑。但当使用我们生产的完全不燃烧型尖劈吸波材料时（运用薄膜技术，防火等级为A2），通常可以不用再考虑安装这些紧急系统了。
标准配置
·一个滑动门，一个单扇门
·十二至十六个用于通风的蜂窝波导窗
·一个250V的交流电源滤波器，2x16A
·一个250V的交流电源滤波器，4x64A
·穿墙板
·电气装置
·照明设备
·反射平面
·离架地板
·吸波材料
·一个转台
·一个天线塔
·一个天线塔与转台的控制器
·馈通元件：N型接头，BNC接头，光纤接口
可选配置
·三相电源滤波器
·信号和数据线滤波器
·视频和音频监视系统
·暗室性能校准
·测量设备
·完全不燃烧型吸波材料
|
技术参数 |
||||
|
类型 |
SAC10-2 |
SAC10-3 |
SAC10-4 |
SAC10-5 |
|
静区直径 |
2.Om |
3.Om |
4.Om |
5.Om |
|
外部屏蔽体尺寸（长*宽*高） |
请垂询销售人员
|
|||
|
频率范围
|
26MHz-18GHz |
|||
|
测量距离 |
3m和10m |
|||
|
吸波材料: |
||||
|
墙面与天花板 |
P2200或P2400型长尖劈吸波材料 |
|||
|
地板 |
配有满足IEC/EN 61000-4-3对辐射抗扰度测试的要求以及辐射发射测试大于1GHz时场地电压驻波比要求的可移动地面吸波材料 |
|||
|
符合CISPR 16-1-4要求的归一化场地衰减最大偏差 |
土3.5dB |
|||
|
符台CISPR 16-1-4要求的最大场地电压驻波比 |
6dB |
|||
|
辐射抗扰度测试: |
完全符合IEGEN 61000-4-3的要求 |
|||
|
均匀场区大小: |
1.5m x 1.5m |
|||
|
最大偏差： |
16个测量点中的75%为OdB/+6dB |
|||
