CST CS114是根据标准GJB 151C 执行电缆束注入传导敏感度试验（2 kHz ~ 400 MHz）的自动测试系统，同时兼容GJB 151A和GJB 151B。内部信号源经内部宽带功放（Class A）驱动电流钳得到标准要求的测试电平。内置高动态范围功率计用来监测测试系统中的试验电平值。整个测试系统由PC软件EMC(CS114)控制，提高了系统的可扩展性以及效率，安装了测试软件之后可以立刻执行对应的测试，测试结果可以保存、打印以及在公司内部共享使用。
测试系统不仅在校验中形成闭环，同时在测试过程中对EUT被测线束上的电平进行实时监测，确保在测试过程中，EUT被测线束上的试验电平值高于标准要求的测试限值时，测试系统不再提升试验电平。
产品特点
> 一体化设计，内置信号发生器，RF功率放大器及功率计
> 支持大电流注入（配合电流注入钳），可选电流监测探头，支持闭环测试法
> 通过PC软件EMC(CS114)进行远程控制
> 超宽动态电流监测范围（-60 dBm ~ +20 dBm ）
> 稳定可靠的宽带功率放大器（2 kHz ~ 400 MHz）

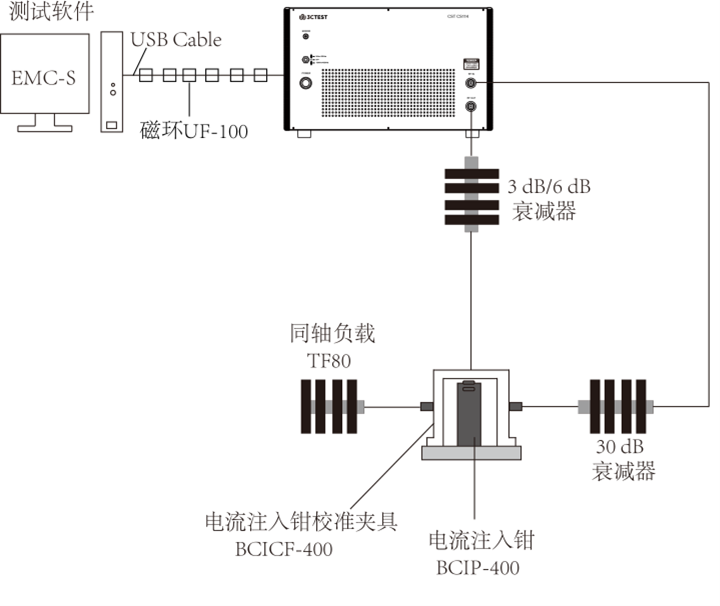

系统配置
① 测试软件EMC(CS114)
② 主机CST CS114
③ 衰减器 AT150-3dB-6G-NF-NF-B
④ 衰减器 AT150-6dB-6G-NM-NF-B
⑤ 衰减器AT150-30dB-1G-NF-NF
⑥ 同轴负载TF80
⑦ 电流注入钳 BCIP-400
⑧ 电流注入钳校准夹具BCICF-400
⑨ 宽带电流监测钳 TWCM-500
