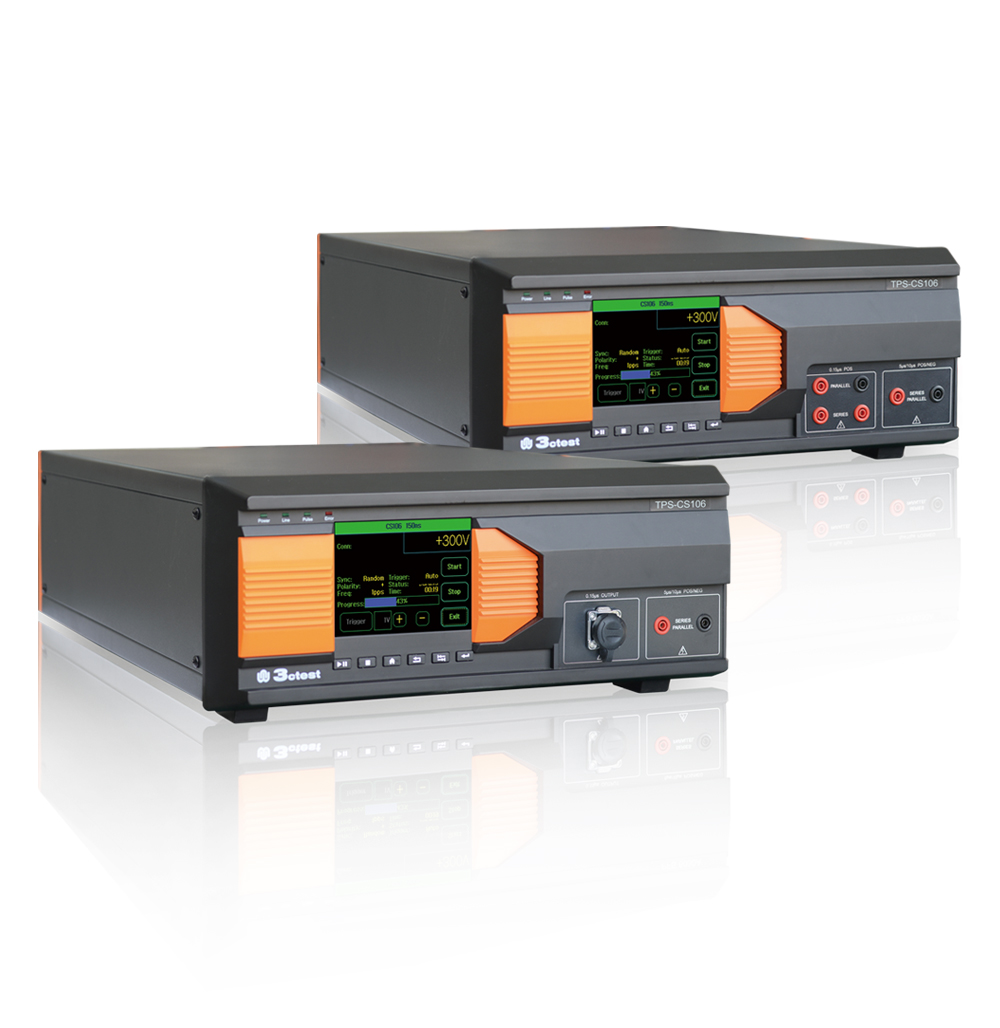

技术参数

设备型号

TPS-CS106

TPS-CS106(1000V)

测试电压范围

0 ~ 600 V（连续可调）

0.15 μs ：0 ~ 600 V（连续可调）

5 μs/10 μs ：0 ~ 1000 V（连续可调）

校准电压

100 V ~ 600 V， ±10%

0.15 μs ：100 V ~ 600 V， ±10%

5 μs/10 μs ：100 V ~ 1000 V， ±10%

GJB 151A-1997
GJB 152A-1997
波形参数、阻抗

0.15 μs脉冲宽度（50%-0%）

≤0.15 μs   (<5 Ω)

5 μs脉冲宽度（50%-0%）

≤5 μs   (<2 Ω)

10 μs脉冲宽度（50%-0%）

≤10 μs  (<1 Ω)

GJB 151B-2013
MIL-STD-461F
波形参数、阻抗

上升时间（0%-100%）

1.5 μs±0.3 μs

下降时间（100%-0%）

3.5 μs±0.3 μs

脉冲宽度（0%-0%）

5.0 μs（±22%）

反向过冲幅度

≤30% Vp

反向过冲持续时间

＜20 μs

源阻抗

≤2 Ω

输出极性

正、负(0.15 μs仅正)

触发

外部、自动、手动

脉冲重复频率

标配：1~20 pps

可定制配置：
1~50 pps (0.15 μs)
1~100pps (5 μs & 10 μs)

外部相位同步

0°~ 360°，电源频率50 Hz-1000 Hz；可异步

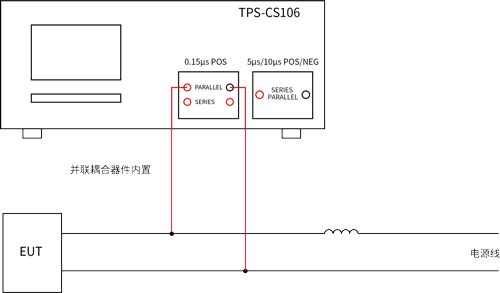

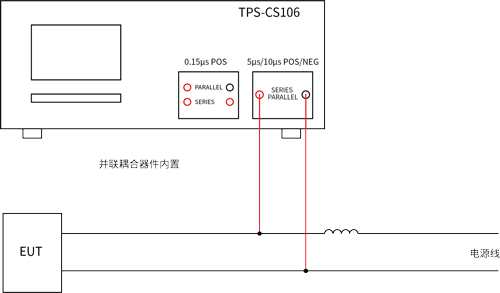

并联模式

耦合器内置

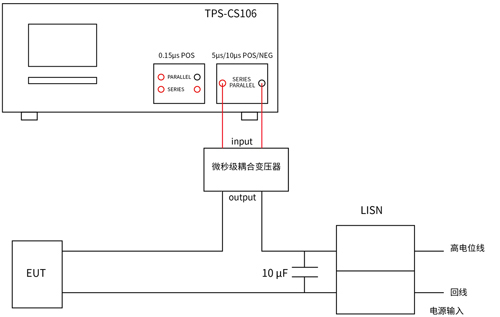

串联模式

5 μs/10 μs 耦合器外置(32 A, 50 A, 100 A, 200 A, 300 A可选，更高电流可定制);

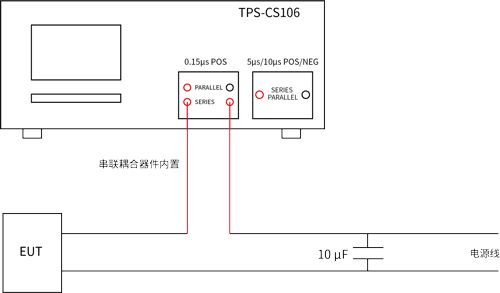

0.15 μs耦合器内置（32 A, 50 A）;

0.15 μs耦合器外置（100 A, 200 A, 300 A可选，更高电流可定制）

输出端口

4 mm插头

校准电阻

外置

通用参数

显示屏

5.7英寸TFT触摸屏

工作电源范围

AC 220 V 50 Hz

保险丝

6A

最大功耗

200 W

机箱尺寸

19英寸/4U

仪器重量

约20 kg

温度范围

15 ℃~35 ℃

湿度范围

45% - 75%

气压范围

86 kPa – 106 kPa

标配附件

说明书、测试线、电源线、保险丝，接地线，校准电阻CRM 050

1、校准电阻模块CRM 050

无感电阻：5 Ω
尺寸：60*65*30 mm (长*宽*高)
重量：0.1 kg

选配附件

600V系统配置：

1、微秒脉冲变压器 TPT-600-5

用于5 μs、10 μs波形耦合
耦合脉冲电压：Max 600 V
副边通流能力：Max 300 A
尺寸：250 mm（宽）*185 mm（高）*400 mm（深）
重量：15.5 kg

2、0.15 μs波形模块 TPS-CS106-1

用于输出0.15 μs波形
耦合脉冲电压：Max 600 V
副边通流能力：Max 300 A
尺寸：250 mm（宽）*185 mm（高）*400 mm（深）
重量：6.5 kg

1000V系统配置：

3、微秒脉冲变压器TPT-1000-1

用于5 μs、10 μs波形耦合
耦合脉冲电压：Max 1000 V
副边通流能力：Max 300 A
尺寸：250 mm（宽）*185 mm（高）*400 mm（深）
重量：15.5 kg

4、 0.15 μs波形模块TPS-CS106-100

用于输出0.15 μs波形
耦合脉冲电压：Max 600 V
副边通流能力：Max 300 A
尺寸：250 mm（宽）*185 mm（高）*400 mm（深）
重量：6.5 kg

5、微秒脉冲变压器 TPT-600-4

用于5 μs、10 μs波形耦合

耦合脉冲电压：Max 600 V

副边通流能力：Max 50 A

尺寸：185*140*45 mm (长*宽*高)

重量：约5 kg

6、穿心电容器 DCM 4032

电压：500 V AC ，电流：32 A

电容：10 μF

尺寸：225*100*100 mm(长*宽*高)

重量：2.5 kg

7、穿心电容器 DCM 4050

电压：500 V AC ，电流：50 A

电容：10 μF

尺寸：225*100*100 mm(长*宽*高)

重量：2.5 kg

8、穿心电容器 DCM 40100

电压：500 V AC ，电流：100 A

电容：10 μF

尺寸：225*100*100mm (长*宽*高)

重量：2.5 kg

9、人工电源网络 LISN J50

感量：50 μH

通流能力：50 A

尺寸：160*170*410mm(长*宽*高)

重量：3 kg
