技术参数

最大测试电流

≥5 A（环路阻抗100 Ω）

重复频率

1 Hz ~ 50 Hz

上升时间（10% ~ 90%）

≤2 ns

下降时间（90% ~ 10%）

≤2 ns

脉冲宽度（90% ~ 90%）

≥30 ns

输出阻抗

50 W

输出接口

N型

通用参数

显示屏

5.7英寸TFT触摸屏

工作电源范围

AC 220 V，±10%，50 Hz（±5%）

保险丝

6A

最大功耗

200 W

机箱尺寸

4U 450 mm(W)*190 mm(H)*620 mm(D)

重量

约18 kg

环境温度

15℃ ~ 35℃

相对湿度

45% ~ 75%

大气压力

86 kPa ~ 106 kPa

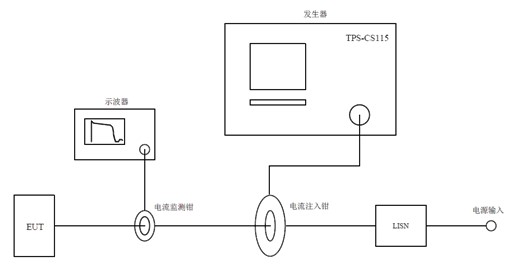

标配附件

测试线、电源线、接地线、保险丝、使用说明书、检验报告、产品质保书

选配附件

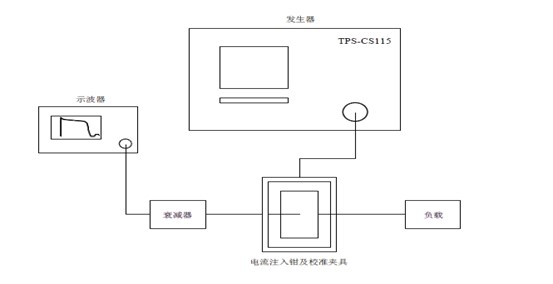

电流注入钳及校准夹具（必选，两种方案可选）

方案1：电流注入钳BCIP-200+电流注入钳校准夹具BCICF-200

1

电流注入钳

型号：BCIP-200

频率范围：10 kHz ~ 200 MHz

最大输入功率：

100 W（持续30 min）

150 W（持续15min）

200 W（持续5 min）

接口形式 ：N type

内直径：40 mm；外直径：127 mm 高度：90 mm

2

电流注入钳校准夹具

型号：BCICF-200

频率：DC ~ 200 MHz

特性阻抗：50 Ω

电压驻波比：≤2

内长：100 mm；内宽：127 mm 内高：135 mm

方案2：电流注入钳BCIP-400+电流注入钳校准夹具BCICF-400

3

电流注入钳

型号：BCIP-400

频率范围：4 kHz ~ 400 MHz

最大输入功率：

100 W（持续30 min）

150 W（持续15 min）

200 W（持续5 min）

接口形式 ：N type

内直径：40 mm；外直径：127 mm; 高度：70 mm

4

电流注入钳校准夹具

型号：BCICF-400

频率：DC ~ 400 MHz

特性阻抗：50 Ω

电压驻波比：≤3.5

内长：80 mm；内宽：127 mm;内高：135 mm

5

高压同轴负载

型号：HCL 50N

频率范围：DC ~ 200 MHz

阻抗：50 Ω；功率：5 W

6

衰减器

型号：TFB 200

频率：DC ~ 400 MHz

输入阻抗：50 Ω

电压衰减比：200:1

衰减：DC ~ 100 MHz：46 dB ± 1  dB；100 MHz ~ 400 MHz：46 dB ± 3  Db

平均功率：5 W

7

宽带电流监测钳

型号：TWCM-200

频率：1 kHz ~ 200 MHz

内直径：40 mm；外直径：127 mm

高度：40 mm；接口形式：N type

射频电流：2 A；脉冲电流：100 A

8

人工电源网络

型号：LISN J50

频率：9 kHz ~ 30 MHz

测试电流Imax：50 A

瞬时最大电流：75 A

电感：50 μH；耦合电容：0.25 μF

测试端子：N type

9

人工电源网络

型号：LISN ML 200HVS

频率：9 kHz ~ 30 MHz

测试电流Imax：200 A

电感：50 μH；耦合电容：0.25 μF

测试端子：N type

注意：本发生器仅匹配BCIP-200和BCICF-200或BCIP-400和BCICF-400及FCC相关产品。
