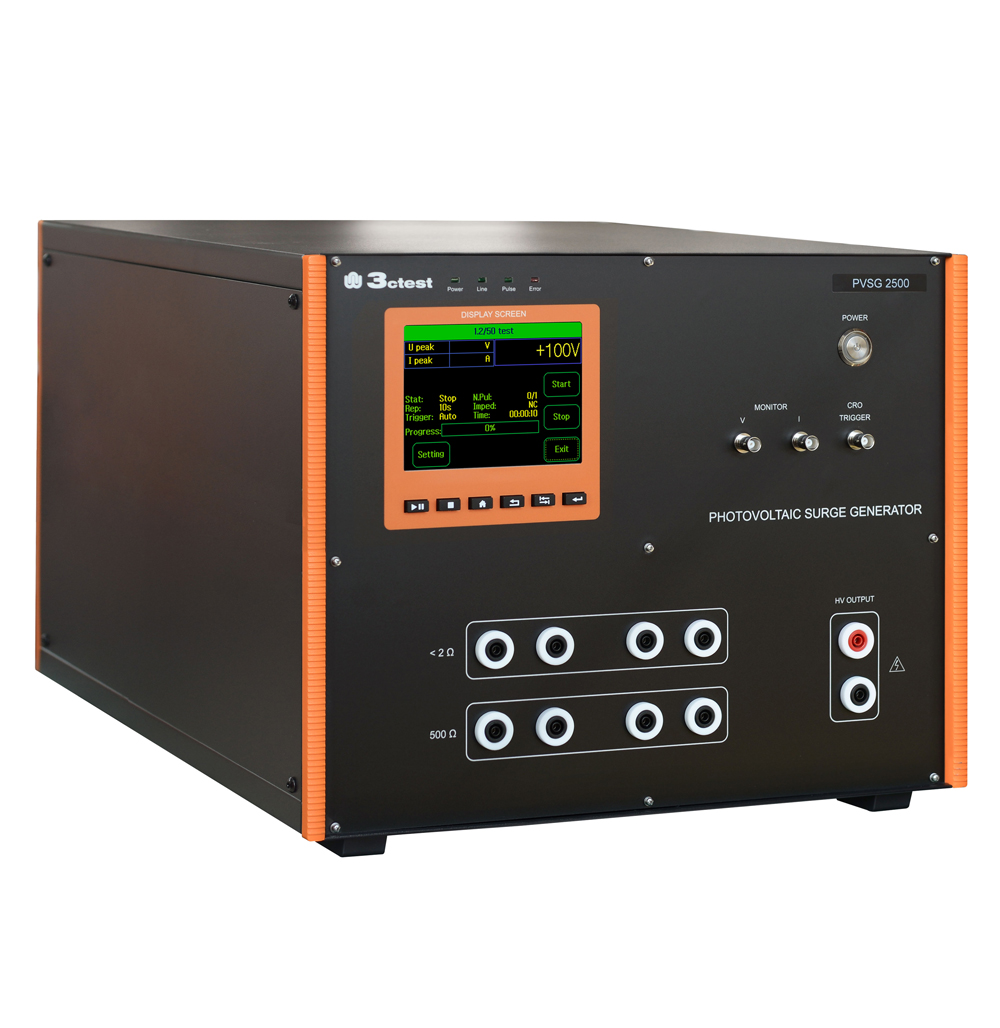

光伏冲击电压发生器PVSG 2500依据《IEC 62109-1光伏电力系统用电源转换器的安全性 第1部分：一般要求》7.5.1冲击电压试验（型式试验）和GB/T 37408中光伏逆变器的冲击电压测试要求设计，可输出500V-25000V的1.2/50 μs冲击电压波形，源输出阻抗包括<2Ω和500Ω，可满足被测设备的电气间隙测试和固体绝缘测试，技术参数完全满足IEC 62109-1、IEC 60060-1和GB/T 37408标准要求。
特点：
> 5.7寸彩色触摸屏前面板操作
> 符合IEC 62109-1、GB/T 37408 标准
> 输出电压500V至25000V，行业内领先
> 源输出阻抗<2Ω，500Ω
> 内置浪涌电压测量模块，用户可接至示波器观察波形
> 具有峰值电压检测功能，触摸屏显示峰值大小
> 被试品击穿报警电流100mA-1200mA
> 以太网 、RJ45接口，用于PC远程控制、打印测试报告
|
符合IEC 62109-1、GB/T 37408冲击电压试验 |
|
|
测试电压范围 |
0.5 kV~25 kV |
|
校准电压范围 |
1 kV~25 kV ±3%；1KV以下另选 |
|
电压波形 |
波前时间：1.2μs ±30% 半峰值时间：50μs ±20% |
|
源输出阻抗 |
< 2 ohm，500 ohm |
|
输出极性 |
正、负、正负交替 |
|
脉冲周期 |
5s-9999s，取决于电压 |
|
实验次数 |
1–9999可设 |
|
触发方式 |
外部、自动、手动、示波器触发 |
|
测量功能 |
前面板同轴端子监测：10 V @25 kV |
|
峰值采集 |
触摸屏显示 |
|
被试品击穿报警电流 |
100mA - 1200mA |
|
充电过程 |
倒计时显示 |
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT彩色触摸屏 |
|
工作电压范围 |
AC 110V/220V，±10%，50/60Hz（国内默认AC 220V） |
|
保险丝 |
6 A |
|
最大功耗 |
200 W |
|
通讯方式 |
以太网、RJ45 |
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
失效检测 |
失效时前面板LCD显示、并中断仪器工作 |
|
机箱尺寸（W*H*D） |
19英寸/8U |
|
仪器重量 |
约45 kg |
|
温度范围 |
15–35℃ |
|
湿度范围 |
45%-75% |
|
气压范围 |
86kPa～106kPa |
|
附件 |
|
测试线，短接插头，接地线，三芯电源线，保险丝（备用件），使用说明书 |
