APS xxxxDSR系列满足ISO 7637/16750传导瞬态测试，配置了四象限双极性放大器，模拟线束上各种电压变化现象，能够产生电压跌落、短时中断等各种电压变化，输出内阻可以调节。内置信号源，用户可通过PC软件编辑输出任意波。也可作为电池供电模拟和直流电压源使用。在实验室测试时，APS xxxxDSR替换车辆蓄电池，产生Pulse 2b、Pulse 4、正弦波噪声和其它复杂电压变化波形。同时APS xxxxDSR系列符合众多国际/国家标准和汽车厂家标准要求。作为强大的直流电源，支持12V、24 V、42 V和48 V系统汽车测试。
> 支持AC电压、电流闭环试验
> 设备具备吸能模块，覆盖电机的能量回收模式。
> 可模拟多种供电波形，如迭加噪声等

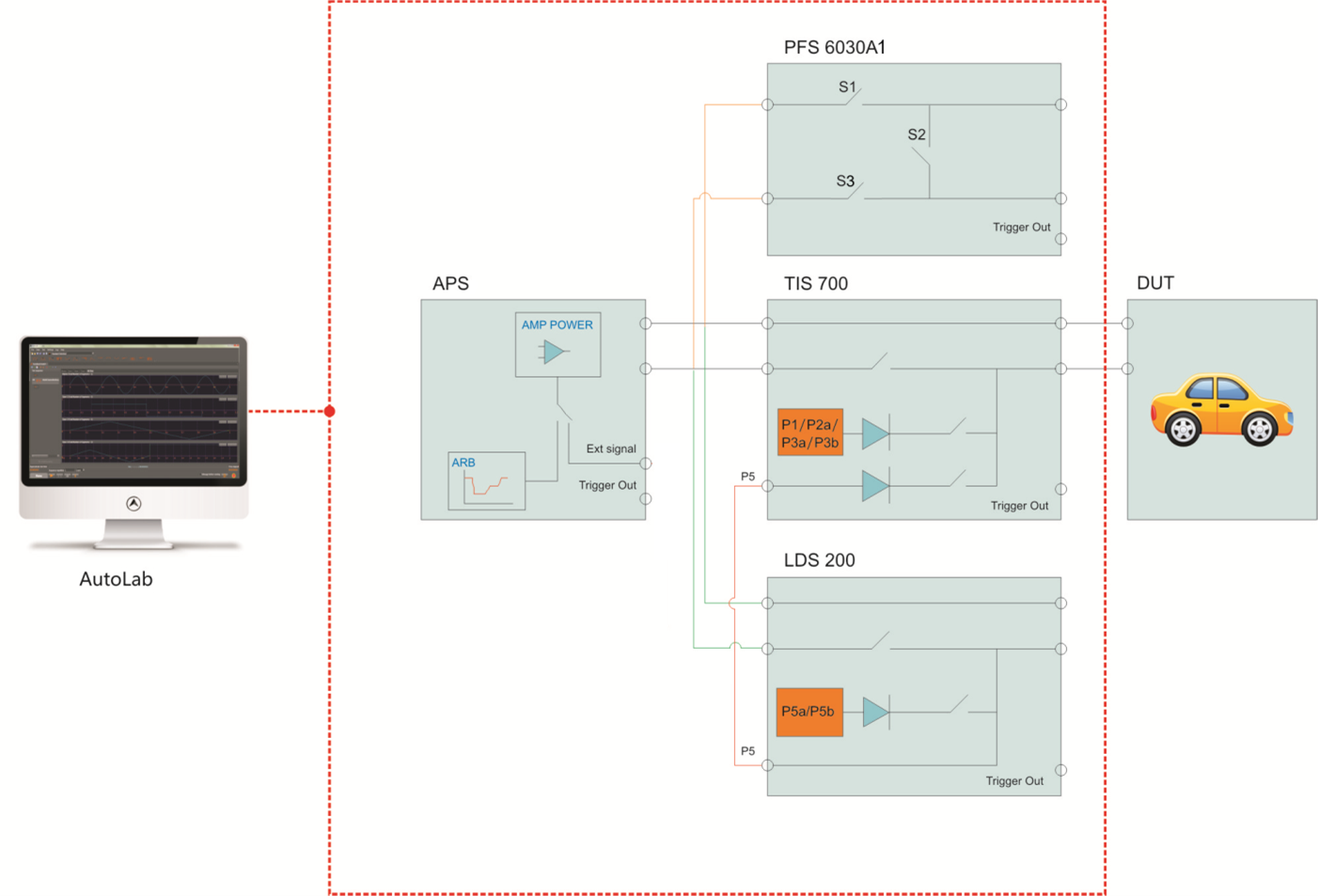

系统整体连接图

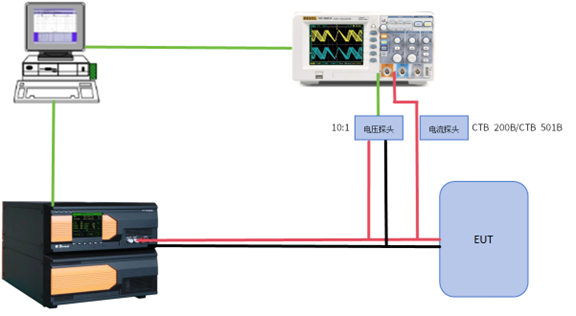

ISO 16750-2 2023 扫频闭环布置图
仪器命名规则如下，以APS 80I100DSR举例：
APS ：四象限电源电压变化模拟器；
80 ：最大电压80 V；40：40 V、60：60 V；（可定制更高电压）
I ：代表负电压的等级，D：0 V、E：-15 V、F：-20 V、G：-40 V、H：-60 V、I：-80 V；（可定制更高电压）
100 ：输出电流等级，可分为10 A、30 A、50 A、100 A、200 A；（可定制更高电流）
D ：四象限、双极性电源（型号中不带D则为单极性电源）；
S ：内置AWG信号源（型号中不带S则为无内置信号源）；
R ：输出阻抗可调（型号中不带R则为输出阻抗不可调）。
|
技术参数 |
||
|
APS 80G200DSR |
||
|
输出电压 |
-40 V ~ +80 V |
|
|
分辨率 |
设置分辨率0.005V, 显示分辨率0.001V |
|
|
精度 |
输出电压(绝对值)0～5V（含5V），±0.025V 输出电压(绝对值)5～20V（含20V），±0.5% 输出电压(绝对值)20～80V（含80V），±0.1V |
|
|
输出电流 |
Max 200 A，连续 |
|
|
峰值电流 |
300 A，（输出电压≥64V）; 持续时间≥1s（持续时间可设定，设置步长100ms） |
|
|
输出模式 |
CC：直流纹波噪声＜0.2App |
|
|
输出模式 |
CV：直流纹波噪声＜0.1Vpp（峰峰值），无带宽限制 |
|
|
频率范围 |
DC～300 kHz全频段信号（0.01Hz可调），分辨率：0.01Hz，精度：±5% |
|
|
交流Vpp分辨率 |
0.01Vpp |
|
|
交流Vpp幅值 |
100kHz时≥20Vpp 200kHz时≥10Vpp 300kHz时≥6Vpp |
|
|
交流Vpp误差精度 |
±0.1Vpp |
|
|
Ipp |
Max 400 A |
|
|
最大输出功率 |
16kW |
|
|
内部信号源 |
||
|
频率范围 |
DC ~ 500 kHz |
|
|
波形类型 |
DC波形、斜波、三角波、正弦波、方波、扫频波、指数波、示波器存储数据波形、用户自定义编辑波形，不规则无规律任意波 |
|
|
可设波形参数 |
幅度、持续时间、频率、DC偏移、整流、周期占空比、相位角、触发 |
|
|
幅度和偏置变化 |
静态、线性、对数 |
|
|
频率变化 |
静态、线性、对数 |
|
|
开始、结束相位控制 |
0° ~ 359°，1°步进设置 |
|
|
整流 |
无、正、负、桥式整流 |
|
|
引入文件类型 |
CSV |
|
|
引入文件波形点数 |
16 MB Max |
|
|
构成波形的片段 |
每个波形可达1000个片段，每个片段可由若干种类波形构成 |
|
|
段持续时间 |
DC波形
：10 μs ~ 299 h |
|
|
次数 |
1 ~ 9999次 |
|
|
通用参数 |
||
|
模拟信号输入 |
BNC，根据实际仪器配置，最高±10 V |
|
|
Sense信号输入 |
BNC |
|
|
源阻抗 |
10 mΩ ~ 100 mΩ（（5 mΩ步进或无极）/无内阻 |
|
|
电阻精度 |
±10% |
|
|
电压补偿精度 |
± 0.1 V |
|
|
电压补偿最大值 |
4 V |
|
|
电压偏移 |
＞90%，恢复时间＜10 μs |
|
|
升压时间 |
＜3 μs |
|
|
串行接口 |
LAN以太网及RJ45 |
|
|
外部信号放大比例 |
1:10 |
|
|
温度范围 |
15℃ ~ 35℃ |
|
|
湿度范围 |
45% ~ 75%，RH（无凝露） |
|
|
气压范围 |
86 kPa ~ 106 kPa |
|
|
型号 |
APS 40xxDSR |
APS 80xxDSR |
|
供电电压 |
AC 220 V，±10%，45 Hz ~ 65 Hz |
AC 380 V，±10%，45 Hz ~ 65 Hz |
|
尺寸 |
8U/450 mm（W）*380 mm（H）* 620 mm（D） |
35U/600 mm（W）*1250 mm（H）*800 mm（D） |
|
重量 |
约37 kg |
约150 kg |
|
标配附件 |
|||
|
电源线、测试线、扁平接地线、反馈补偿线、说明书、检验报告、产品质保书 |
|||
|
选配附件 |
|||
|
1 |
汽车抗扰度测试软件 |
型号：AutoLab |
|
|
2 |
示波器 |
型号：TEK MDO 3000系列 |
|
|
3 |
电流探头 |
型号：CTB 200B |
|
|
型号：CTB 501B |
|||
|
纹波闭环时监测电流使用。 |
|||
|
4 |
负电压等级除了D、E、F、G、H、I以外其他可定制。 |
||
