> 设计采用高压屏蔽端子使用起来更安全便捷

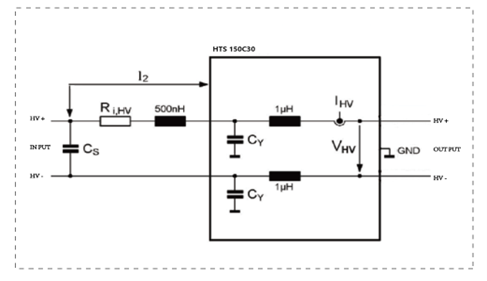

标准原理图如下：
|
技术参数 |
|
|
10 Hz ~ 150 kHz |
|
|
输出阻抗 |
0 mΩ、50 mΩ、100 mΩ、200 mΩ |
|
电感 |
1 μH |
|
接地电容 |
220 nF |
|
去耦电容 |
10 mF（±10%） |
|
输入电压 |
MAX 1500 VDC |
|
电流 |
0 mΩ、50 mΩ 300 A |
|
100 mΩ 200 A |
|
|
200 mΩ 100 A |
|
|
温度保护 |
设备内部温度超80℃中止运行 |
|
电容电压监测 |
|
|
通用参数 |
|
|
AC 220 V ±10%，50 Hz /60 Hz ±5% |
|
|
保险丝 |
6A |
|
最大功耗 |
350 W |
|
仪器接地连接方式 |
使用扁平接地线 |
|
机箱尺寸 |
35U 600mm(W)*1850mm(H)*800mm(D) |
|
仪器重量 |
约275 kg |
|
环境温度 |
15℃ ~ 35℃ |
|
湿度范围 |
45% ~ 75%，RH（无凝露） |
|
气压范围 |
86 kPa ~ 106 kPa |
|
标配附件 |
电源线、保险丝、接地线、测试线、校准模块、说明书、检验报告、产品质保书 |
||
|
汽车抗扰度测试软件Autolab |
支持windows 7 and Windows 10、11,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，用户可自定义任意波形（标准库以外），它能够自动/手动识别所连接的Autolab测试设备并进行自动配置，基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
|
|
