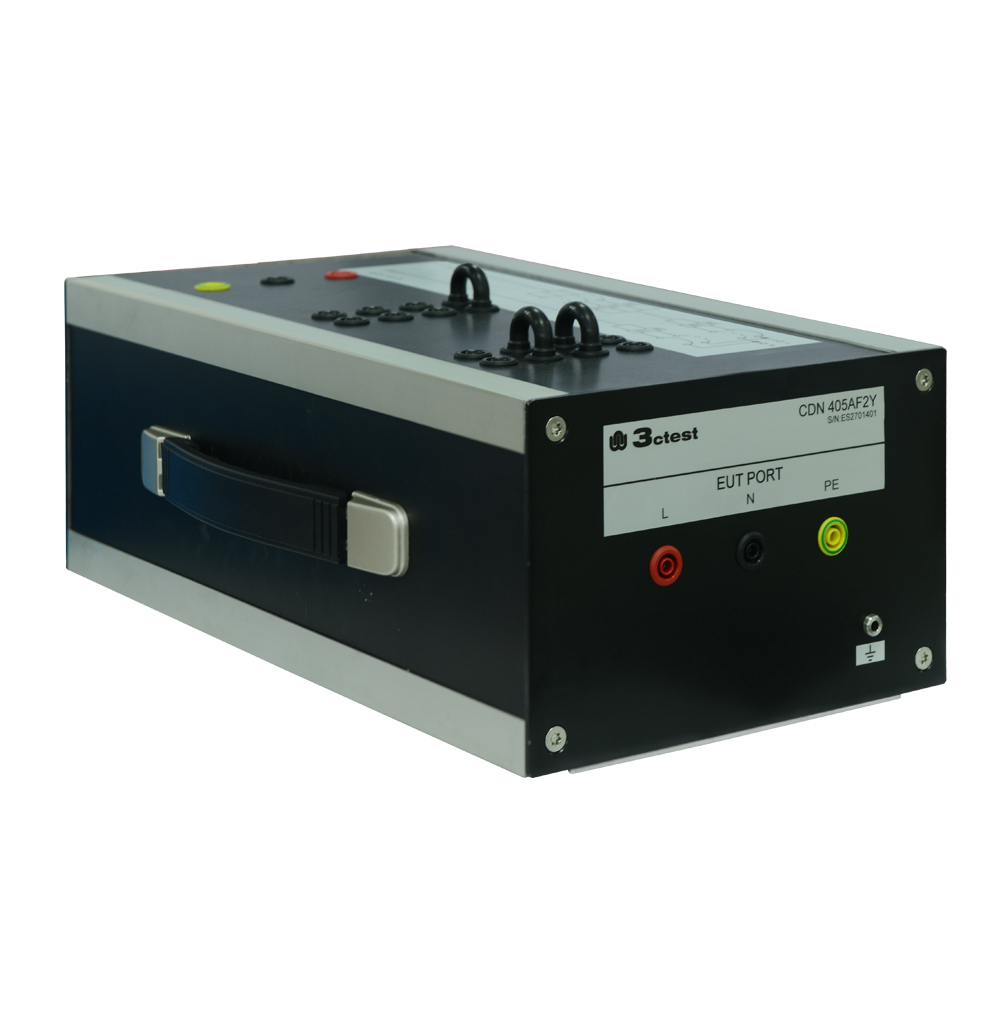

CDN 405AF2Y适用于（浪涌试验）一对2线非屏蔽遥信线的耦合去耦网络，其峰值电压可达到6 kV。强大的去耦能力可以使辅助设备（AE）免受浪涌的影响，确保测试的重复性。2 kV浪涌测试电压，在AE端口的最大残余电压只有90 V，无需使用额外的去耦元件。
特点：
> 适用于电力系统的遥信信号测试
> 用于一对（2线）非屏蔽不平衡线
测试连接示意图：
设计原理图1：
图1 依据 IEC 61000-4-5：2017 Figure 5
设计原理图2：
图2 依据 IEC 61000-4-5：2017 Figure 6
|
技术参数 |
|
|
项 目 |
CDN 405AF2Y |
|
标 准 |
IEC/EN 61000-4-5 |
|
输出电压波形 |
1.2/50us |
|
输出电流波形 |
8/20us |
|
最大电流 |
16A |
|
EUT端口类型 |
4mm Banana |
|
AE端口类型 |
4mm Banana |
|
最大试验电压 |
6 kV |
|
耦合元器件 |
GDT 90(90V气体放电管)内置标配 |
|
工作电压 |
DC ：3-12V |
|
残余电压 |
＜15%（耦合浪涌电压） |
|
通用参数 |
|
|
重量 |
约 10 Kg |
|
尺寸 |
360 mm×220 mm×135mm（长×宽×高） |
|
壳体材料 |
铝合金 |
|
环境温度 |
15℃-35℃（操作条件） |
|
相对湿度 |
45%-75%（操作条件） |
|
包装箱 |
纸箱 |
|
标配附件 |
|
|
HV电缆 |
1根 |
|
短接线 |
1根 |
|
接地电缆 |
1根 |
