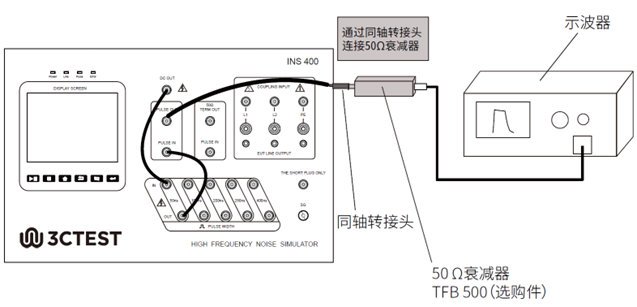

1、 典型校准连接示意图：
2、典型测试连接示意图（差模L1-L2）：
|
技术参数 |
|
|
输出电压 |
0.1 kV ~ 2 kV±10%，内置50 Ω终端负载 |
|
极性 |
正或负 |
|
输出阻抗 |
50 Ω |
|
上升时间 |
＜1 ns |
|
脉冲宽度 |
50 ns ~ 1000 ns（每步50 ns可调） |
|
重复频率 |
MAX 80Hz，（取决于设定电压） |
|
相位同步 |
0 ~ 359°,±10%（仅L1-L2） |
|
EUT能力 |
AC240 V 16 A、DC 60 V 16 A |
|
触发方式 |
手动、自动、外部 |
|
测试时间 |
MAX 60秒/次 |
|
通用参数 |
|
|
工作电源 |
AC 110/220 V，土10%，50 Hz/60 Hz（大陆地区默认AC 220 V） |
|
环境湿度 |
45% ~ 75%RH（无凝露） |
|
相对温度 |
15 ℃ ~ 35 ℃ |
|
外形尺寸 |
21英寸，6U |
|
重量 |
约30 kg |
|
附件 |
|
|
说明书、测试线、短路器、电源线、接地线、同轴线、保险丝 |
|
|
选配附件 |
|
|
1．耦合去耦网络 INSN 2032
|
AC 380 V 三相五线制 32 A 输入电压 2000 V |
|
2．耦合去耦网络 INSN 2050
|
AC 380 V 三相五线制 50 A 输入电压 2000 V |
|
3. 衰减器TFB 500
|
输出阻抗：50 Ω 衰减比：500:1 频率范围：DC-400 MHz |
|
4. 电容耦合夹 CCC 100
|
耦合电容: 100 pF～1000 pF DC 5 kV 绝缘能力：＞5 kV (1.2/50 μs) 外形尺寸： 1040×140×110 mm |
|
5.电流注入钳 BCIP-400
|
频率范围：10 kHz～400 MHz 内径：φ40 mm |
|
6.隔离变压器 |
|
