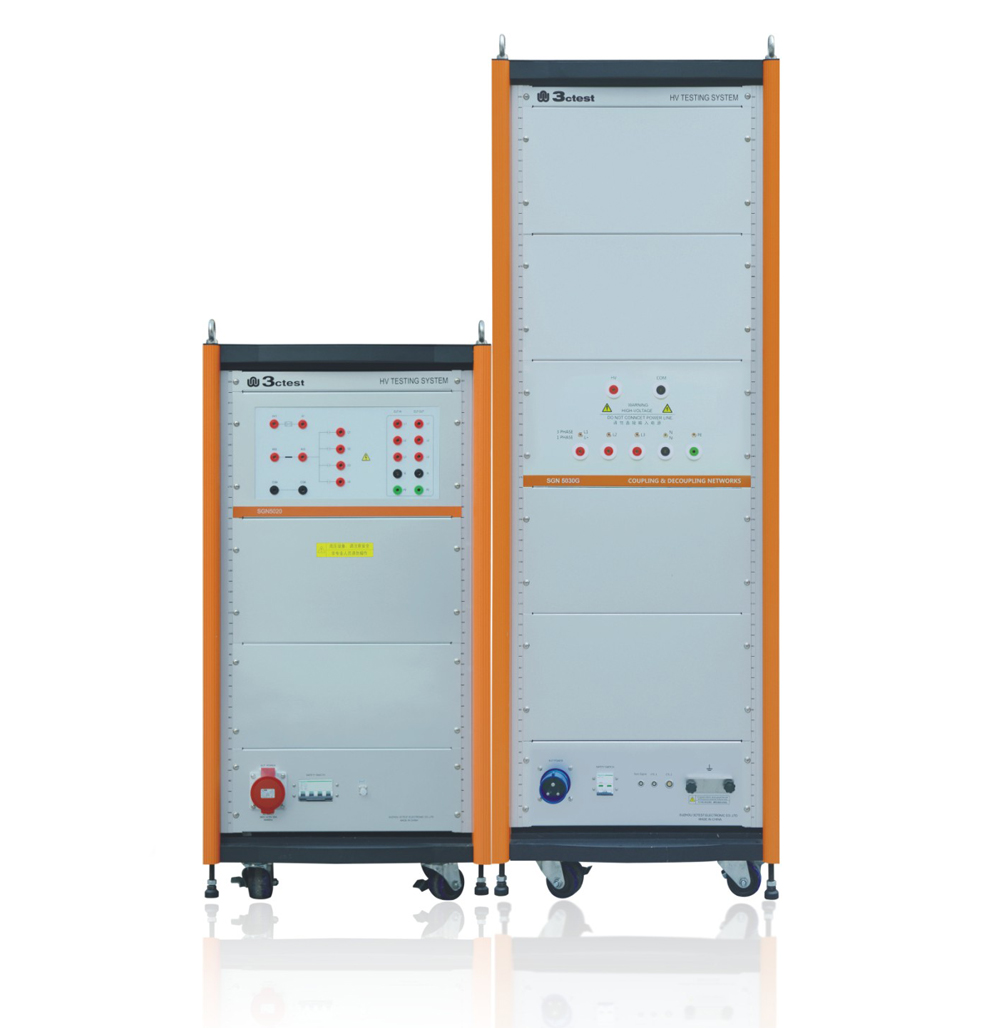

SPN系列雷击浪涌耦合/去耦网络包含单相(S)、三相(T)电源线耦合/去耦网络。满足GB/T 17626.5、IEC 61000-4-5等标准,最大可承受浪涌电压30kV。
本套网络适用于CWS 2000、CWS 3000等30kV以下的浪涌系列测试平台。去耦网络的电压、电流等级可定制。
特点:
> 可定制满足GB/T 3483标准的网路。
> 最高耦合脉冲电压30kV。
> 最高耦合脉冲电流30kA。
> 满足GB/T 17626.5、IEC 61000-4-5等标准。
> 电容耦合方式:组合波30kV/15kA。
> 内置间隙耦合方式,可用于各种冲击电流波耦合。
技术参数 |
||||
型号 |
SPN 3820T20 |
SPN 3820T30 |
||
测试标准 |
GB/T 17626.5、IEC 61000-4-5 |
GB/T 17626.5、IEC 61000-4-5 |
||
被试设备容量 |
AC 三相五线 380V(L1,L2、L3、N、PE)接入 DC-1 220V (L1,N)接入 电流20A,30A,50A,100A可选 |
AC 三相五线 380V(L1,L2、L3、N、PE)接入 DC 200V (L1,N)接入 电流20A,30A,50A,100A可选 |
||
电容耦合 |
||||
测试波形 |
组合波(1.2/50μs & 8/20μs) |
组合波(1.2/50μs & 8/20μs) |
||
注入浪涌电压 |
0.5-20kV |
0.5-30kV |
||
耦合浪涌电流 |
0.25-10kA |
0.25-15kA |
||
耦合电容 |
共模:9μF(+10Ω) 差模:18μF |
共模:9μF(+10Ω) 差模:18μF |
||
间隙耦合 |
||||
测试波形 |
8/20μs、10/350μs、10/1000μs等波形 |
|||
注入浪涌电压 |
2-20kV |
2-30kV |
||
耦合浪涌电流 |
2-20kA |
2-30kA |
||
耦合电容 |
气体放电管(100kA) |
气体放电管(100kA) |
||
去耦电感 |
1.5mH(可选20mH以满足GB/T 3483标准) |
|||
电源投切方式 |
自动、手动可选 |
|||
耦合迭加方式 |
自动、手动可选 |
|||
通用参数 |
||||
工作电源 |
AC 110V/220V(±10%),50/60Hz(大陆地区默认AC 220V) |
|||
温度范围 |
15-35℃ |
|||
湿度范围 |
45%-75% |
|||
气压范围 |
86kPa-106kPa |
|||
机柜尺寸 |
19英寸/22U(600x800x1250mm)/35U(600x800x1820mm) |
|||
重量 |
约150kg |
