容性耦合夹校准装置CA-CCC
型号：CA-CCC

产品简介

标准IEC61000-4-4 Ed 3.0规定了一个新的容性耦合夹校准夹具。3ctest研发了符合最新标准的校准夹具套件，型号为CA-CCC
PDF下载在线询价

根据您的需求在线定制>>

  • 产品特点
  • 产品标准
  • 产品参数
  • 产品配件
  • 售后服务
  • 产品视频
标准IEC61000-4-4 Ed 3.0规定了一个新的容性耦合夹校准夹具。3ctest研发了符合最新标准的校准夹具套件，型号为CA-CCC
  • 需要进行校准组件
CA-CCC：容性耦合夹校准装置
TFB 500：50Ω衰减器
AD-CA-CCC：适配器（包含L型接地支架） ，将平板传感器的BNC接口连接到50Ω衰减器的同轴连接器
  • 校准设置
该平板传感器应置于电容耦合夹中，使得连接板的底部与耦合板的底部对齐。连接适配器AD-CA-CCC的是一个低阻抗连接器，确保阻抗为50Ω衰减器能够更好的和地平面进行接地，同时将TFB 500固定在和耦合夹同一高度100mm之上，远离参考地面。50Ω衰减器TFB 500连接到AD-CA-CCC适配器上。

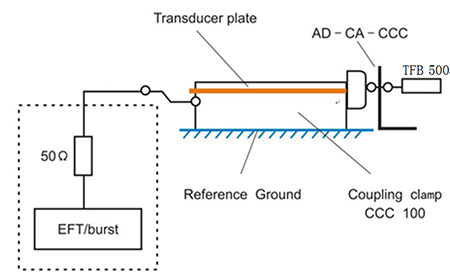

平板传感器和TFB 500（50Ω衰减器）之间的距离不会超过0.1m。典型测试布置如图：

耦合夹校准
    容性耦合板的校准是在EFT/Burst发生器（50ohm输出，2000V）上通过设置开路电压完成的。50Ω衰减器TFB 500的输出电压结果为1000V。

  • IEC 61000-4-4
  • GB/T 17626.4
  • EN 61000-4-4
  • IEC 61000-4-18
  • EN61000-4-18
  • GB/T 17626.18

平板传感器技术参数

描述

平板传感器带有BNC接头

输入电压

最大5000V

尺寸

绝缘

1100 +/- 5mm × 130 +/- 1mm

铜板

1050 +/- 5mm × 120 +/- 1mm

板厚度<0.5mm

重量

300g

温度

（23±5）℃

相对湿度

35～80%

大气压力

60～106kPa


选件

CA-EFT Kit

EFT电快速脉冲群校准Kit包括：

—TFB 500，50Ω衰减器

—TFB 1000，1000Ω衰减器

—AD-CA-CCC，适配器（BNC）连接衰减器到平板传感器上

AD-CA-CCC

适配器，将平板传感器连接到TFB 500衰减器上（连接50Ω衰减器到平板传感器上，同时确保50Ω衰减器能够更好的和地平面进行接地。）

TFB 500

50Ω衰减器，用于电快速脉冲群校准
