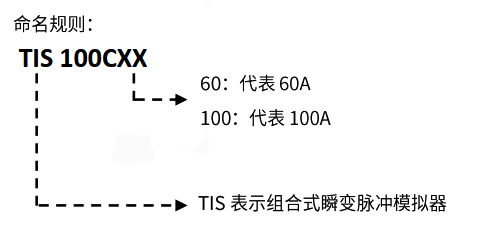

产品特点：
> 5.7英寸彩色触摸屏,前面板操作

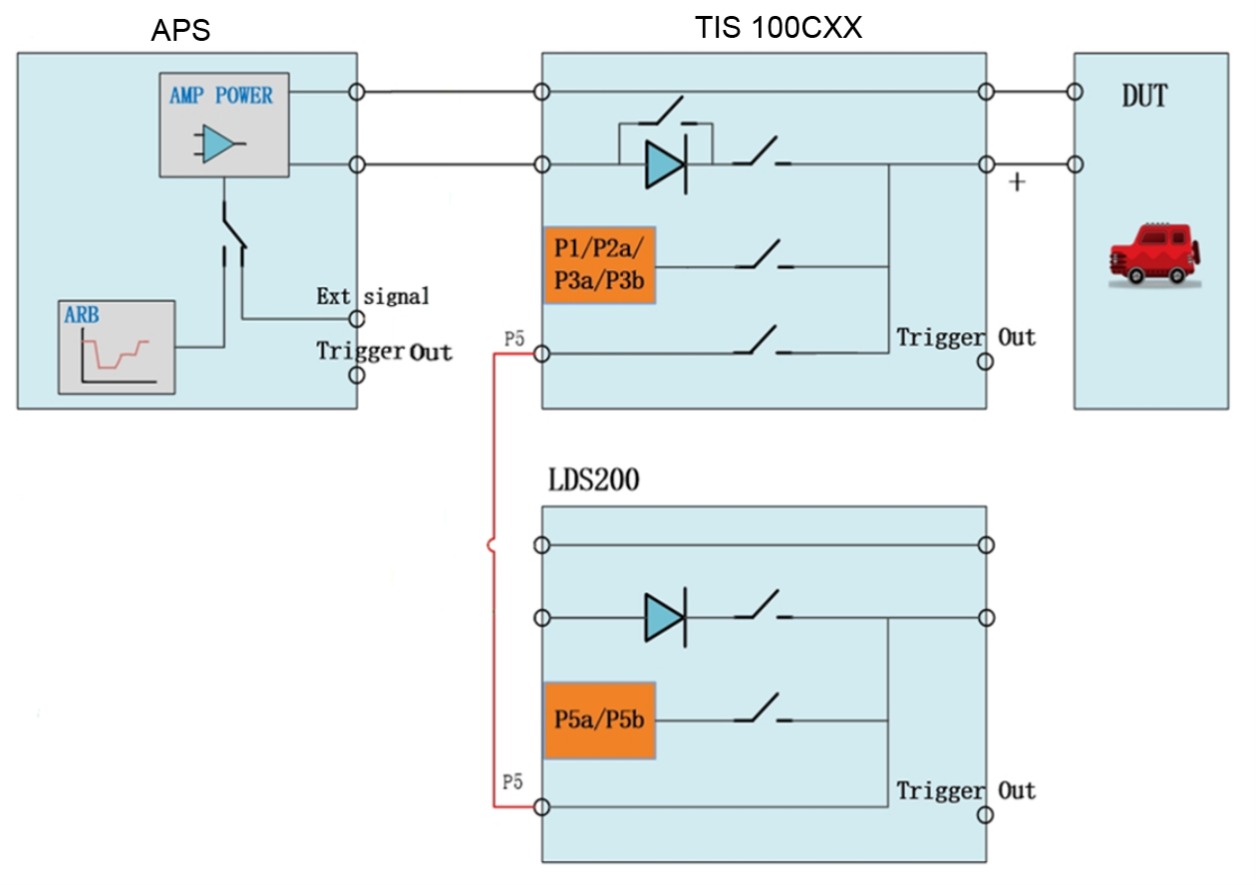

测试连接示意图：
|
技术参数 |
|
|
微脉冲发生器模块P1 |
|
|
测试电压 |
3 V ~ 600 V |
|
极性 |
负 |
|
上升时间Tr |
0.5 μs ~ 1 μs |
|
1.5 μs ~ 3 μs 无负载 |
|
|
持续时间Td |
50 μs ± 20% 无负载 |
|
12 μs ± 20% 2 Ω匹配负载 |
|
|
1 ms ± 20% 无负载 |
|
|
1 ms ± 20% 50 Ω匹配负载 |
|
|
2 ms ± 20% 无负载 |
|
|
1.5 ms ± 20% 10 Ω匹配负载 |
|
|
0.2 ms ± 20% 无负载 |
|
|
0.3 ms ± 20% 无负载 |
|
|
0.5 ms ± 20% 无负载 |
|
|
源阻抗 |
2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω |
|
试验次数 |
1 ~ 9999 |
|
DUT电压监控 |
10:1 |
|
DUT电流监控 |
40 A : 1 V |
|
0.2 s ~ 999 s (其中最小间隔根据输出电压) |
|
|
微脉冲发生器模块P1b（配合上位机软件AutoLab使用） |
|
|
测试电压 |
3 V ~ 600 V |
|
极性 |
负 |
|
上升时间Tr |
<3 μs |
|
持续时间Td |
0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms |
|
源阻抗 |
2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω |
|
测试电压 |
3 V ~ 200 V |
|
极性 |
正 |
|
上升时间Tr |
0.5 μs ~ 1 μs |
|
1.5 μs ~ 3 μs 无负载 |
|
|
持续时间Td |
50 μs ± 20% 无负载 |
|
12 μs ± 20% 2 Ω匹配负载 |
|
|
1 ms ± 20% 无负载 |
|
|
1 ms ± 20% 50 Ω 匹配负载 |
|
|
2 ms ± 20% 无负载 |
|
|
1.5 ms ± 20% 10 Ω匹配负载 |
|
|
0.2 ms ± 20% 无负载 |
|
|
0.3 ms ± 20% 无负载 |
|
|
0.5 ms ± 20% 无负载 |
|
|
源阻抗 |
2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω |
|
试验次数 |
1~ 9999 |
|
DUT电压监控 |
10:1 |
|
DUT电流监控 |
40 A : 1 V |
|
脉冲间隔 |
0.2 s ~ 999 s(其中最小间隔根据输出电压) |
|
耦合方式 |
ICC, DCC |
|
测试电压 |
|
|
极性 |
脉冲3b为正，脉冲3a为负 |
|
上升时间Tr |
5 ns ± 30% 50 Ω负载 |
|
5 ns ± 30% 1000 Ω负载 |
|
|
持续时间Td |
150 ns ± 45 ns 50 Ω负载 |
|
150 ns ± 45 ns 1000 Ω负载 |
|
|
源阻抗 |
50 Ω |
|
脉冲个数 |
1 ~ 200 |
|
脉冲群间隔时间 |
50 ms ~ 999 ms |
|
脉冲频率 |
0.1 kHz ~ 200 kHz |
|
测试持续时间 |
1 s ~ 50000 s |
|
耦合方式 |
CCC，DCC |
|
输出方式 |
源端口输出 BNC |
|
电源端口输出 同轴端子 |
|
|
测试电压 |
3 V ~ 600 V |
|
极性 |
负 |
|
上升时间Tr |
60 μs |
|
持续时间Td |
|
|
源阻抗 |
2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω |
|
通用参数 |
||
|
供电电压 |
AC 220 V，±10%，45 Hz ~ 65 Hz |
|
|
环境温度 |
15 ℃ ~ 35 ℃ |
|
|
相对温度 |
35% RH ~ 85% RH（无凝露） |
|
|
外形尺寸 |
TIS 100C06 |
TIS 100C10 |
|
重量 |
TIS 100C06 |
TIS 100C10 |
|
触发方式 |
自动触发、手动触发、外部触发 |
|
|
网络 |
内置耦合/去耦网络80 V/60 A ；最大电流可达100 A（需定制） |
|
|
输入 |
被试设备供电 |
直流电压从APS或其他直流电源输入 |
|
脉冲5,7 |
通过TIS 700系列的网络叠加脉冲5和脉冲7 |
|
|
输出 |
从LDS200输入 |
中央被试设备输出端口 |
|
同轴输出端口 |
连接符合ISO7637-3标准要求的电容耦合钳 |
|
|
标配附件 |
||||
|
主机一台、说明书、检测报告、产品质保书、测试线、电源线、DUT电源线、接地线 |
||||
|
选配附件 |
||||
|
ISO 7637-3校准附件 |
||||
|
1 |
电流注入BCIP7637-3 |
频率范围：4 kHz ~ 100 MHz |
|
|
|
2 |
校准夹具BCICF-200 |
频率范围：DC-200 MHz |
|
|
|
特性阻抗：50 Ω |
||||
|
3 |
直接电容耦合DCC-100nF |
容值：100 nF |
|
|
|
耐压值：200 V |
||||
|
4 |
直接电容耦合DCC-100pF |
容值：100 pF |
|
|
|
耐压值：200 V |
||||
|
5 |
直接电容耦合 DCC-470pF |
容值：470 pF |
|
|
|
耐压值：200 V |
||||
|
6 |
电容耦合夹V-EFTC |
耦合电容：100 pF ~ 200 pF DC 5 kV |
|
|
|
ISO 7637-2校准附件 |
||||
|
7 |
校准电阻 PVK |
型号 |
阻抗 [Ω] |
|
|
PVK 05 |
0.5 |
|||
|
PVK 1 |
1 |
|||
|
PVK 2 |
2 |
|||
|
PVK 4 |
4 |
|||
|
PVK 10 |
10 |
|||
|
PVK 20 |
20 |
|||
|
PVK 30 |
30 |
|||
|
PVK 50 |
50 |
|||
|
其他附件 |
||||
|
8 |
软件 |
计算机联机控制软件AutoLab，支持windows 7及以上，它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序； |
||
|
它能够自动/手动识别所连接的AutoLab测试设备并进行自动配置；基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
||||
