特点：
> 满足200 Hz ~ 5 MHz交变信号电流测量需要
|
技术参数 |
|
|
灵敏度* |
0.1 V/A |
|
输出阻抗 |
50 Ω |
|
最大峰值电流 |
1,000 A |
|
最大连续电流（有效值） |
20 A |
|
上升时间 |
70 ns |
|
安秒积 |
100 mA•s |
|
下限频率（-3dB） |
200 Hz |
|
上限频率（-3dB） |
5 MHz |
|
内直径 |
45 mm |
|
外尺寸 |
151 mm(W)*45 mm(H)*160 mm(D) |
|
接口形式 |
BNC type |
|
工作温度 |
0℃ ~ 65℃ |
|
重量 |
约1.7 kg |
|
*本卡式宽带电流监测钳端接50 Ω时，灵敏度（转移阻抗）为0.05 V/A。 |
|

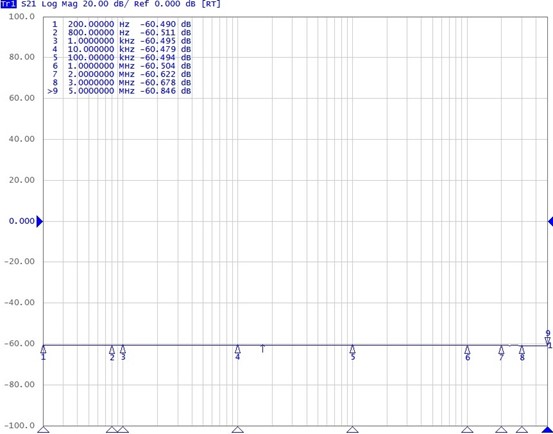

CCM 0105M卡式宽带电流监测钳s21曲线
说明：负载阻抗为50 Ω时：转移阻抗（dB）=s21+34dB
负载阻抗为1MΩ时：转移阻抗（dB）=s21+34dB+6dB
