射频传导抗扰度测试系统

CST 10150B

CST B系列传导抗扰测试系统是根据标准ISO 11452-4设计的自动测试系统，内置信号发生器、RF功率放大器及高动态范围3通道功率计一体化设计。

产品概述

CST B系列传导抗扰测试系统是根据标准ISO 11452-4设计的自动测试系统，内置信号发生器、RF功率放大器及高动态范围3通道功率计一体化设计。整个测试系统由PC软件EMC-S(BCI)控制（本系列产品需搭配此软件使用），提高了系统的可扩展性以及效率，也可用于IEC 61000-4-6标准抗扰试验，测试结果可以保存、打印以及在公司内部共享使用。

产品特点

> 一体化设计，内置集成信号发生器、RF功率放大器及功率计

> 支持大电流注入（配合电流注入钳），可选电流监视探头，支持闭环测试法

> USB接口，用于PC远程控制

> 支持传导抗扰试验

> 设计信号发生器、RF功率放大器及功率计为独立输出端口（用于计量）

> RF功率放大器具有温度、VSWR、功率监测、超限值保护

产品标准

IEC标准

IEC 61000-4-6

ISO标准

ISO 11452-4

GB/T标准

应用行业

产品参数

技术参数

RF信号发生器
频率范围	9 kHz ~ 3 GHz
频率分辨率	0.23 Hz
频率温度稳定度	±0.5 ppm
谐波	≤-30 dBc
非谐波	≤-50 dBc
输出功率范围	120 dBm ~ 0 dBm：9 kHz ~ 500 kHz
输出功率范围	120 dBm ~ +10 dBm：500 kHz ~ 3 GHz
功率准确度	±1.0 dB
分辨率	0.1 dB
内部调制源（LF）	正弦波：0.1 Hz ~ 500 kHz
	方波：0.1 Hz ~ 20 kHz
	三角波/锯齿波：0.1 Hz ~ 100 kHz
调幅（AM）	调制深度：0％ ~ 100％
调幅（AM）	调制速率：1 Hz ~ 1 MHz
调频（FM）	最大频偏：5 MHz
调频（FM）	调制速率：1 Hz ~ 1 MHz
调相（ФM）	调制相位：0° ~ 360°;1 Hz ~ 1 MHz
脉冲周期	200 ns ~ 160 s
脉冲宽度	100 ns ~ 85 s
输出接口	N (母)
VSWR	<1.5:1
功率放大器
频率范围	10 kHz ~ 500 MHz
VSWR	<1.5:1
输出阻抗	50 Ω
输出接口	N (母)
功率计（内置3通道功率计）
频率范围	9 kHz ~ 3 GHz
测试电平	-50 dBm ~ +20 dBm
精度	±0.2 dB
输入接口	N(母)
VSWR	<1.1:1

通用参数

产品附件

标配附件

电源线、保险丝、测试线、接地线、射频电缆、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配附件

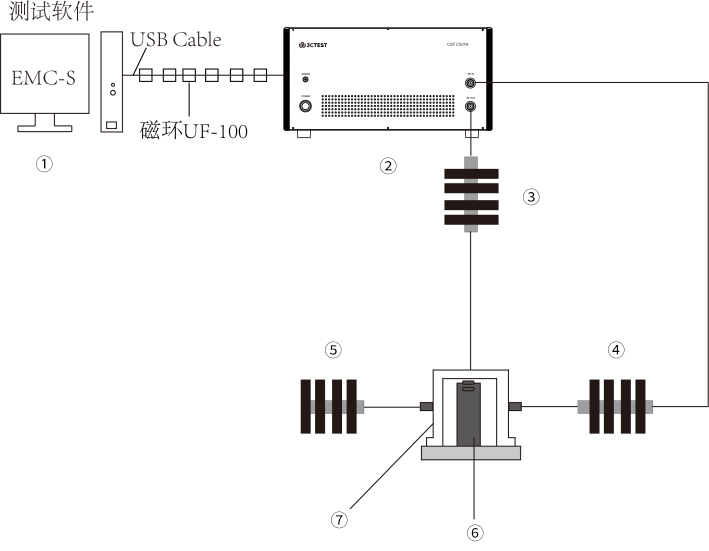

CST B系列选型指南

仪器型号	功率放大器参数
仪器型号	频率范围	1 dB增益
CST 10200B	10 kHz ~ 500 MHz	53 dB ± 2 dB (200 W)
CST 20150B	10 kHz ~ 400 MHz	51.8 dB ± 1 dB (150 W)
CST 1075B	100 kHz ~ 400 MHz	48.5 dB ± 2 dB (75 W)
CST 10150B	100 kHz ~ 400 MHz	48.5 dB ± 2 dB (150 W)

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：暂无下一页：射频传导抗扰度测试系统返回列表

工作电源范围	AC 220 V ±10%，50 Hz /60 Hz
最大功耗	500 W
尺寸	19英寸 / 22U 600 mm（W）1250 mm（H） 800 mm（D）
重量	约45 kg
环境温度	15 ℃ ~ 35 ℃
相对湿度	45% ~ 75%，RH（无凝露）
大气压力	86 kPa ~ 106 kPa

1	测试软件 (本系列产品需搭配此软件使用)	型号：EMC-S(BCI) 支持Windows 10系统，针对CST系列设计的射频传导抗扰度PC测试软件，支持USB通信模式，实现远程校准和测试操作。
2	衰减器 AT200-3dB-1G-NF-NF-A	衰减：3 dB，功率：200 W
3	衰减器 AT200-30dB-4G-NF-NF-A	衰减：30 dB，功率：200 W
4	50 Ω负载 TF80	阻抗：50 Ω，功率：80 W
5	电流注入钳 BCIP-400	频率：4 kHz ~ 400 MHz
		功率：100 W（持续30 min） 150 W（持续15 min） 200 W（持续5 min）
		接口形式：N type
		内直径：40 mm；外直径：127 mm；高度：70 mm
6	校准装置 BCICF-400	频率：DC ~ 400 MHz
		特性阻抗：50 Ω
		电压驻波比：≤3.5
		内长：80 mm；内宽：127 mm；内高：135 mm
7	电流探头 TWCM-500	频率：1 kHz ~ 500 MHz
		内直径：40 mm；外直径：127 mm；高度：40 mm
		射频电流：2 A；脉冲电流：100 A
