射频传导抗扰测试系统

CST 10200B

CST 10200B 射频传导抗扰测试仪，是专为汽车电子BCI 大电流注入测试打造的一体化自动测试系统，完全遵循 ISO 11452-4、GB/T 33014.4等国内外权威标准设计。

产品概述

CST 10200B 射频传导抗扰测试仪，是专为汽车电子BCI 大电流注入测试打造的一体化自动测试系统，完全遵循 ISO 11452-4、GB/T 33014.4等国内外权威标准设计。同时还兼容IEC 61000-4-6、GB/T 17626.6等标准的射频传导抗扰试验。

高度集成化设计，内置信号发生器、RF 功率放大器、RF 功率计，无需额外采购多台设备，大幅降低搭建成本与系统复杂度。高动态范围功率计，可实时精准监测测试系统中的试验电平值，保障测试过程的稳定性与结果的可靠性。由 PC 端软件EMC-S(BCI)控制(本产品需搭配此软件使用)，既提升了系统的可扩展性与测试效率，也简化了操作流程 —— 安装软件即可快速启动标准测试，测试结果支持一键保存、打印与企业内共享，轻松实现测试数据的标准化管理。

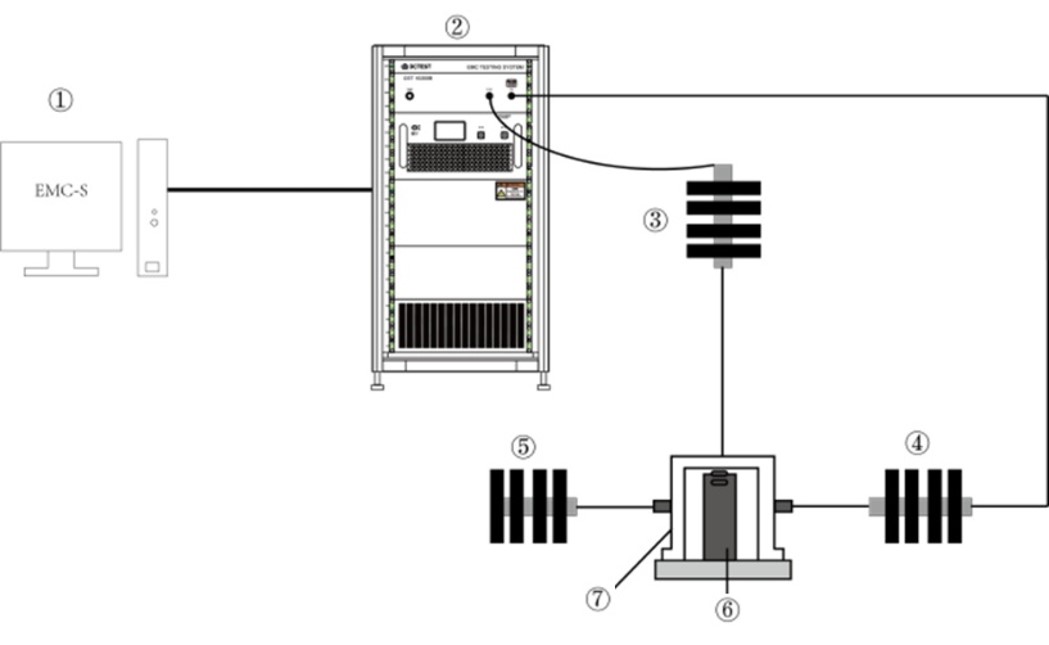

系统配置：

① 测试软件EMC-S

② 主机CST 10200B

③ 同轴衰减器 AT200-3dB-1G-NF-NF-A

④ 同轴衰减器 AT200-40dB-4G-NF-NF-A

⑤ 同轴负载 TF80

⑥ 电流注入钳 BCIP-500

⑦ 校准装置 BCICF-500

产品特点

> 高度集成化设计，内置集成信号发生器、RF功率放大器及功率计
> 内置高动态范围功率计，实时精准监测。
> 精准闭环测试，结果可追溯；可选电流监视探头，支持闭环测试法
> 可扩展性强；支持传导抗扰试验
> 自动化测试流程，效率翻倍
> 高稳定性硬件配置，长期使用更省心
> 具有温度、VSWR、功率监测、超限值保护

产品标准

IEC标准

IEC 61000-4-6

ISO标准

ISO 11452-4

GB/T标准

应用行业

产品参数

技术参数

RF信号发生器
频率范围	9 kHz ~ 3 GHz
频率分辨率	0.23 Hz
频率温度稳定度	±0.5 ppm
谐波	≤-30 dBc
非谐波	≤-50 dBc
输出功率范围	120 dBm ~ 0 dBm：9 kHz ~ 500 kHz 120 dBm ~ +10 dBm：500 kHz ~ 3 GHz
功率准确度	±1.0 dB
分辨率	0.1 dB
内部调制源(LF)	正弦波：0.1 Hz ~ 500 kHz 方波：0.1 Hz ~ 20 kHz 三角波/锯齿波：0.1 Hz ~ 100 kHz
调幅(AM)	调制深度： 0％ ~ 100％调制速率：20 Hz ~ 1 MHz
调频(FM)	最大频偏：5 MHz 调制速率：20 Hz ~ 1 MHz
调相(ФM)	调制相位：0° ~ 360°；1 Hz ~ 1 MHz
脉冲周期	200 ns ~ 160 s
脉冲宽度	100 ns ~ 85 s
输出接口	N (母)
VSWR	＜1.5
功率放大器
频率范围	10 kHz ~ 500 MHz
1 dB增益	＞200 W
VSWR	＜ 1.5
输出阻抗	50 Ω
输出接口	N (母)
功率计（内置3通道功率计）
频率范围	9 kHz ~ 3 GHz
测量范围	-60 dBm ~ +20 dBm
测量精度	±0.5 dB
输入接口	N(母)
VSWR	＜ 1.3

通用参数

产品配件

标配附件

1	测试软件 (本系列产品需搭配此软件使用）	型号：EMC-S（BCI）支持Windows 10系统，针对CST系列设计的射频传导抗扰度PC测试软件，支持USB通信模式，实现远程校准和测试操作。
2	同轴衰减器	型号：AT200-3dB-1G-NF-NF-A 衰减：3 dB，功率：200 W
3	同轴衰减器	型号：AT200-40dB-4G-NF-NF-A 衰减：40 dB，功率：200 W
4	同轴负载	型号：TF80 阻抗：50 Ω，功率：80 W
5	电流注入钳	型号：BCIP-500 频率：2 kHz ~ 500 MHz 功率：100 W（持续30 min），150 W（持续15 min），200 W（持续5 min）接口形式：N type 内直径：40 mm；外直径：127 mm；高度：70 mm
6	校准装置	型号：BCICF-500 频率：DC ~ 500 MHz 特性阻抗：50 Ω 内体直径：40 mm 内长：80 mm；内宽：127 mm；内高：135 mm
7	电流监测钳	型号：TWCM-500 频率：1 kHz ~ 500 MHz 内直径：40 mm；外直径：127 mm；高度：40 mm 射频电流：2 A；脉冲电流：100 A

产品配件

电源线、保险丝、衰减器、USB线、扁平接地线、射频电缆、校准报告、产品质保书、使用说明书

※ 具体附件规格及数量，请以实际装箱单为准。

CST B系列选型指南

仪器型号	功率放大器参数
仪器型号	频率范围	1 dB增益
CST 10200B	10 kHz ~ 500 MHz	53 dB ± 2 dB (200 W)
CST 20150B	10 kHz ~ 400 MHz	51.8 dB ± 1 dB (150 W)
CST 1075B	100 kHz ~ 400 MHz	48.5 dB ± 2 dB (75 W)
CST 10150B	100 kHz ~ 400 MHz	51.8 dB ± 2 dB (150 W)

立即咨询
