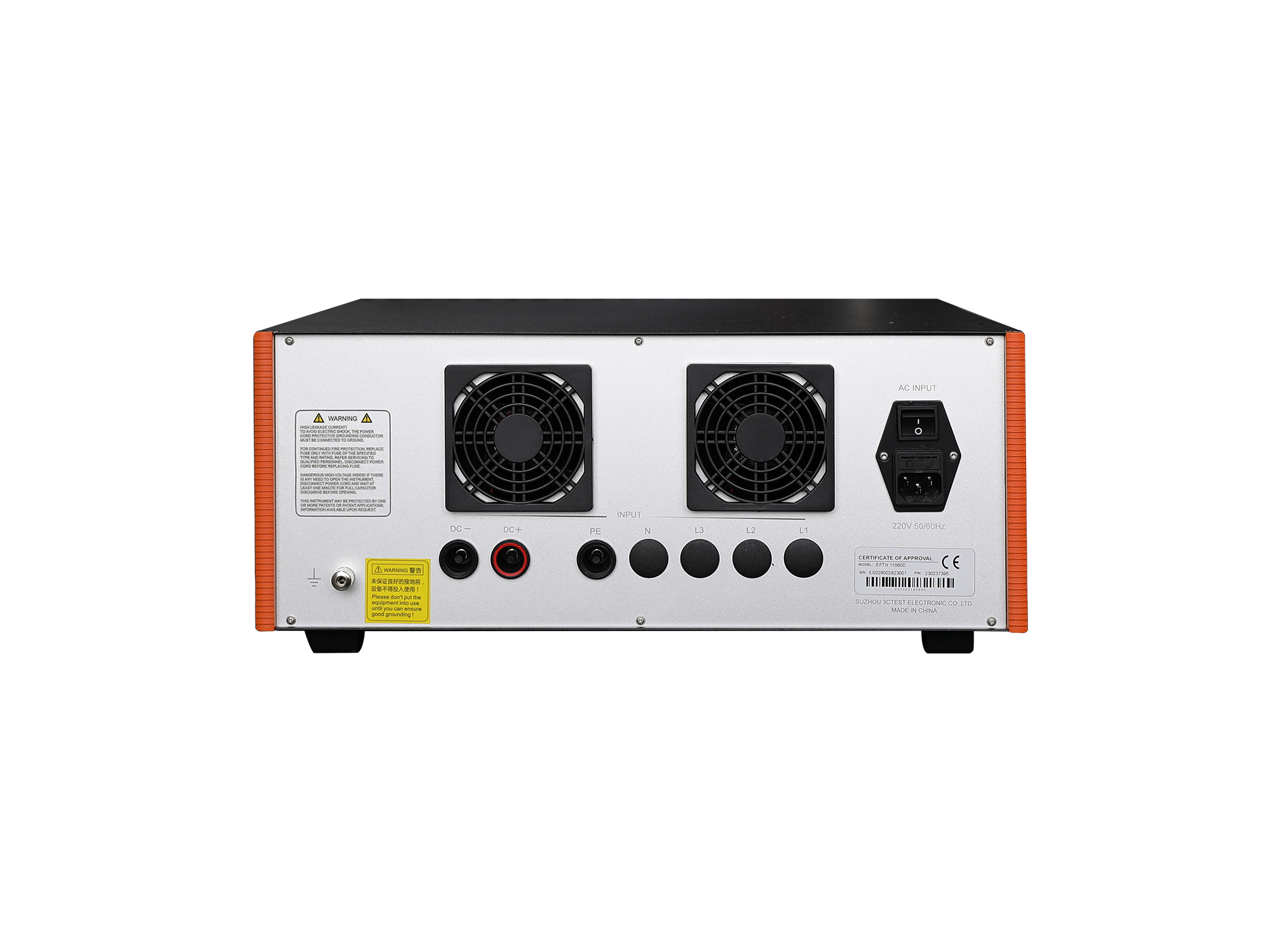

EFTN 11080D为满足IEC 61000-4-4要求的手动耦合/去耦网络，具有可靠性好、性能稳定、使用方便等特点。最大带载能力：DC 1100 V，80 A。
> EUT供电电源高到1100 V DC
> 供电电流能力为80 A> 最高脉冲电压可达4KV> 手动选择耦合去耦路径
EUT (供电) 电压
1100 V DC
EUT 电流
Max. 80 A 持续
EFT/burst 脉冲峰值电压
Max 4 kV
耦合路径
DC+ 、DC- 、PE任意耦合
耦合投切方式
手动投切
耦合电容
33 nF
EUT注入端的残余脉冲电压
不超过施加试验脉冲电压的10%
接地装置
接地线缆
EFT注入端口
同轴线缆
EFT注入方式
单线或多线同时注入
机箱尺寸
4U 450 mm×192 mm×610 mm
仪器重量
约25 kg
环境温度
15 ℃ ~ 35 ℃
相对湿度
45% ~ 75%
气压范围
86 kPa ~ 106 kPa
测试线、EUT电源注入线、接地线、同轴线、说明书、校准报告
TFB 500
50Ω终端负载，衰减比500:1
TFB 1000
1000Ω终端负载，衰减比1000:1
同轴适配器
BNC-FFM 校准转接头
高压射频连接器
SHV-BNC-JJ
