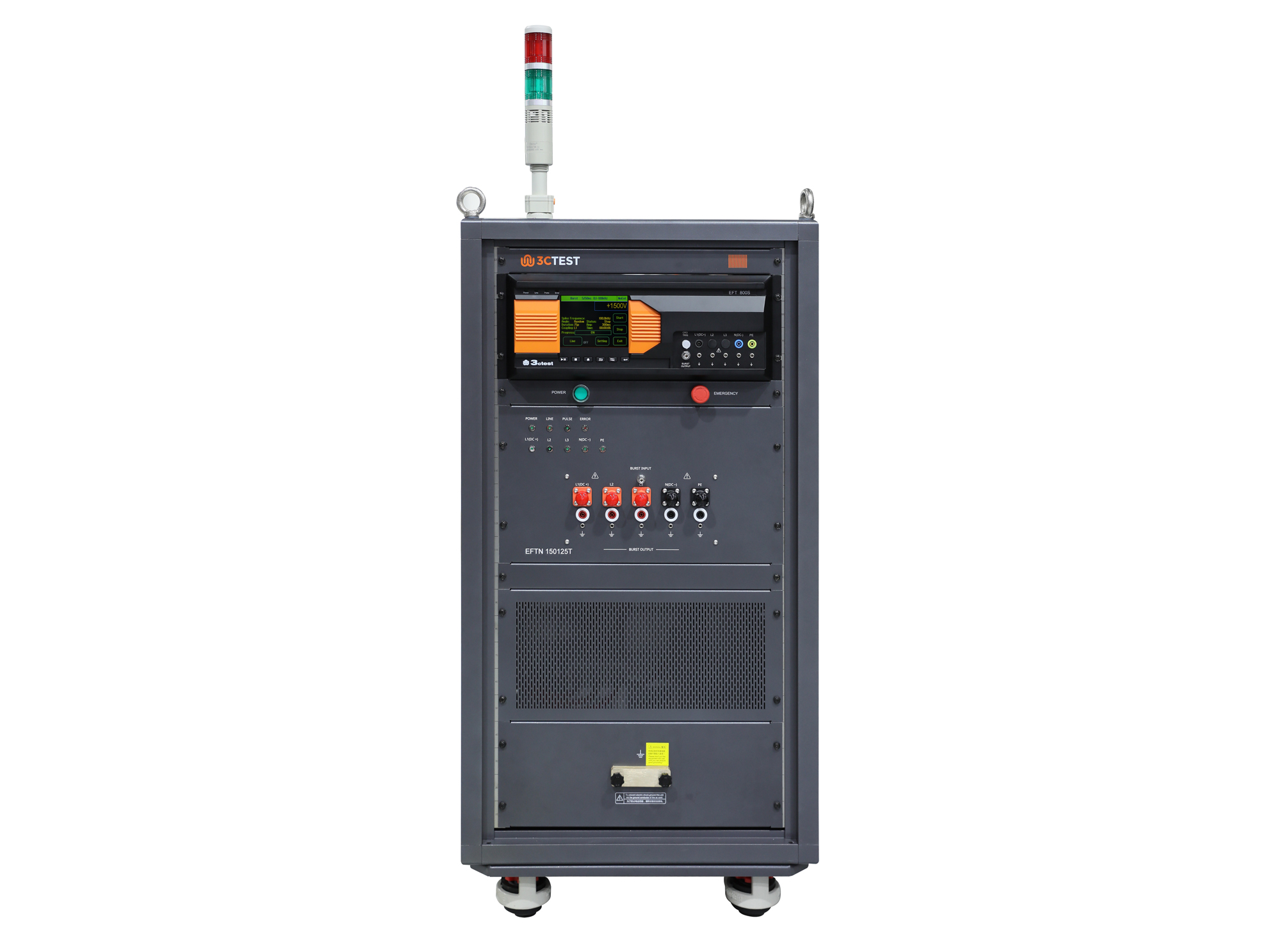

高压大功率脉冲群耦合/去耦网络

EFTN 150125T

EFTN 150125T高压大功率脉冲群耦合/去耦网络符合IEC 61000-4-4标准，实现全自动三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、EFT系列仪器使用，EUT最大带载能力AC 1500 V 125 A、DC 3000 V 125 A 三相五线，其他EUT电压、电流等级，可以根据客户要求定制。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

产品特点

> 最大耦合电压7.2 kV(5/50 ns)

> EUT直流带载能力最大DC 3000 V 125 A（支持定制其他或更大规格）

> EUT交流带载能力最大AC 1500 V 125 A三相五线（支持定制其他或更大规格）

> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切

> 任意线路的相位角度迭加

> 耦合路径显示（指示灯）

> 耦合电阻可选IEC标准或自定义方式

> 采用拔插式绝缘插头，既安全又便捷

> 急停按钮自动切断EUT供电及高压耦合路径

产品标准

IEC标准

GB/T标准

GB/T 17626.4

应用行业

产品参数

技术参数

网络类型	全自动、单相/三相耦合/去耦网络
EUT带载能力	Max DC 3000 V 125 A
EUT带载能力	Max AC 1500 V 125 A 50/60 Hz 三相五线
耦合路径	L1、L2、L3、N、PE，任意组合路径，自动投切
相位同步	L1、L2、L3、N、PE，任意线路相位角度迭加
EUT电源投切方式	全自动网络自动投切
脉冲群参数 IEC 61000-4-4
网络端口试验电压范围	0.25 kV ~ 7.2 kV (±10%)
50 Ω校准波形	5 ± 1.5 ns, 50 ns ± 15 ns
1000 Ω校准波形	5 ± 1.5 ns, 50 ns(- 15 / + 100 ns)
脉冲频率	0.1 kHz ~ 1000 kHz
脉冲群持续时间	0.075 ms ~ 750 ms
试验模式	可选排程模式
极性	正、负、先正后负
耦合电容	33 nF

通用参数

产品配件

选配主机发生器

EFT 500系列	最高脉冲耐压5 kV 内置单相/三相，AC 380 V 32 A DC 400 V 32 A
EFT 600系列	最高脉冲耐压6 kV 内置单相/三相，AC 380 V 32 A DC 400 V 32 A
EFT 700系列	最高脉冲耐压7 kV 内置单相/三相，AC 400 V 32 A DC 400 V 32 A
EFT 800系列	最高脉冲耐压8 kV 内置单相/三相，AC 400 V 32 A DC 400 V 32 A

选配附件

标配附件

电源线、保险丝、测试线、接地线、CN25线、射频电缆、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：电快速瞬变脉冲群模拟器下一页：高压大功率脉冲群耦合/去耦网络返回列表

EUT电源输入/输出端口	拔插式绝缘插头
工作电源范围	AC 220 V，±10%，50/60 Hz
保险丝	6 A
最大功耗	500 W
辅助接口	D-sub 25pin
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机箱尺寸	22U 600 mm(W)1250 mm(H)800 mm(D)
仪器重量	约 100 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

1	脉冲群校准套件	型号：EFT-CA-KIT(SHV) 脉冲群校准套件: EFT衰减器，满足脉冲群校准 TFB 500(SHV)：输入阻抗50 Ω、输出阻抗50 Ω、衰减54 dB TFB 1000(SHV)：输入阻抗1000 Ω、输出阻抗50 Ω、衰减60 dB ±3dB带宽：＞400 MHz 输入端口：SHV(母) 输出端口：BNC(母) 最大脉冲电压： TFB 500(SHV) 4.4 kV(受限于冲击能量) TFB 1000(SHV) 8.8 kV(受限于连接器) 高压射频连接器：SHV-BNC-JJ BNC转香蕉插头：BNC(K)-2BP(J) 尺寸：250 mm(W)77 mm(H)203 mm(D) 重量：约778 g
2	抗扰度测试软件	型号：Corelab 兼容Windows 7 / 8 / 10 / 11操作系统。支持以太网接口和串口通讯模式。支持参数排程测试、测试序列，一键进行测试，操作简单。可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
