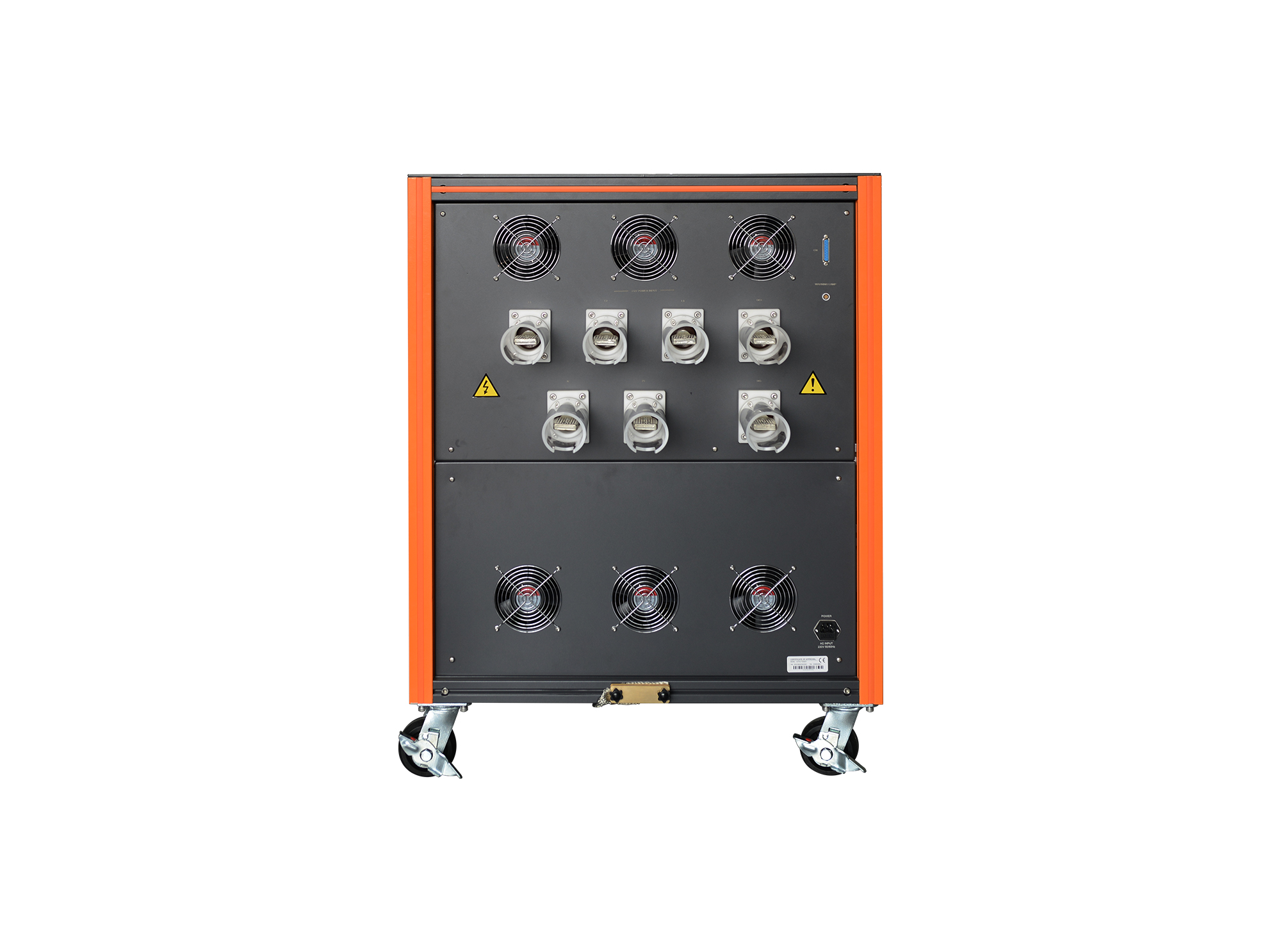

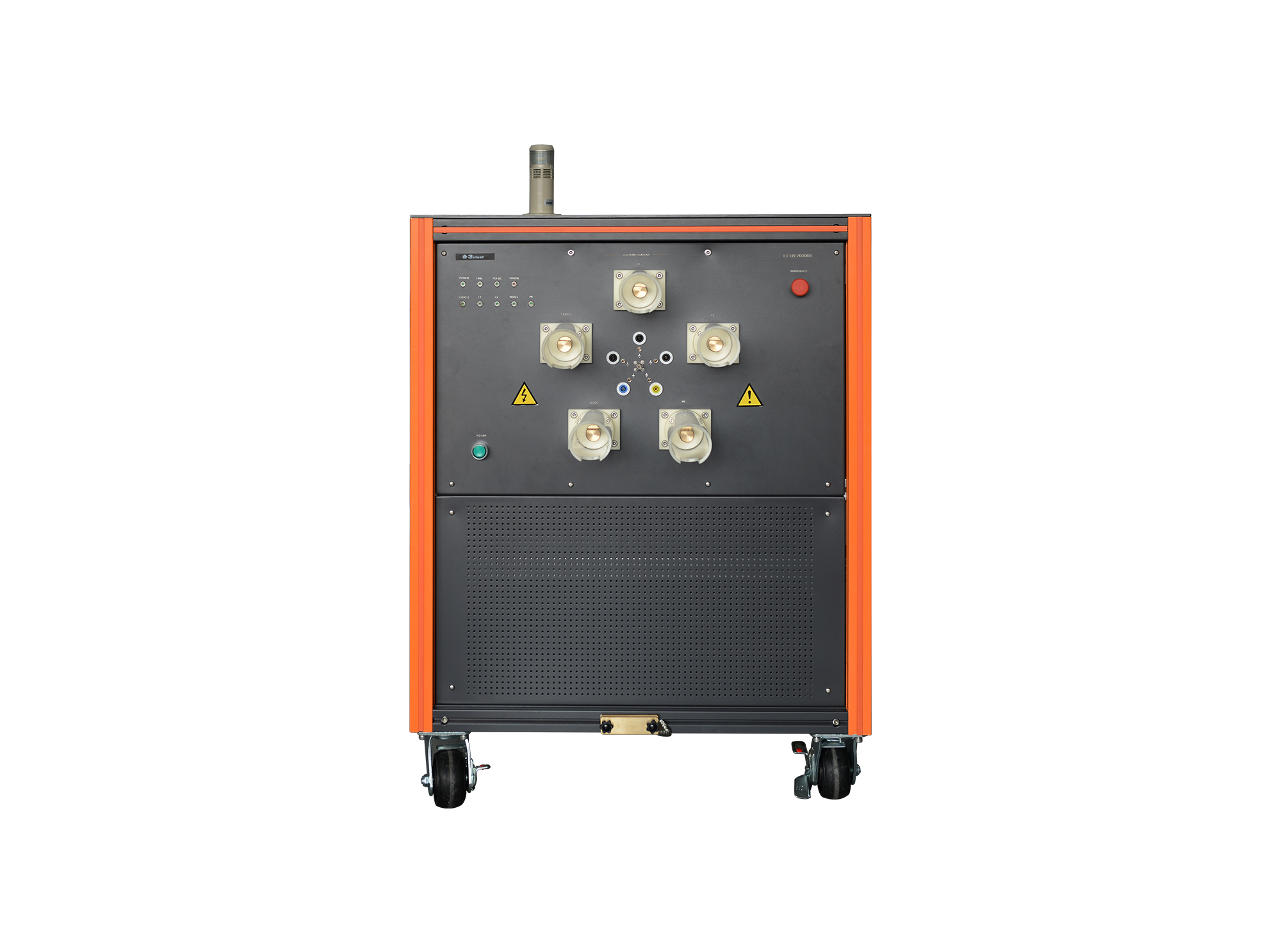

脉冲群耦合/去耦网络

EFTN 70300T

EFT 700G/EFTN 70300T高压大功率脉冲群测试系统，是专门设计的一款高压大功率测试设备，性能完全满足欧盟CE认证及CCC认证。系统内置EFT 700G信号发生器主机和EFTN 70300T三相五线大功率全自动叠加耦合/去耦网络，可以满足对新能源测试系统以及大功率负载测试的要求。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

EFT 700G/EFTN 70300T高压大功率脉冲群测试系统，是专门设计的一款高压大功率测试设备，性能完全满足欧盟CE认证及CCC认证。系统内置EFT 700G信号发生器主机和EFTN 70300T三相五线大功率全自动叠加耦合/去耦网络，可以满足对新能源测试系统以及大功率负载测试的要求。具有可靠性好、性能稳定、使用方便等特点。EUT高压大功率带载能力，DC 1500 V 310 A、AC 700 V 310 A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。

产品特点

> EUT 直流负载能力DC 1500 V 310 A;
> EUT 交流负载能力AC 700 V 310 A三相五线;
> 最高输出脉冲电压7KV；
> 对试验电压、极性、相位同步角度等试验参数;进行排程设置，实现全自动网络投切功能;
> 任意线路的相位角度叠加.

产品标准

IEC标准

GB/T标准

GB/T 17626.4

EN标准

EN 61000-4-4

应用行业

产品参数

电快速瞬变脉冲群模拟器EFT 700G

测试电压范围	0.2 kV ~ 7 kV ±10%
极性	正、负、先正后负
源阻抗	50 ohm
脉冲波形	5/50 ns，50 ohm 、1000 ohm负载
上升时间	5 ns±30%，50 ohm负载，1000 ohm负载
脉冲持续时间	50 ns，±30%，50 ohm负载 50 ns，-15/+100 ns，1000 ohm负载
脉冲频率	0.1 kHz ~ 1000 kHz
单个脉冲群数量	标准75个（1-267个）
脉冲群周期	11 ms - 10100 ms
测试持续时间	1 s ~ 9999 s
触发方式	自动、手动、外部触发
同步	0°-360°，分辨率1°步进设置或随机方式

耦合去耦网络EFTN 70300T

通用参数

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：脉冲群耦合/去耦网络下一页：高压大功率脉冲群测试系统返回列表

三相全自动耦合/去耦网络	电快速瞬变脉冲群测试，电压可达7kV
EUT带载能力	Max AC 700 V 310 A 50/60 Hz三相五线 Max DC 1500 V 310 A
EUT带载耐短时冲击电流能力	峰值400 A
EUT投切方式	自动投切
相位同步	L1、L2、L3、N、PE，任意线路的相位角度叠加
耦合路径	L1、L2、L3、N、PE，任意路径
耦合电容	33 nF
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压10%

机柜尺寸	80012001050mm(长×宽×高)
重量	约100 kg
环境温度	15 ℃ ~ 35 ℃
相对湿度	10% ~ 75%
气压范围	86 kPa ~ 106 kPa

脉冲群耦合/去耦网络 EFTN 70300T
