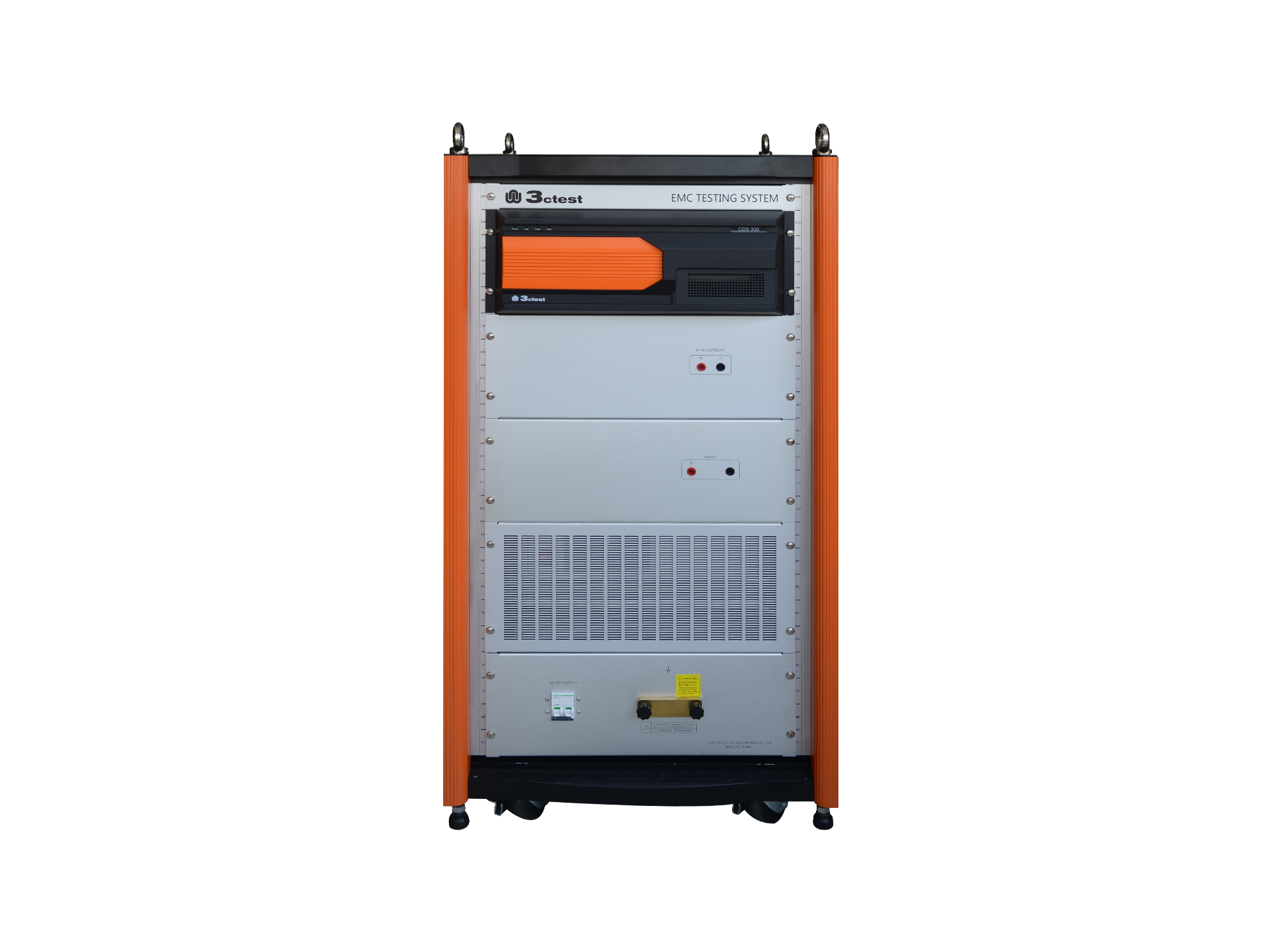

共模传导干扰模拟器

CDS 300

开路电压

10 V ~ 330 V

信号等级

（1~330）V均方根值或直流

测试等级1

10 V，持续时间 1 s

测试等级2

30 V，持续时间 1 s

测试等级3

100 V，持续时间 1 s

测试等级4

300 V，持续时间 1 s

输出阻抗

50 W±10%

总谐波失真

<10%(正弦波)

相位同步

0°±5%

直流纹波

< 5%

下降/上升时间

1 μs-5 μs之间

信号等级

（0.1-30）V均方根值

测试等级1

1 V-0.1 V-1 V

测试等级2

3 V-0.3 V-3 V

测试等级3

10 V-1 V-10 V

测试等级4

30 V-3 V-30 V

输出阻抗

50 W±10%

总谐波失真

<1%(正弦波)

波形：

正弦，总谐波畸变<5%

开路电压：

0.1 V ~ 20 V

负载阻抗：

10 Ω±30%

最大电流

5 A

负载阻抗

1 Ω±0.3 Ω

BNC输出

10:1（0.1 V/A）

环境温度

15 ℃ ~ 35 ℃

外形尺寸

22U

重量

约100 kg

2、耦合网络 CN416M4N-32

EUT电压范围: 三相4线，32 A，线-地  250 V AC/DC

试验电压范围: DC-300 V

频率范围: DC（162/3 Hz、50 Hz、60 Hz）    2   kHz~150 kHz

3、耦合网络 CN416M5-32

EUT电压范围: 三相5线，32 A，线-地  250 V AC/DC

试验电压范围: DC-300 V

频率范围: DC（162/3 Hz、50 Hz、60 Hz）2   kHz~150 kHz

4、耦合去耦网络 CDN416T2

频率范围: 2 kHz ~150 kHz，

线数: 2，

最大电流: 0.5 A，

最大电压: AC 150 V DC 200 V，

接头: terminal block

5、耦合去耦网络 CDN416T4

频率范围: 2 kHz ~ 150 kHz，

线数:4，

最大电流: 0.5 A，

最大电压: AC 150 V DC 200 V，

接头: terminal block

6、耦合去耦网络 CDN416T8

频率范围: 2 kHz ~ 150 kHz，线数: 8，

最大电流: 0.5 A，

最大电压: AC 150 V DC 200 V，

接头: terminal block

7、隔离变压器

根据客户选择单相或者三相电源的功率进行配置选择。用于进行IEC/EN 61000-4-16的耦合去耦波形测试

8、CoreLab 抗扰度测试软件

支持Windows 7及以上,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；

用户可自定义任意波形（标准库以外）；

它能够自动/手动识别所连接的CoreLab测试设备并进行自动配置；

基于模板的报告功能可以帮助用户灵活地生成测试报告。

9、耦合去耦网络 CDN419M3-32

EUT电压范围: 单相3线，32 A,  250 V AC/DC

频率范围: 2 kHz~150 kH

10、耦合去耦网络 CDN419M4N-32

EUT电压范围: 三相4线，32 A，线-地250 V AC/DC

频率范围: 2 kHz~150 kH

11、差模电流测试模块 WCT 20

频率范围：2 kHz ~ 150 kHz

最大电流：5 A

最大电压：＜22 V

阻抗：1 Ω±0.3 Ω

12、差模电压测试模块 R419-10

差模电压测试匹配模块，电阻值：10 Ω

13、平衡非平衡阻抗转换器 Balun50/10

特性阻抗：50 Ω/10 Ω

频率范围：2 kHz~150 kHz

最大输入电压（Vpp）：400 V

14、耦合网 CN14598-19

EUT最大电压: 250 V AC

EUT最大电流: 32 A

15、差模电流测试模块 RJJF-100

100 Ω
