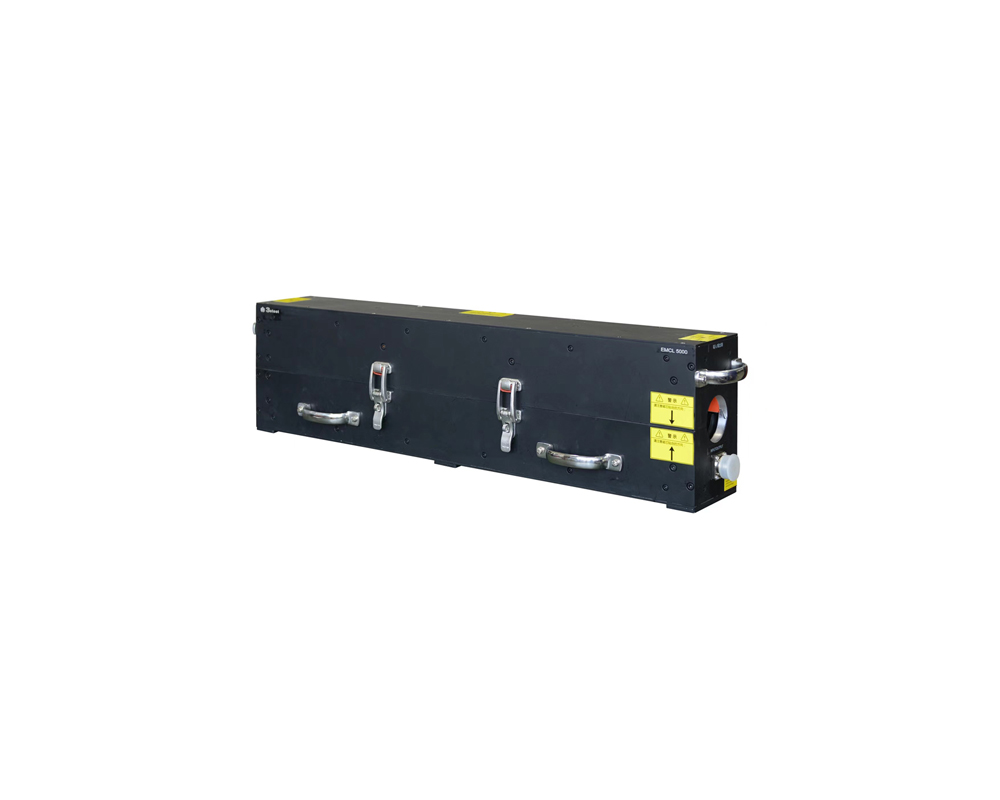

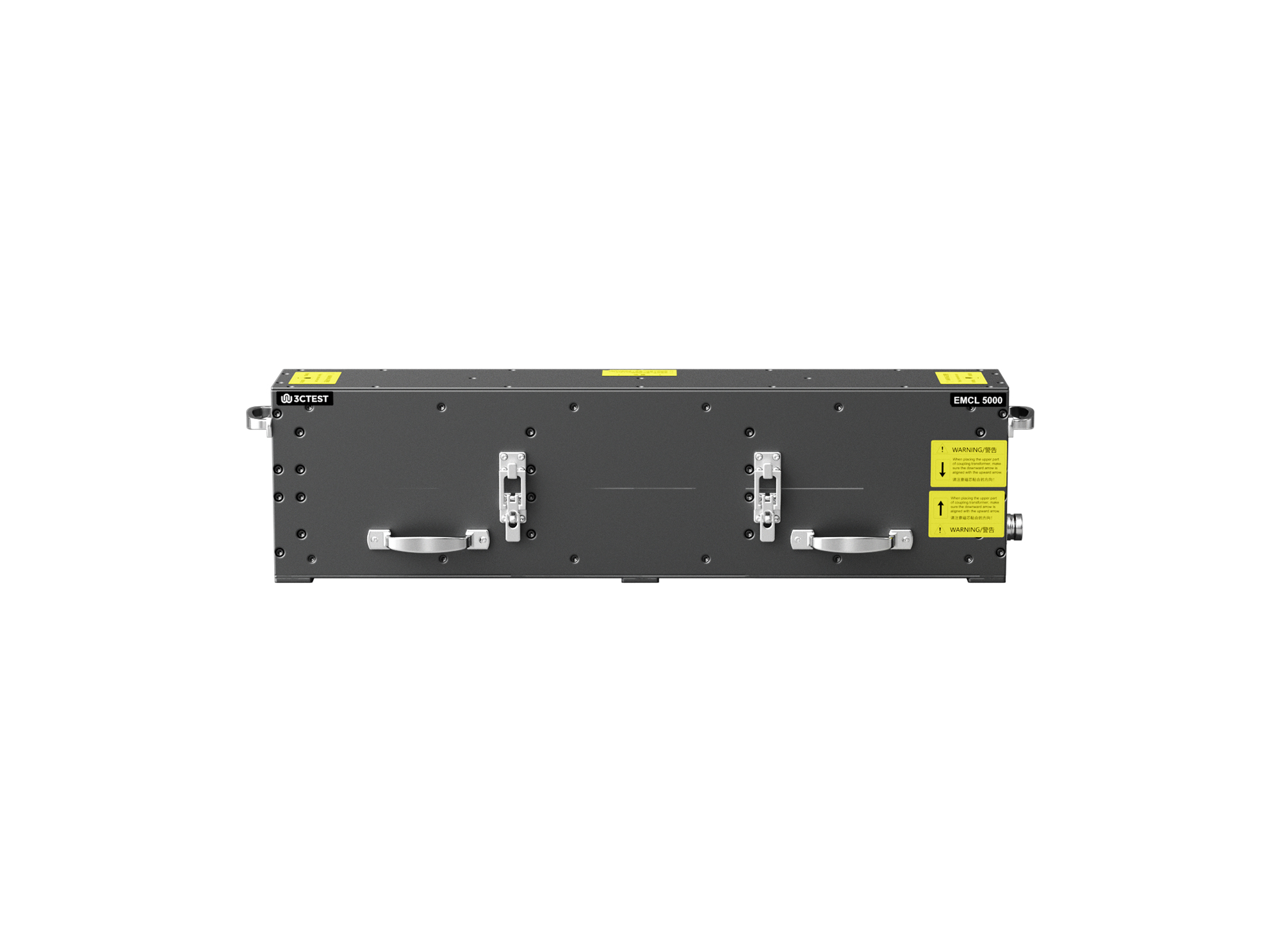

电磁耦合夹

EMCL 5000

电磁耦合夹EMCL 5000是一种大电流耦合装置，它可以将时谐信号电流或脉冲信号电流通过磁耦合方式传递给受试设备（EUT），具有波形无畸变、与EUT物理隔离等特点。

产品概述

电磁耦合夹EMCL 5000是一种大电流耦合装置，它可以将时谐信号电流或脉冲信号电流通过磁耦合方式传递给受试设备（EUT），具有波形无畸变、与EUT物理隔离等特点。满足MIL-STD-188-125-1 and -2 High-Altitude Electromagnetic Pulse (HEMP) Protection For Ground-Based C4I Facilities Performing Critical, Time-Urgent Missions、GJB 8848-2016系统电磁环境效应试验方法等标准大电流注入的需要，广泛应用于电磁兼容传导敏感度（抗扰度）测试。

EMCL 5000电磁耦合夹s21曲线.png

图 EMCL 5000电磁耦合夹s21曲线

产品标准

其他标准

产品参数

技术参数

最大峰值电流	5 kA
频率范围	500kHz-30MHz（+0/-10dB）
初级电感量	≥5μH
最大EUT线缆直径	60 mm
接口形式	7/16 RF连接器
尺寸	191mm×211mm×844mm（宽×高×长）
工作温度	0℃-65℃
重量	40kg

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！
