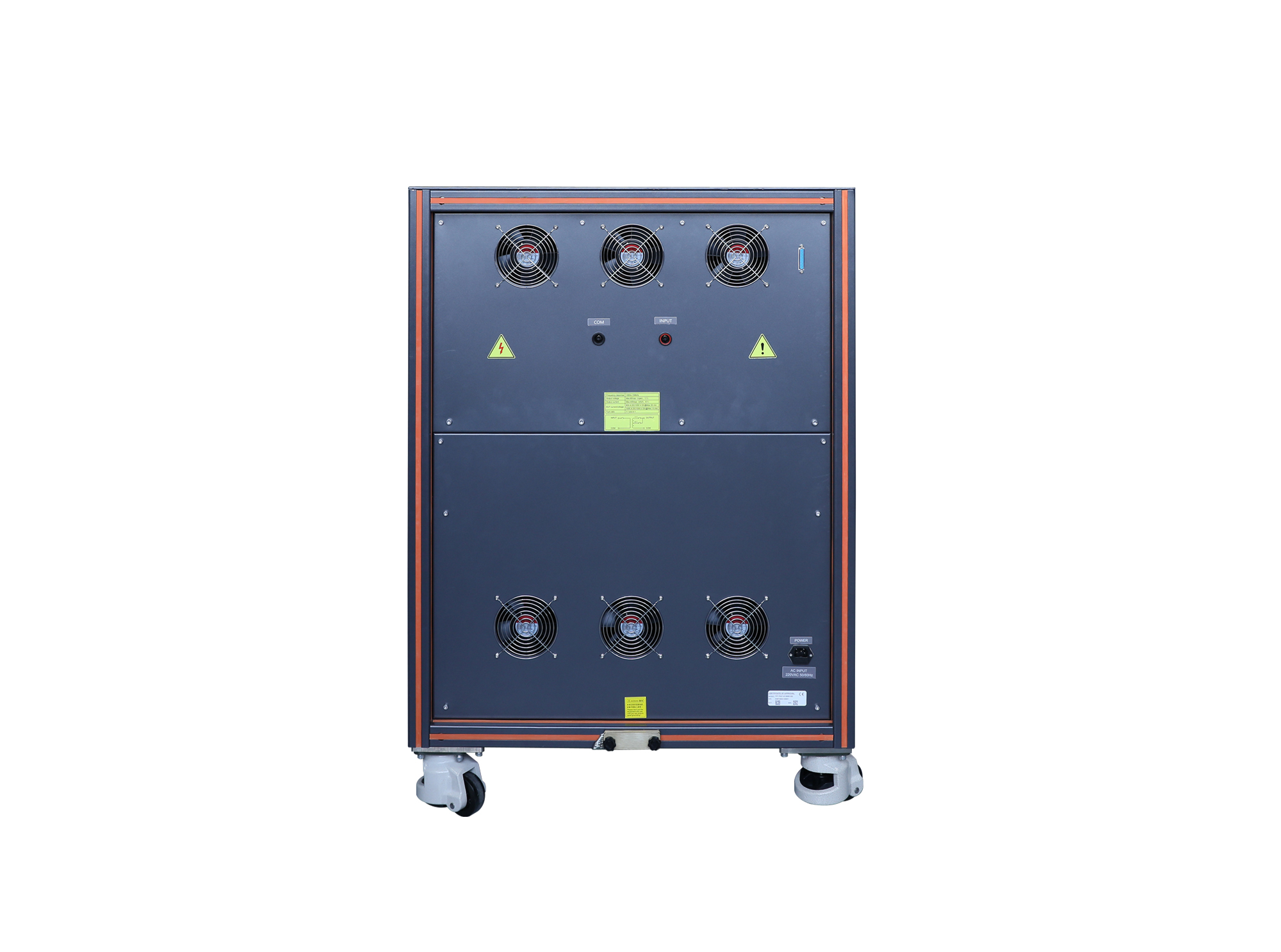

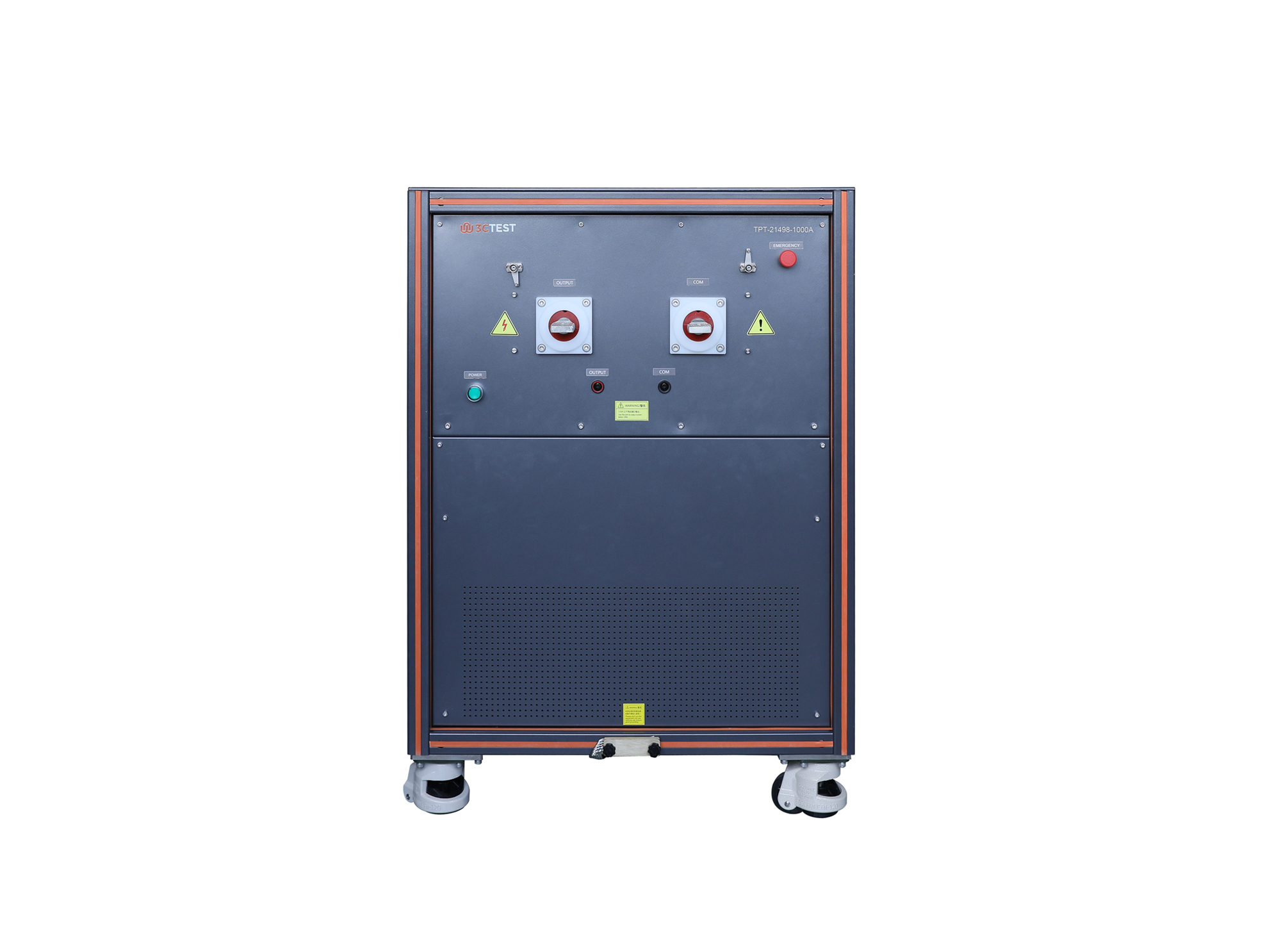

耦合变压器

TPT-21498-1000A

TPT-21498-1000A耦合变压器专为高压大电流设备的纹波抗扰度测试而设计，适用于ISO 21498-2、ISO 7637-4及VW 80300等标准。

产品概述

TPT-21498-1000A耦合变压器专为高压大电流设备的纹波抗扰度测试而设计，适用于ISO 21498-2、ISO 7637-4及VW 80300等标准。其采用磁耦合方式，可将时谐正弦信号或脉冲信号高效传递至受试设备（EUT），具备宽频带传输、高耦合效率以及耐受严苛瞬态波形的能力，广泛适用于汽车电子零部件、新能源电力、航空航天等电磁兼容抗扰度测试场景。

系统配置


① PC配套测试软件Autolab

② 电动车高压电性能综测仪 EVTS系列

③ 高压人工网络AN系列 / 高压测试装置HTS系列

④ 高压直流短路模拟器 HDSS 系列

⑤ 宽范围可调节预充电回路测试装置 RC系列

⑥ 纹波信号发生器 RSG 系列

⑦ 耦合变压器 TPT 系列

⑧ 电动汽车抛负载模拟器 EVDG 20 / 电动汽车脉冲干扰发生器 EVPG 20 / 电动汽车脉冲干扰模拟器EVPS 系列

设备连接


① PC配套测试软件Autolab

② 纹波信号发生器RSG系列

③ 耦合变压器TPT-21498-400A

④ 电动车高压电性能综测仪 EVTS系列

产品特点

> 专为高压大电流设备的纹波抗扰度测试而设计

> 双匝比设计，高电压/大电流耦合灵活切换

> 适用于ISO 21498-2、ISO 7637-4、VW 80300标准

> 最大带载能力可达1000 A DC/1000 V DC

> 宽频带 100 Hz ~ 150 kHz 设计，耦合效率高

> 多功能万向轮设计，方便运输/固定

产品标准

ISO标准

其他标准

VW 80300

应用行业

产品参数

技术参数

频率范围	100 Hz ~ 150 kHz
最大耦合电压	80 Vpp（开路，1:1）
最大耦合电流	400 App（短路，4:1）
匝比	1:1 and 4:1
最大EUT电流/电压*	600 A DC/1000 V DC@Max 30 min 1000 A DC/1000 V DC@Max 15 min
尺寸	800 mm(W)1150 mm(H)1200 mm(D)
重量	620 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa
* 耦合变压器最长工作时间受最大EUT电流限制，建议600 A DC/1000 V DC使用时，工作时间不大于30 min；1000 A DC/1000 V DC使用时，工作时间不大于15 min。

产品配件

选配附件

1	汽车抗扰度测试软件	型号：AutoLab 支持windows 7、windows 8、windows 10和windows 11。使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，满足ISO 21498-2, VW 80300标准测试。
2	电动车高压电性能综测仪	型号：EVTS 系列符合标准：ISO 21498、VW 80300 直流电压范围：0 ~ 1,500 V DC 直流电流能力：最大600 A，可定制更大电流
3	高压人工网络	型号：AN 系列符合标准：ISO 21498、VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：最大800 A，可定制更大电流
3	高压测试装置	型号：HTS 系列符合标准：VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：0 mΩ、50 mΩ 300 A、100 mΩ 200 A、200 mΩ 100 A
4	高压直流短路模拟器	型号：HDSS 系列符合标准：ISO 21498 6.12 输入电压范围：0 ~ 1,500 V DC 短路持续电流：500 A，可定制更大电流
5	宽范围可调节预充电回路测试装置	型号：RC 系列符合标准：VW 80300 EHV-04 输入电压范围：0 ~ 1,500 V DC 电容：10 μF ~ 1,200 μF 直流电流能力：最大300 A，可定制更大电流
6	纹波信号发生器	型号：RSG 系列符合标准：ISO 21498、VW 80300 最大开路输出电压：160 Vpp 最大输出电流：200 App 频率范围：10 Hz~300 kHz
7	耦合变压器	型号：TPT 系列符合标准：ISO 21498、VW 80300 最大耦合电压：160 Vpp 最大耦合电流：400 App 直流电流能力：最大1000 A，可定制更大电流
8	电动汽车抛负载模拟器	型号：EVDG 20 符合标准：VW 80300 EHV-10 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流
	电动汽车脉冲干扰发生器	型号：EVPG 20 符合标准：VW 80300 EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流
	电动汽车脉冲干扰模拟器	型号：EVPS 系列符合标准：VW 80300 EHV-10 & EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大300 A，可定制更大电流
