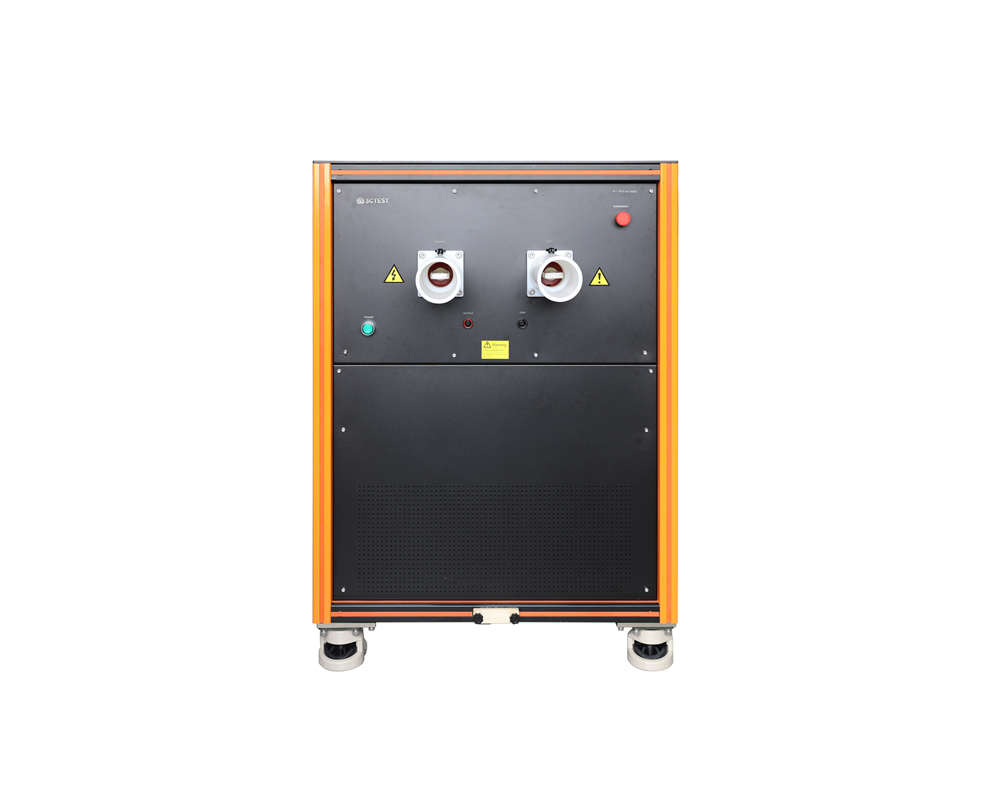

耦合变压器

TPT-7637-4C1000C

针对ISO 21498-2:2021、ISO 7637-4:2020等标准中抗扰度测试需要而设计的宽带耦合变压器，可以将时谐信号（正弦）或脉冲信号通过磁耦合方式传递给受试设备（EUT）。

产品概述

TPT-7637-4C1000C耦合变压器是针对ISO 21498-2:2021、ISO 7637-4:2020等标准中抗扰度测试需要而设计的宽带耦合变压器，可以将时谐信号（正弦）或脉冲信号通过磁耦合方式传递给受试设备（EUT），具有波形无畸变、功率容量大、与EUT物理隔离等特点。

产品特点

>负载电流大
>功率容量大
>频率范围宽
>22U机柜设计，方便运输

产品标准

ISO标准

其他标准

应用行业

产品参数

技术参数

频率范围	300 Hz-150 kHz
最大耦合电压	160 Vpp（开路，1:1）
最大耦合电流	240 App（短路，4:1）
匝比	1:1 and 2:1 and 4:1
最大EUT电流/电压*	600 A DC/1000 V DC@Max 20 min; 1000 A DC/1000 V DC@Max 10 min
最大耦合电压	160 Vpp（开路，1:1）
尺寸	800 mm (宽) 1150 mm(高)1405 mm (深)
重量	570 kg
温度范围	15℃~35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa
尺寸	800 mm (宽) 1150 mm(高)1405 mm (深)
重量	570 kg
温度范围	15℃~35℃
* 耦合变压器最长工作时间受最大EUT电流限制，建议600 A DC/1000 V DC使用时，工作时间不大于20 min； 1000 A DC/1000 V DC使用时，工作时间不大于10 min。
