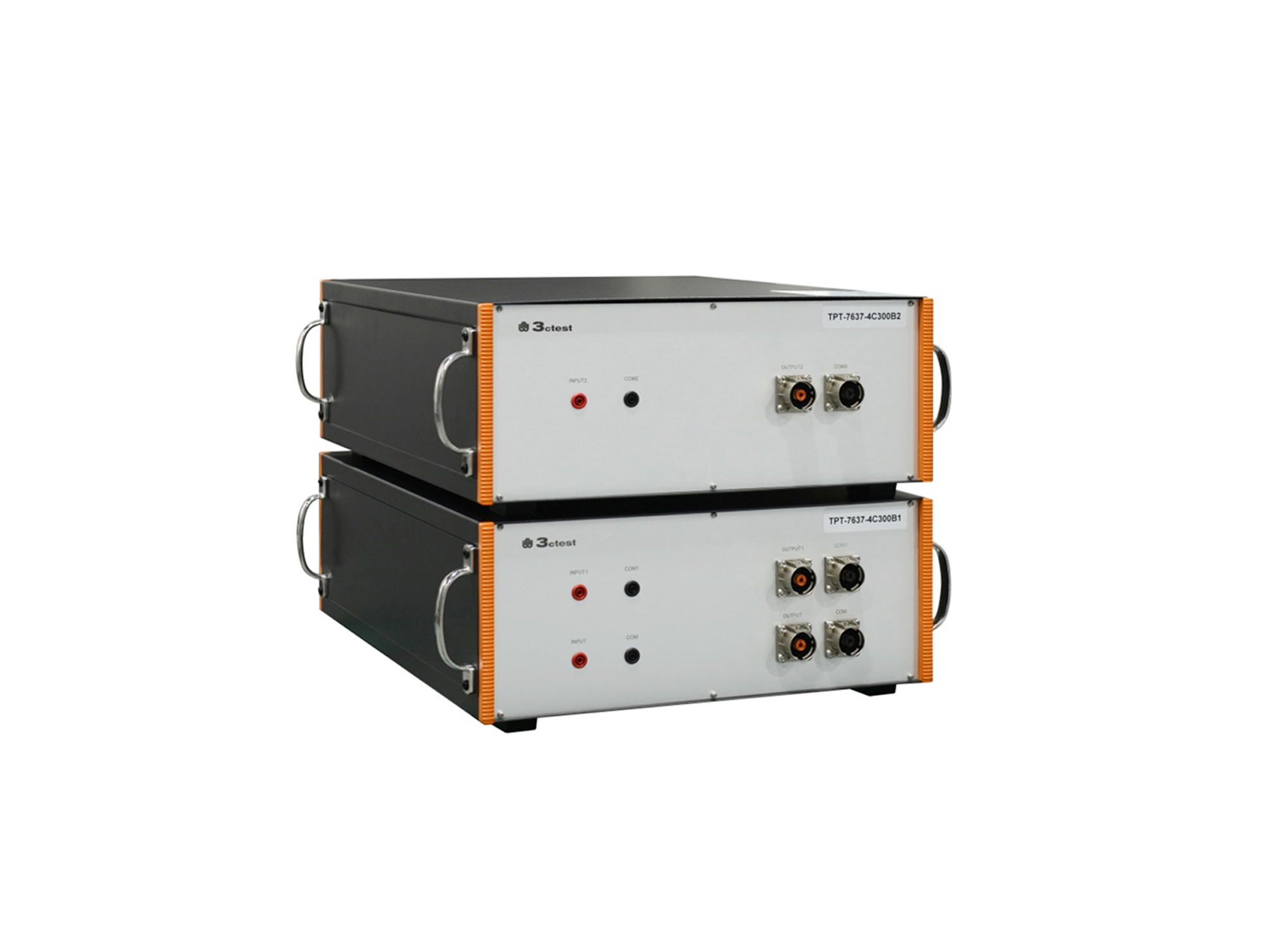

耦合变压器

TPT-7637-4C300B1/B2

TPT-7637-4C300B1/B2耦合变压器是针对ISO 7637-4:2020中的低频正弦骚扰脉冲B瞬态抗扰测试设计的宽带耦合变压器，可以将时谐信号（正弦）或脉冲信号通过磁耦合方式传递给受试设备（EUT）

产品概述

TPT-7637-4C300B1/B2耦合变压器是针对ISO 7637-4:2020中的低频正弦骚扰脉冲B瞬态抗扰测试设计的宽带耦合变压器，可以将时谐信号（正弦）或脉冲信号通过磁耦合方式传递给受试设备（EUT），具有波形无畸变、与EUT物理隔离等特点，也可应用于GJB 151B等标准的传导敏感度（抗扰度）测试。

产品特点

> 负载电流大
> 功率容量大
> 频率范围宽
> 高压屏蔽电源端口

产品标准

ISO标准

GJB标准

GJB 151B

其他标准

VW 80300

应用行业

产品参数

技术参数

频率范围	10 Hz ~ 300 kHz
最大输入输出交流电压	140 Vpp
最大输入输出交流电流	100 App
最大EUT电流	DC 300 A
最大EUT电压	DC 1500 V
输入端子	75 A空心同轴端子
输出端子	300 A高压屏蔽端子
匝数比	1:1
尺寸	4U 440 mm (W)190 mm (H)585 mm (D)
重量	单台约65 kg

产品配件

标配附件

电源线、测试线、接地线、产品质保书

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

1	纹波信号发生器	型号：RSG 80C50 最大开路电压（Vpp）：160 Vpp 最大输出电流（App）：100 App 频率范围：10 Hz ~ 300 kHz
2	纹波信号发生器	型号：RSG 80C100 最大开路电压（Vpp）：160 Vpp 最大输出电流（App）：200 App 频率范围：10 Hz ~ 300 kHz
