耦合去耦网络

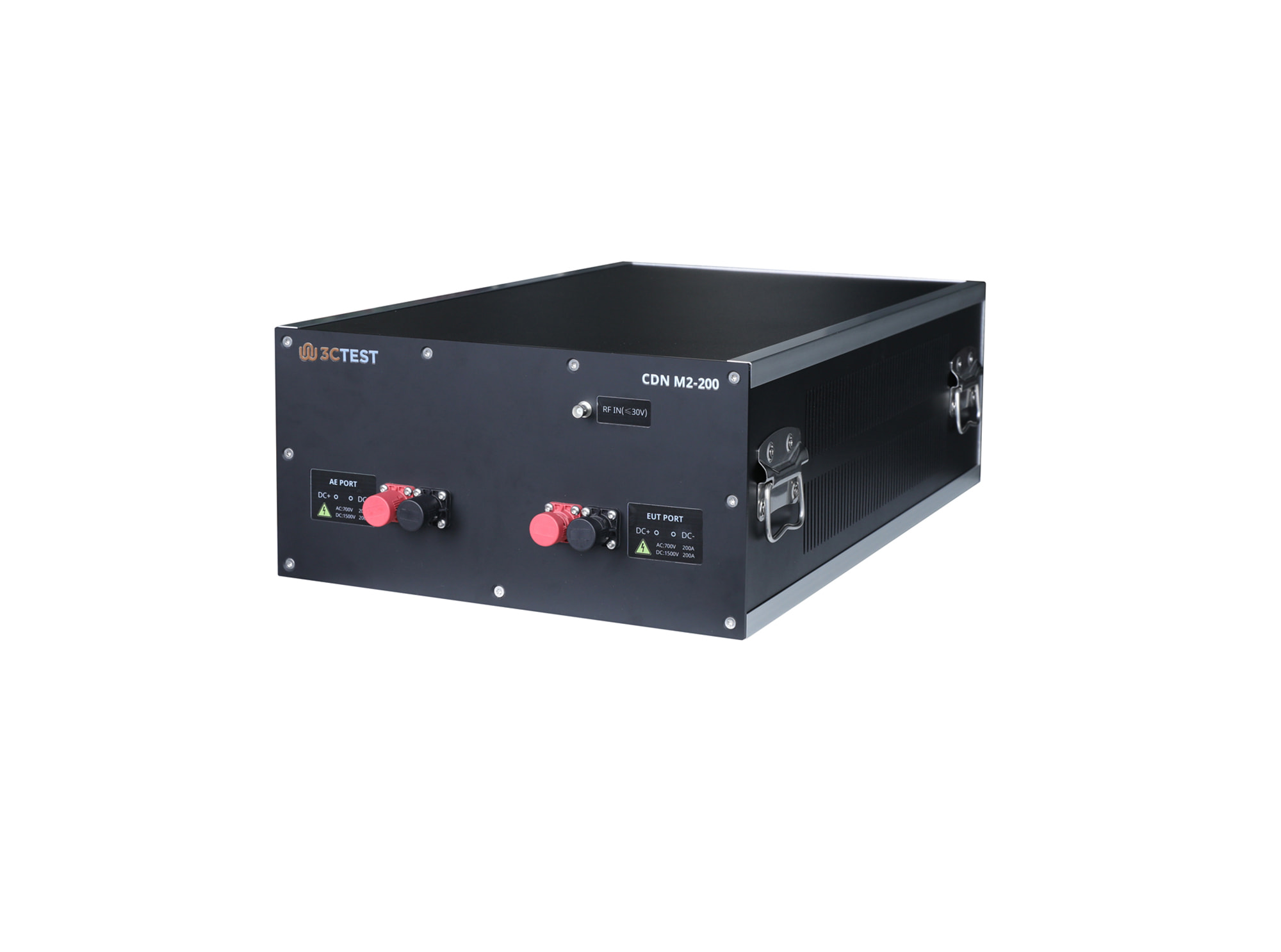

CDN M2-200

CDN M2-200耦合去耦网络专为大功率电气设备打造，采用三相五线制设计，可在电磁兼容（EMC）传导抗扰度测试中，将射频共模干扰信号可靠耦合至三相供电电源线，并同时对被测设备（EUT）与辅助设备（AE）之间实现高效的射频去耦隔离

产品概述

CDN M2-200耦合去耦网络专为大功率电气设备打造，采用三相五线制设计，可在电磁兼容（EMC）传导抗扰度测试中，将射频共模干扰信号可靠耦合至三相供电电源线，并同时对被测设备（EUT）与辅助设备（AE）之间实现高效的射频去耦隔离，从而保障测试结果的准确性与系统运行的安全性，其最大带载能力高达200 A。CDN M2-200被广泛用于电力电子、工业控制、新能源发电（如光伏、风力发电系统）、智能电网及大功率电气设备等领域的EMC合规性测试。

产品特点

> 高达200 A 700 V AC/ 1,500 V DC的强劲带载能力，可应对大功率设备的严苛测试需求

> 突破大功率CDN的阻抗设计瓶颈，兼顾带载能力与标准阻抗曲线，确保传导抗扰度测试合规可复现

> 采用 150 kHz 至 230 MHz 的宽频带设计，确保在标准范围内具备稳定的响应特性

> 专门针对非屏蔽电源线的试验场景而优化，适用于此类线缆的电磁兼容性考核

产品标准

IEC标准

IEC 61000-4-6

GB/T标准

GB/T 17627.6

EN标准

EN 61000-4-6

应用行业

产品参数

技术参数

频率范围	150 kHz ~ 230 MHz
射频信号输入端口	BNC
最大EUT电流/电压	200 A 700 V AC/1,500 V DC（Line-Ground） EUT/AE 50 mm²
射频输入功率	6 W
共模阻抗	150 kHz ~ 24 MHz：150 Ω±20 Ω 24 MHz ~ 80 MHz： 150 Ω+60 Ω/ -45 Ω 80 MHz ~ 230 MHz：150 Ω±60 Ω
机箱尺寸	435 mm(W)215 mm(H)670 mm(D)
仪器重量	约16 kg

产品配件

标配附件

电源线、CDN校准转接头、150/50Ω校准装置、冷压式线鼻子、十字圆头螺钉三组合、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：传导抗扰测试系统下一页：耦合去耦网络返回列表

1	射频传导抗扰度测试仪*	型号：CST系列频率范围：100 kHz ~ 230 MHz 最大1dB增益：51.8 dB ± 2 dB（150 W）输出阻抗：50 Ω
2	CDN校准装置150Ω转50Ω	型号：CDN 100KIT 插入损耗：9.5 dB ± 0.5 dB 150 Ω转50 Ω适配器数量2
3	电流注入钳	型号：BCIP-500 频率：2 kHz ~ 500 MHz 功率：100 W（持续30 min） 150 W（持续15 min） 200 W（持续5 min）
4	电流注入钳校准装置	型号：BCICF-500 频率：DC ~ 500 MHz 特性阻抗：50 Ω 内体直径：40 mm
5	校准装置 150Ω转50Ω	型号：BCI 100KIT 插入损耗：9.5 dB ± 0.5 dB 150 Ω转50 Ω适配器数量2
6	电磁钳	型号：EM CL100 频率：100 kHz ~ 1GHz 功率：100 W（持续5 min）耦合去耦方向系数大于10 dB>0.1 MHz 包含150Ω转50Ω校准装置
*CST系列技术参数差异详见官网。
