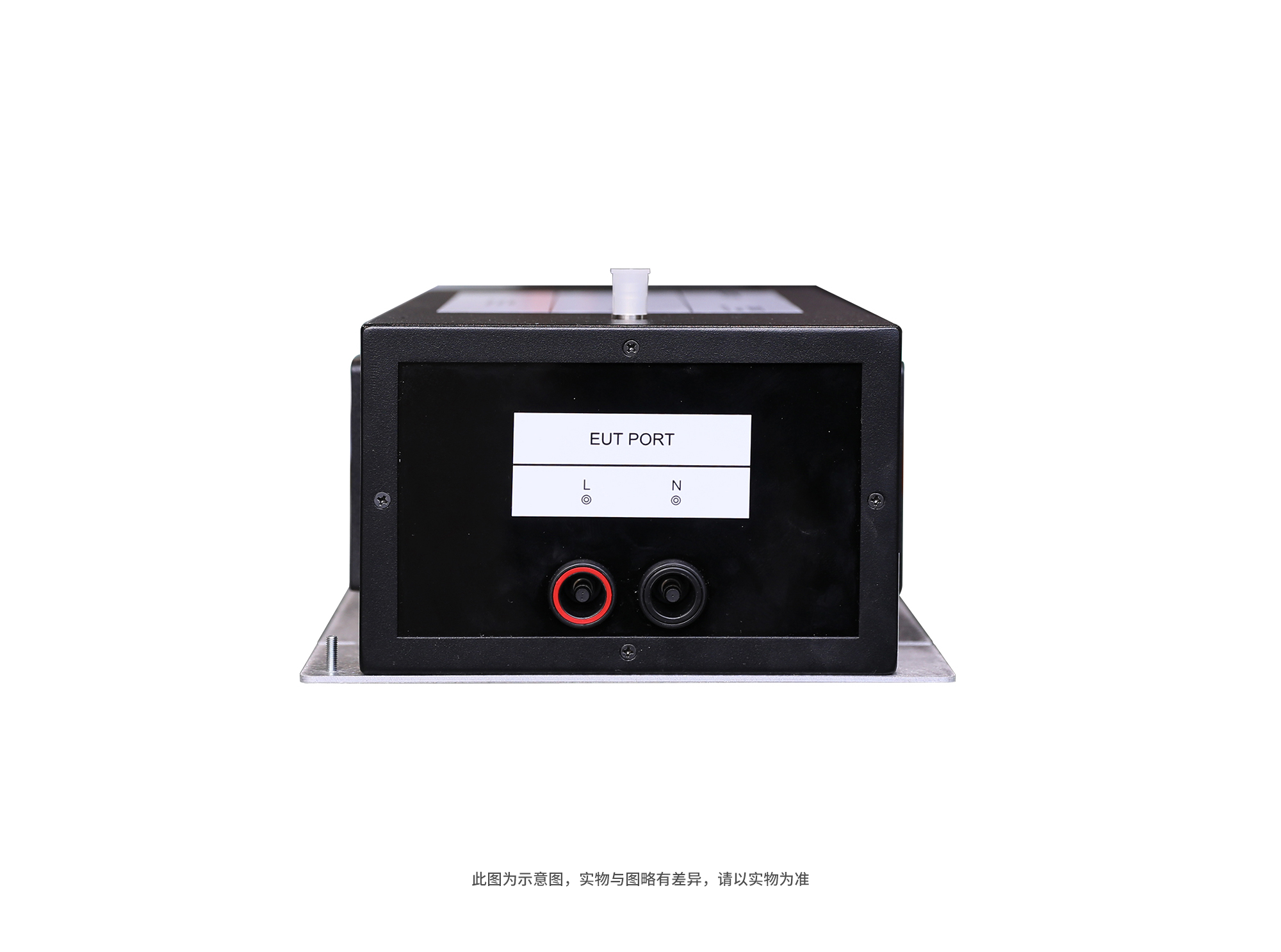

耦合去耦网络

CDN M2HV-32

最大交流电压（线-地）

AC 1000 V

最大直流电压（线-地）

DC 2000 V

最大电流

32 A

射频信号输入端

BNC(母)

EUT 端口/ AE 端口

4 mm香蕉头

共模阻抗（EUT）

150 kHz ~ 24 MHz：150 Ω ± 20 Ω
24 MHz ~ 80 MHz：150 Ω﹢60 Ω/-45 Ω
80 MHz ~ 230 MHz：150 Ω﹢60 Ω/-60 Ω

分压系数（RF 输入-EUT 端）

150 kHz ~ 80 MHz：9.5 dB ± 1 dB
80 MHz ~ 230 MHz：9.5 dB ± 2 dB

共模干扰抑制（RF 端口/AE）

150 kHz：＞60 dB
1.5 MHz：＞60 dB
30 MHz：＞60 dB
80 MHz：＞50 dB
230 MHz：＞40 dB

尺寸

170 mm(W)*115 mm(H)*210 mm(D)

重量

约 4.2 kg
