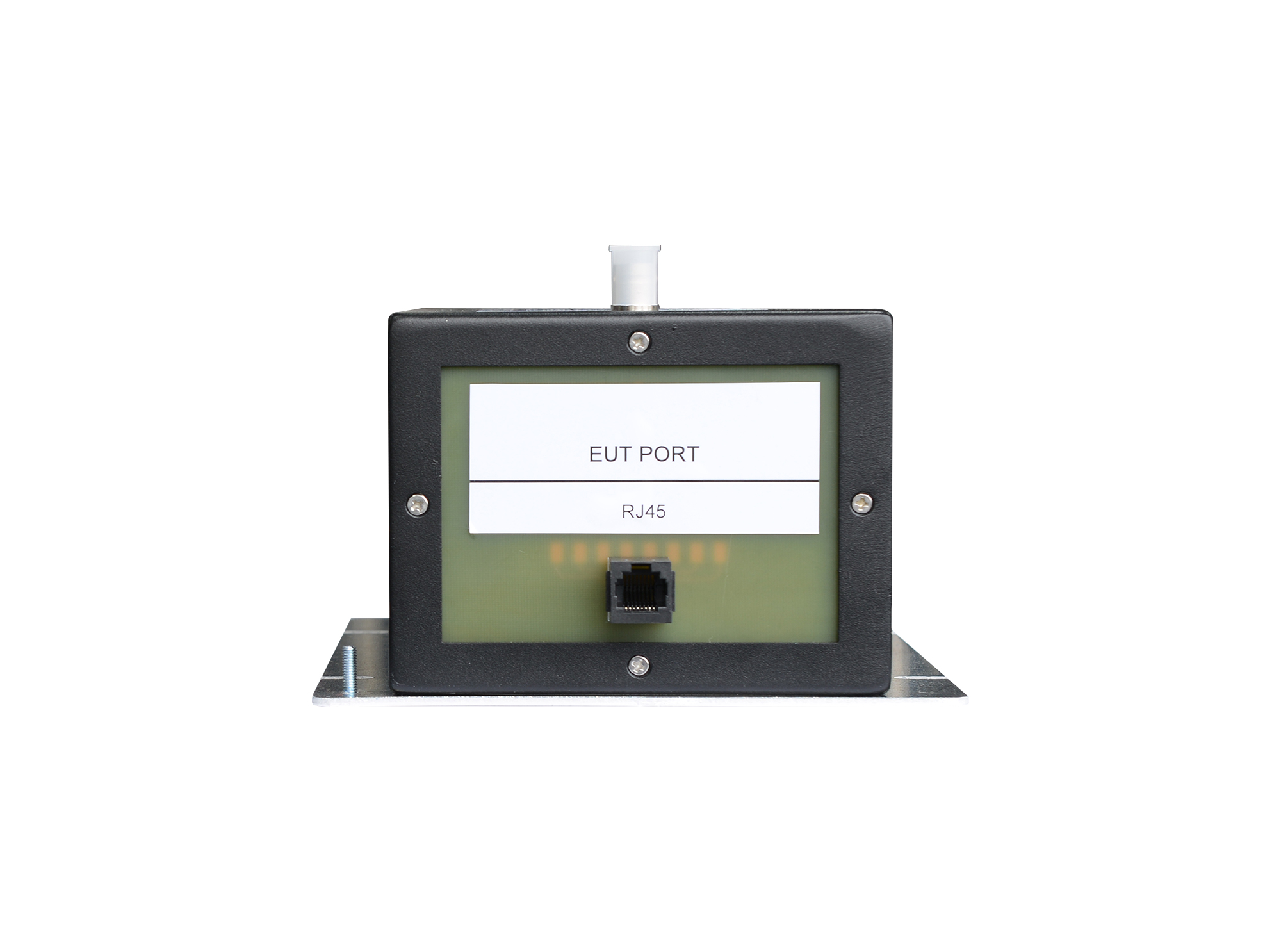

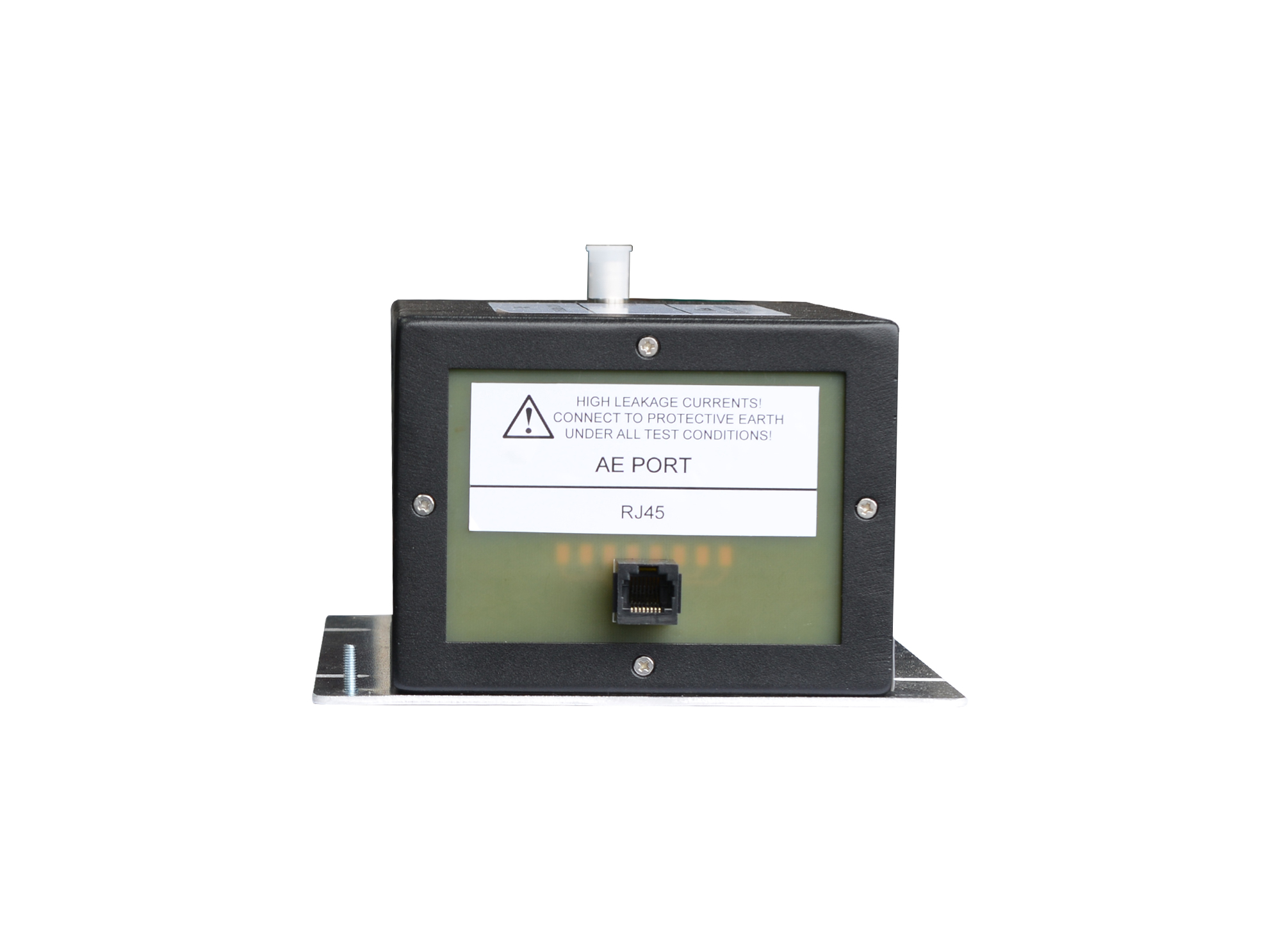

非屏蔽对称线耦合去耦网络

CDN RJ45

标准

IEC/EN 61000-4-6

频率范围

150 kHz~230 MHz

最大交流电压（线-地）

100 V

最大直流电压（线-地）

150 V

最大电流

1 A

RF输入接口（BNC）

<20 V

EUT端口类型

RJ45

AE端口类型

RJ45

共模阻抗(EUT)

150 kHz~24 MHz

150 Ω±20 Ω

24 MHz~80 MHz

150 Ω +60 Ω /-45 Ω

80 MHz~230 MHz

150 Ω +60 Ω /-60 Ω

BNC 50ohm同轴终端负载

 TF2-1-BNC(J) 2W DC-1G
