IEC/EN 61000-4-6对耦合/去耦网络（CDN）系列的设计和性能做了明确的规定。对每款耦合/去耦网络使用的线缆类型和所传输的信号也做了详细的规定。

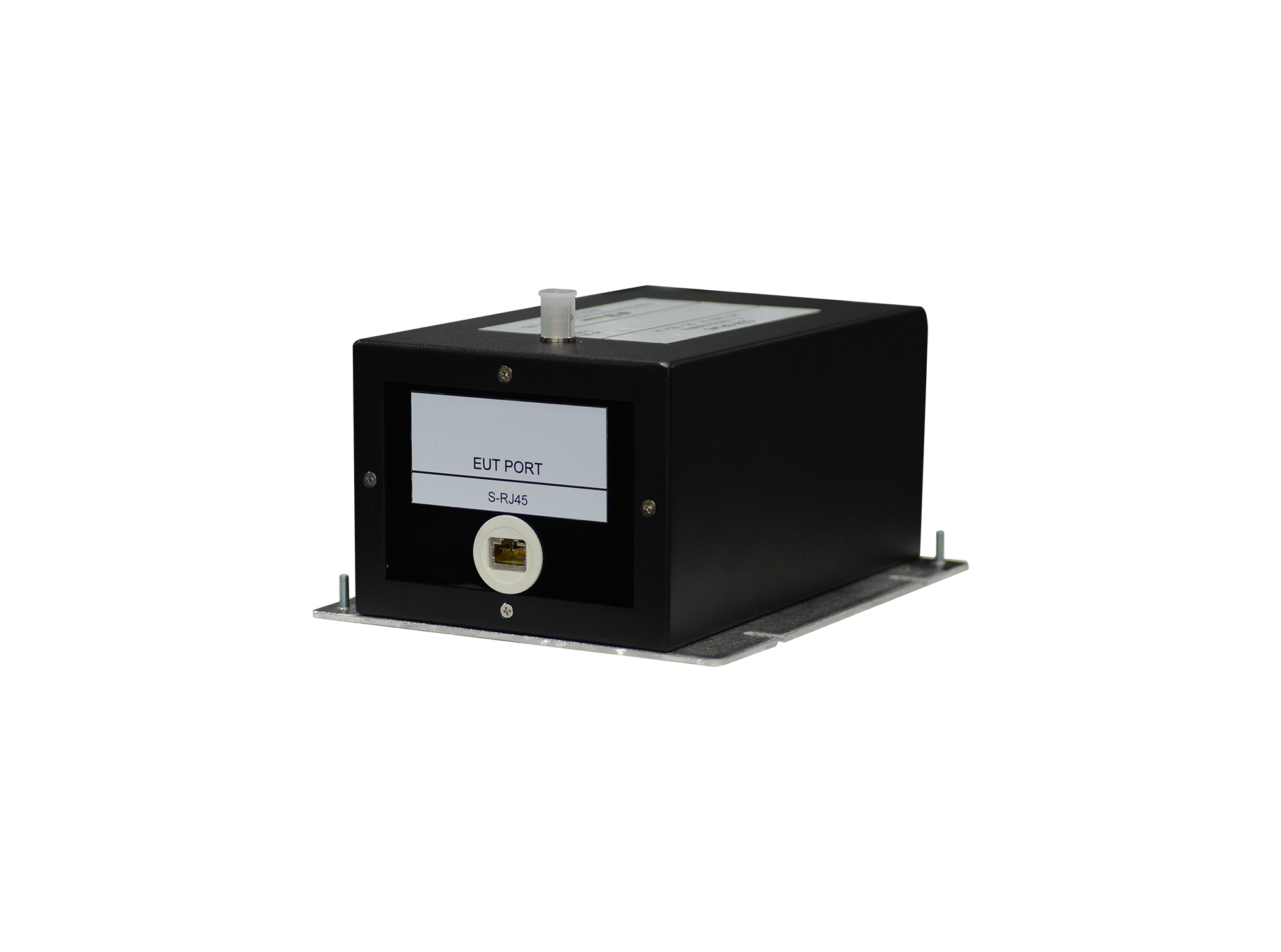

IEC/EN 61000-4-6对耦合/去耦网络（CDN）系列的设计和性能做了明确的规定。对每款耦合/去耦网络使用的线缆类型和所传输的信号也做了详细的规定。CDN SRJ45耦合/去耦网络适用于四对8线屏蔽平衡通讯线。满足IEC/EN 61000-4-6标准要求。
> 可以用于信号传输速率 1000 MBit/s> 用于4对（8线）屏蔽平衡线> 最大可以承受1A电流> AE与EUT端口皆为屏蔽RJ45
项目
CDN RJ45
标准
IEC/EN 61000-4-6
频率范围
150 kHz~230 MHz
最大交流电压（线-地）
100 V
最大直流电压（线-地）
150 V
最大电流
1 A
RF输入接口（BNC）
<20 V
EUT端口类型
屏蔽RJ45
AE端口类型
传输速率
1000 Mbit/s
150 kHz~24 MHz
150 Ω±20 Ω
24 MHz~80 MHz
150 Ω +60 Ω /-45 Ω
80 MHz~230 MHz
150 Ω +60 Ω /-60 Ω
150 kHz ~ 80 MHz
9.5 dB±1 dB
80 MHz ~ 230 MHz
9.5 dB±2 dB
150 kHz
>60 dB
1.5 MHz
30 MHz
>50 dB
80 MHz
230 MHz
>40 dB
重量
约4 kg
尺寸
长×宽×高 210×170×115 mm
壳体材料
铝材料
环境温度
15°C ~ 35°C (操作条件)
相对湿度
45% ~ 75% (操作条件)
包装箱
纸箱
转接头、出厂报告、说明书
CDN 100KIT
150 Ω转50 Ω校准装置
TF2-1-BNC(J) 2W DC-1G
50Ω/2W同轴终端负载(BNC口)
