传导抗扰测试系统

CST 1075

CST CS系列传导抗扰测试系统是根据标准IEC 61000-4-6设计的传导抗扰试验自动测试系统，内置信号发生器、RF功率放大器及功率计一体化设计。

产品概述

CST CS系列传导抗扰测试系统是根据标准IEC 61000-4-6设计的传导抗扰试验自动测试系统，内置信号发生器、RF功率放大器及功率计一体化设计。同时满足YY 9706.102-2021标准。整个测试系统由PC软件EMC(CS114)控制（本系列产品需搭配此软件使用），提高了系统的可扩展性以及效率，测试结果可以保存、打印以及在公司内部共享使用。

产品特点

> 一体化设计，内置信号发生器，RF功率放大器及功率计

> 支持大电流注入（配合电流注入钳），支持电流测试法，同时支持电压测试法（配合电磁钳和CDN耦合/去耦网络）

> 通过PC软件进行远程控制

> 支持传导抗扰试验

产品标准

IEC标准

IEC 61000-4-6

GB/T标准

GB/T 17616.6

其他标准

YY 9706.102

应用行业

产品参数

技术参数

RF信号发生器
频率范围	9 kHz ~ 3 GHz
频率分辨率	0.23 Hz
频率温度稳定度	± 0.5 ppm
谐波	≤-30 dBc
非谐波	≤-50 dBc
输出功率范围	-120 dBm ~ 0dBm（9 kHz ~ 500 kHz） -120 dBm ~ +10dBm（500 kHz ~ 3 GHz）
功率准确度	±1.0 dB
分辨率	0.1 dB
内部调制源(LF)	正弦波：0.1 Hz ~ 500 kHz 方波：0.1 Hz ~ 20 kHz 三角波/锯齿波：0.1 Hz~100 kHz
调幅(AM)	调制深度：0％ ~ 100％调制频率：1 Hz ~ 25 kHz
调频(FM)	最大频偏：5 MHz；调制频率：1 Hz ~ 25 kHz
调相(ФM)	调制相位：0° ~ 360°; 1 Hz ~ 25 kHz
输出接口	N (母)
VSWR	<1.5:1
功率放大器
频率范围	10 kHz ~ 230 MHz
VSWR	<1.5:1
输出阻抗	50 Ω
输出接口	N (母)
功率计
频率范围	9 kHz ~ 3 GHz
测试电平	-50 dBm ~ +20 dBm
精度	±0.2 dB
输入接口	N(母)
VSWR	<1.1:1

通用参数

产品配件

随机标配

电源线、射频电缆、接地线、测试线、USB线、衰减器、扣式磁环、保险丝、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配附件

CST CS系列选型指南

仪器型号	功率放大器参数
仪器型号	频率范围	1 dB增益
CST 1075	100 kHz ~ 230 MHz	48.5 dB ± 2 dB (75 W)
CST 10150	100 kHz ~ 230 MHz	48.5 dB ± 2 dB (150 W)
CST 1075E	100 kHz ~ 230 MHz	48.5 dB ± 2 dB (75 W)

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：暂无下一页：传导抗扰测试系统返回列表

工作电源范围	AC 220 V，±10%，50/60 Hz
最大功耗	500 W（不同型号有所差异）
保险丝	6 A
机箱尺寸	4U 450 mm（W）190 mm（H）620 mm（D）（不同型号有所差异）
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

1	测试软件 (本系列产品需搭配此软件使用）	型号：EMC(CS114) 支持Windows 10系统，针对CST系列设计的射频传导抗扰度PC测试软件，支持USB通信模式，实现远程校准和测试操作。
2	衰减器	型号：AT150-6dB-6G-NM-NF-B 频率：DC ~ 6 GHz 衰减：6 dB，功率：150 W
3	衰减器	型号：AT200-6dB-4G-NF-NF 频率：DC ~ 4 GHz 衰减：6 dB，功率：200 W
4	CDN耦合/去耦网络	CDN M系列 CDN AF系列
5	CDN校准装置150Ω转50Ω	型号：CDN 100KIT 插入损耗：9.5 dB ± 0.5 dB 150 Ω转50 Ω适配器
6	电磁钳	型号：EM CL100 频率：100 kHz ~ 1GHz 功率：100 W（持续5 min）耦合去耦方向系数大于10 dB>0.1 MHz
7	校准装置150Ω转50Ω	型号：BCI 100KIT 插入损耗：9.5 dB ± 0.5 dB 150 Ω转50 Ω适配器
8	电流注入钳	型号：BCIP-400 频率：4 kHz ~ 400 MHz 功率：100 W（持续30 min）；150 W（持续15 min）；200 W（持续5 min）接口形式：N type 内直径：40 mm；外直径：127 mm ；高度：70 mm
9	电流注入钳校准夹具	型号：BCICF-400 频率：DC ~ 400 MHz 特性阻抗：50 Ω 电压驻波比：≤3.5 内长：80 mm；内宽：127 mm ；内高：135 mm

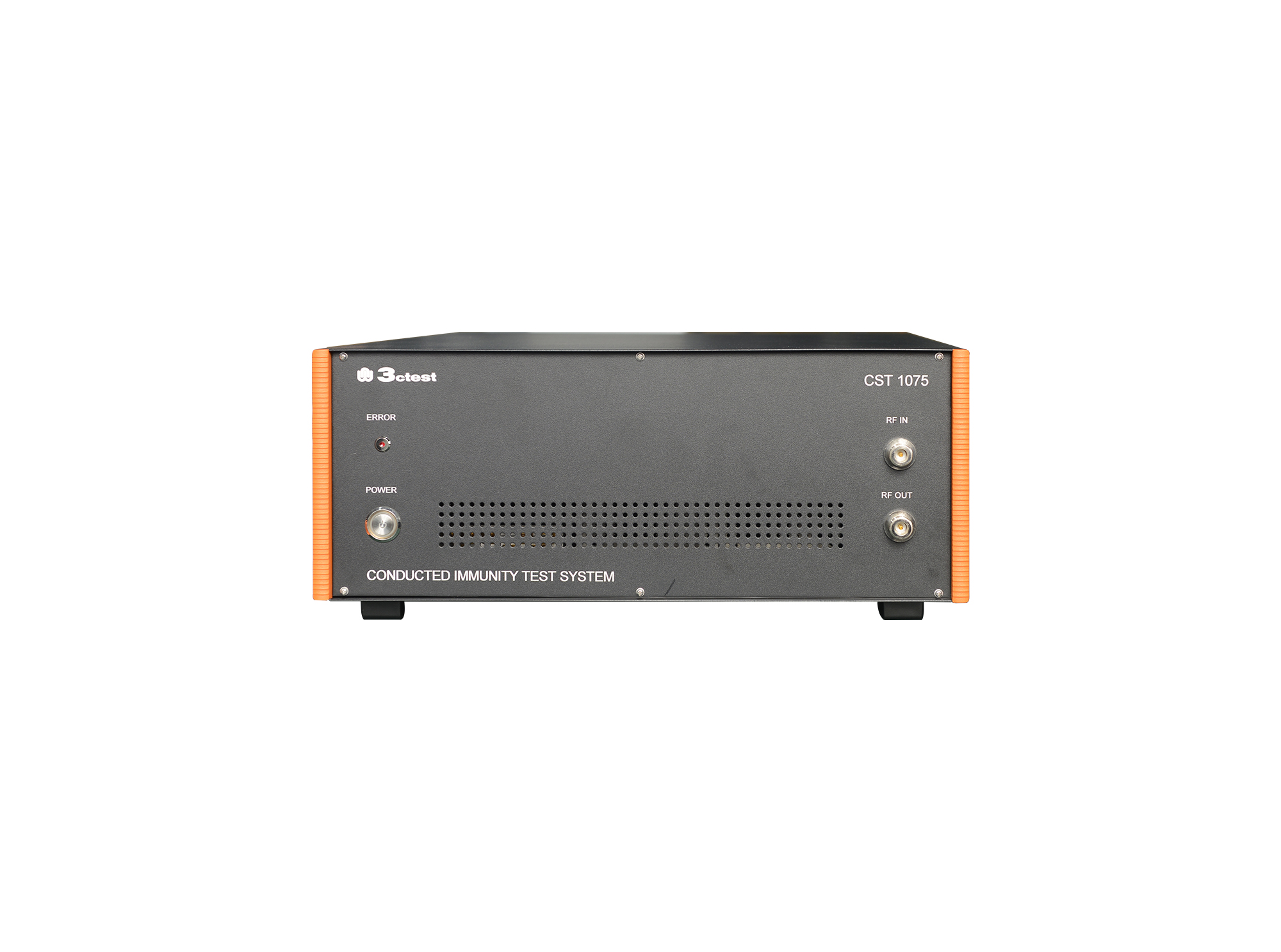

传导抗扰测试系统 CST 1075
