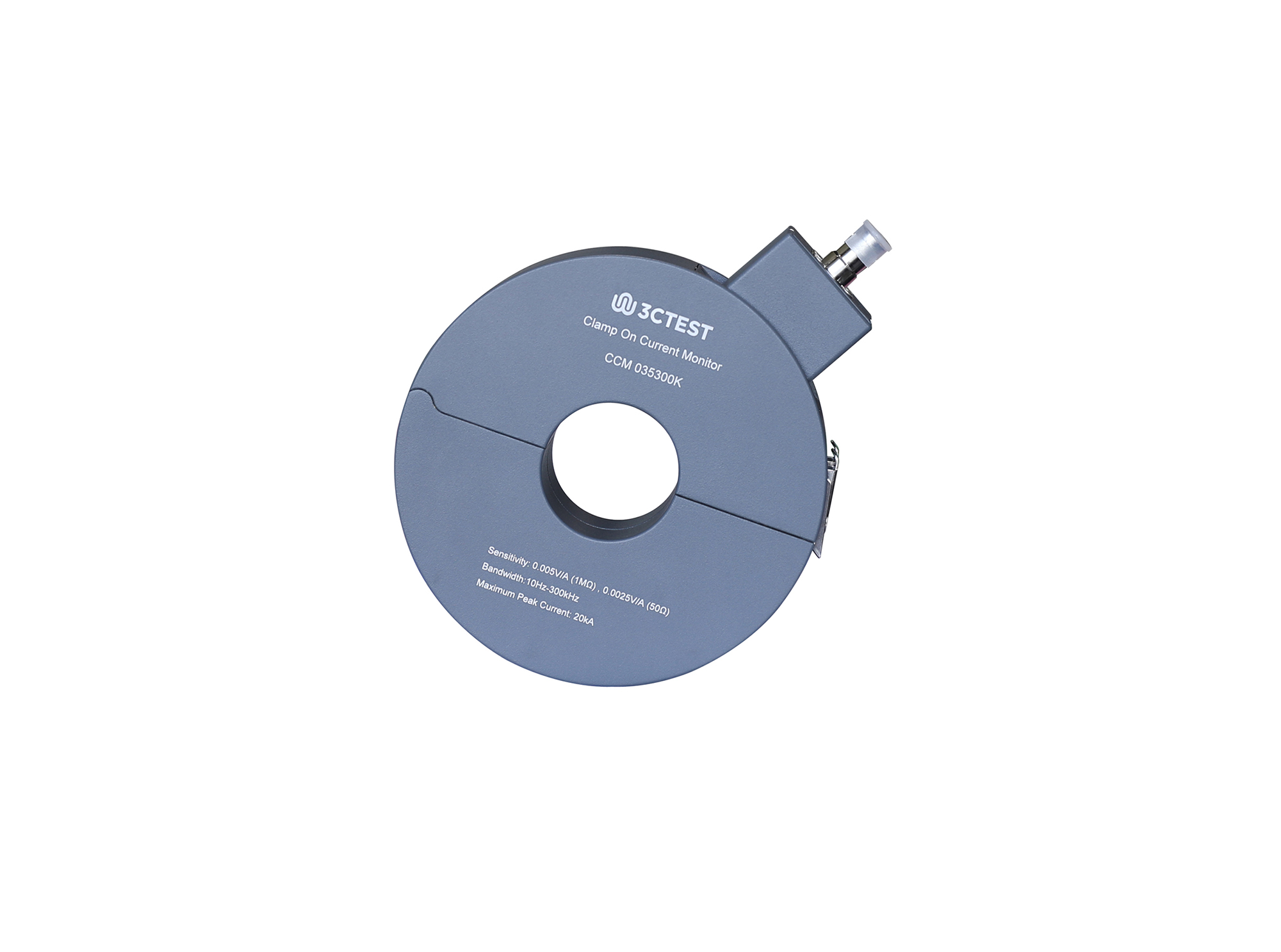

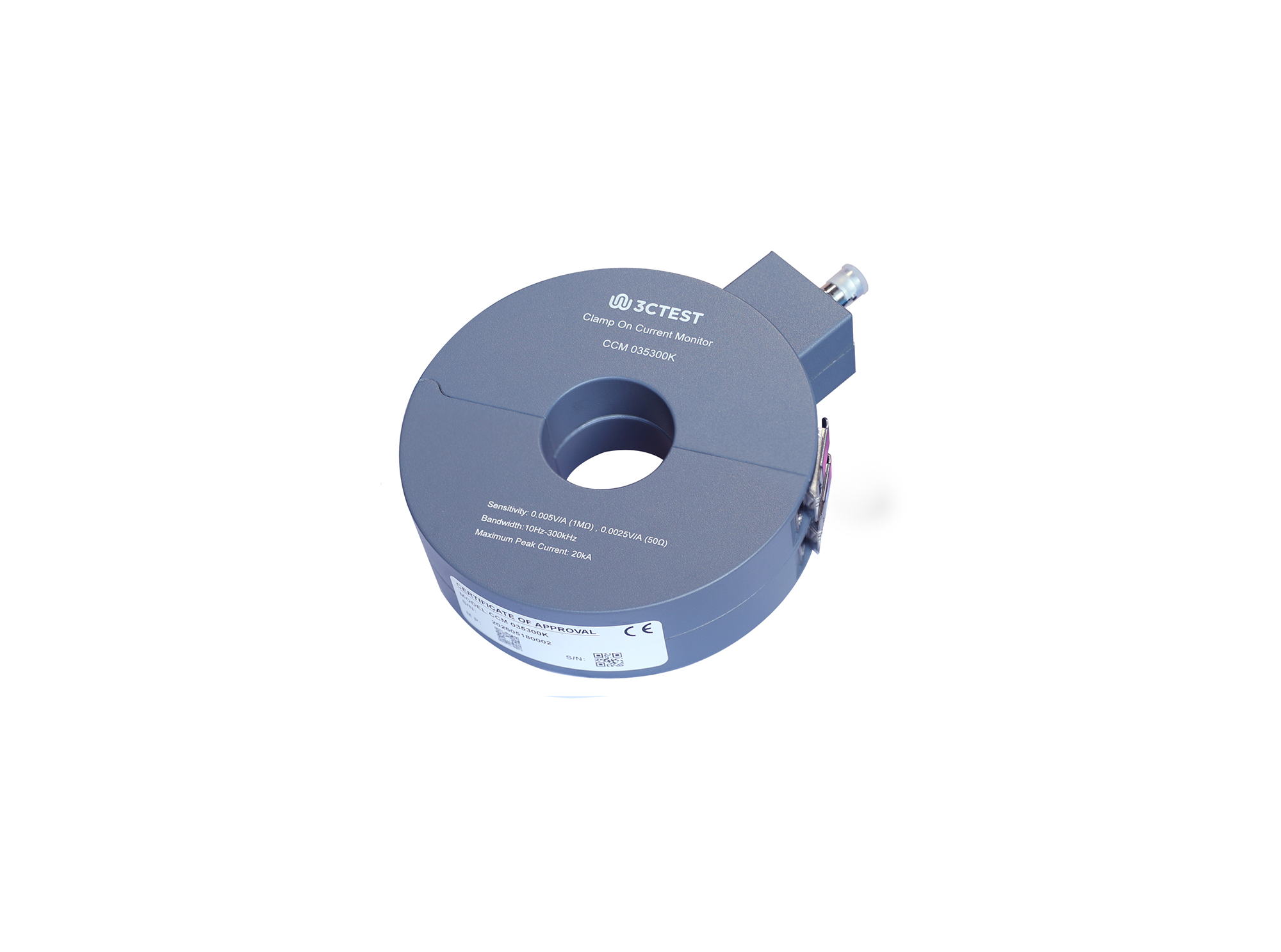

卡式宽带电流监测钳

CCM 035300K

CCM 035300K卡式宽带电流监测钳用于10 Hz ~ 300 kHz交变电流及时域脉冲电流的测量需要。

产品概述

CCM 035300K卡式宽带电流监测钳用于10 Hz ~ 300 kHz交变电流及时域脉冲电流的测量需要。通过电磁耦合方式将交变信号电流或脉冲信号电流以电压方式传递给记录设备，具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对300 kHz及以下交变信号、上升时间大于1.2 μs瞬态脉冲信号的测量需要，广泛应用于电磁兼容传导敏感度（抗扰度）测试。

CCM 035300K卡式宽带电流监测钳s21曲线

说明：负载阻抗为50 Ω时：转移阻抗（dBΩ）=s21+34 dBΩ

负载阻抗为1 MΩ时：转移阻抗（dBΩ）=s21+34 dBΩ+6dB

产品特点

> 满足10 Hz ~ 300 kHz交变信号电流测量需要

> 满足上升时间大于1.2 μs时域脉冲电流测量需要

> 波形无畸变、与电流载体物理隔离

应用行业

产品参数

技术参数

灵敏度*	0.005 V/A
输出阻抗	50 Ω
最大峰值电流	20,000 A
最大连续电流（有效值）	450 A
上升时间	1.2 μs
安秒积	5.2 A·s
下限频率（-3dB）	10 Hz
上限频率（-3dB）	300 kHz
内直径	40 mm
外直径	127 mm
厚度	40 mm
接口形式	BNC type
工作温度	0℃ ~ 65℃
重量	约3 kg
*本卡式宽带电流监测钳端接50 Ω时，灵敏度（转移阻抗）为0.0025 V/A。
