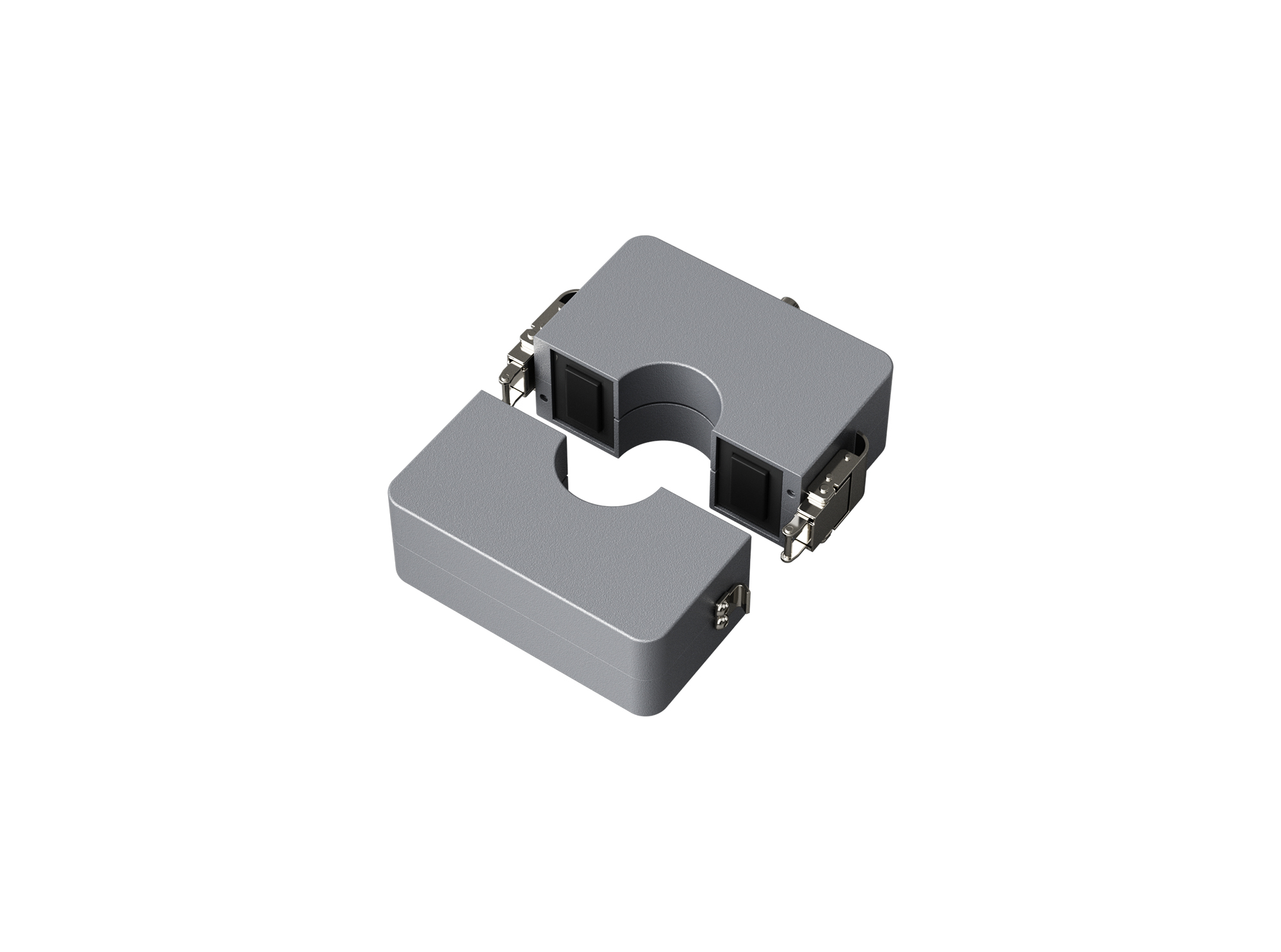

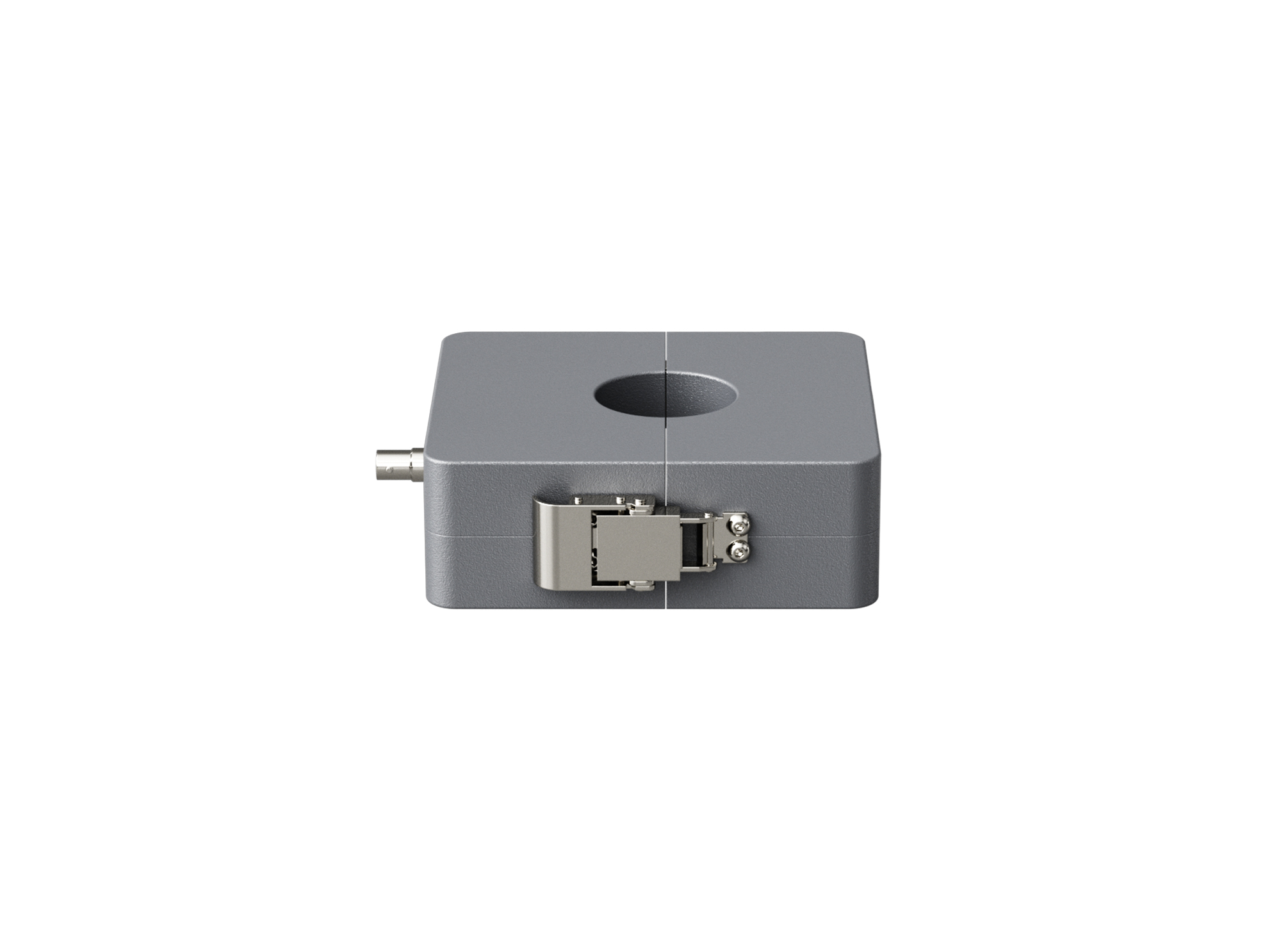

卡式宽带电流监测钳

CCM 0301M

CCM 0301M卡式宽带电流监测钳用于10 Hz ~ 1 MHz交变电流及时域脉冲电流的测量。通过电磁耦合方式将时谐信号电流或脉冲信号电流以电压方式传递给记录设备，具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对1 MHz及以下时谐信号、上升时间大于350 ns瞬态脉冲信号的测量需求。广泛应用于电磁兼容传导敏感度（抗扰度）测试。

CCM 0301M宽带电流监测钳s21曲线（10 Hz ~ 1 kHz）

CCM 0301M宽带电流监测钳s21曲线（10 kHz ~ 1 MHz）

说明：负载阻抗为50 Ω时：转移阻抗（dB）= s21+34dB；
说明：负载阻抗为1MΩ时：转移阻抗（dB）= s21+34dB+6dB；

> 满足1 MHz及以下时谐信号的测量需求
> 具有波形无畸变、与电流载体物理隔离
> 满足10 Hz ~ 1 MHz交变电流及时域脉冲电流测量
