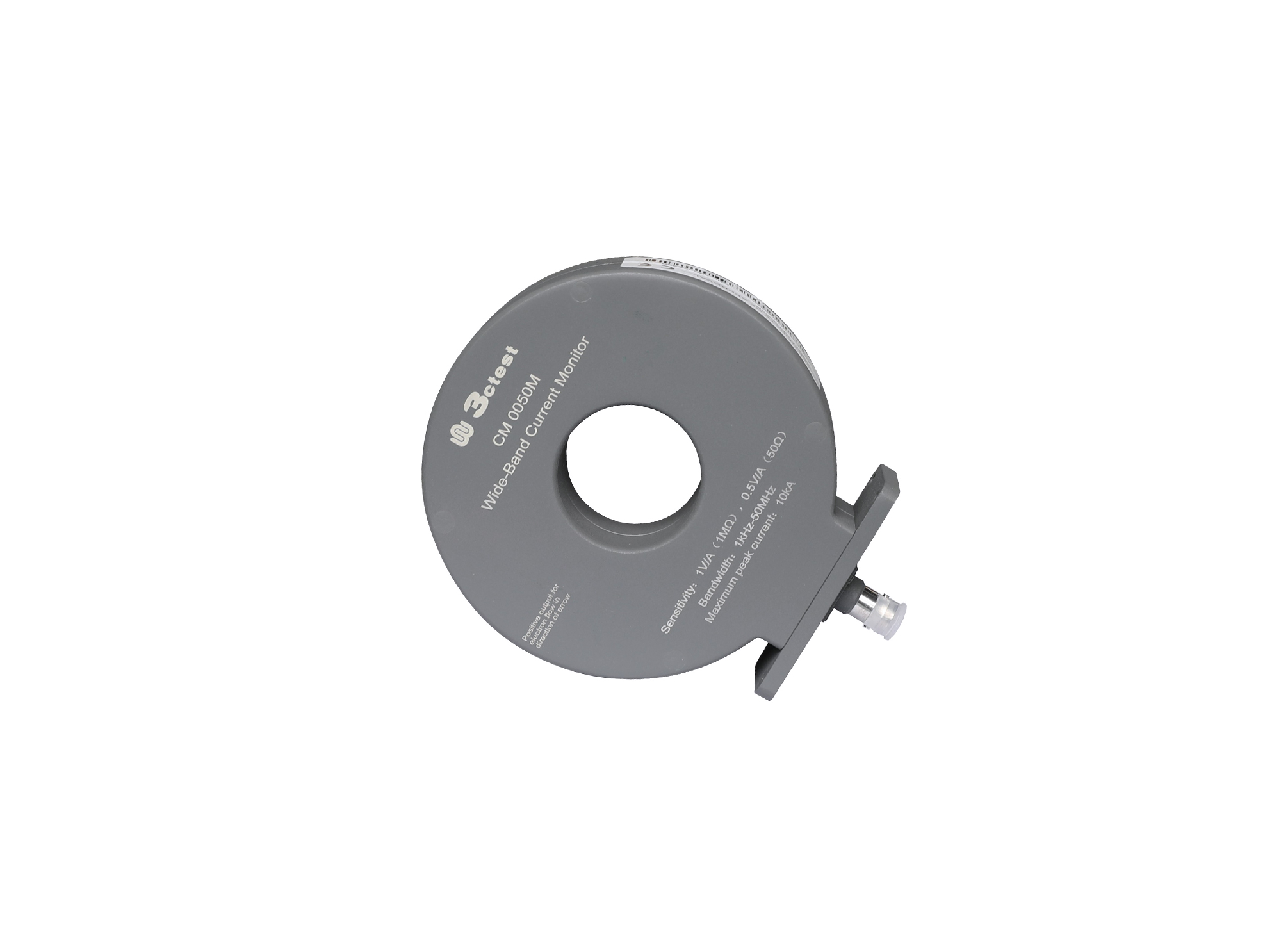

宽带电流监测钳

CM 0050M

CM 0050M宽带电流监测钳用于1kHz-50MHz交变电流及时域脉冲电流的测量。通过电磁耦合方式将时谐信号电流或脉冲信号电流以电压方式传递给记录设备，具有波形无畸变、与电流载体物理隔离等特点。

产品概述

CM 0050M宽带电流监测钳用于1kHz-50MHz交变电流及时域脉冲电流的测量。通过电磁耦合方式将时谐信号电流或脉冲信号电流以电压方式传递给记录设备，具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对50MHz及以下时谐信号、上升时间大于7ns瞬态脉冲信号的测量需求。广泛应用于电磁兼容传导敏感度（抗扰度）测试。


CM 0050M宽带电流监测钳s21曲线

说明：负载阻抗为50 Ω时：转移阻抗（dB）=s21+34dB；
说明：负载阻抗为1MΩ时：转移阻抗（dB）=s21+34dB+6dB；

产品参数

技术参数

灵敏度*	1 V/A	上限频率（-3dB）	50 MHz
输出阻抗	50 Ω	内直径	40 mm
最大峰值电流	10,000 A	外直径	116 mm
最大连续电流（有效值）	7 A	厚度	40 mm
上升时间	7 ns	接口形式	BNC type
安秒积	0.01 A·s	工作温度	0 ℃ ~ 65 ℃
下限频率（-3dB）	1k Hz	重量	1 kg

*本宽带电流监测钳端接50Ω时，灵敏度（转移阻抗）为0.5V/A。
