宽带电流监测钳

TWCM 00400M

TWCM 00400M 宽带电流监测钳用于10 kHz ~ 400 MHz交变电流及时域脉冲电流的测量需要。通过电磁耦合方式将交变信号电流或脉冲信号电流以电压方式传递给记录设备，具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对400 MHz及以下交变信号、上升时间大于0.9 ns瞬态脉冲信号的测量需要。广泛应用于电磁兼容传导敏感度（抗扰度）测试。

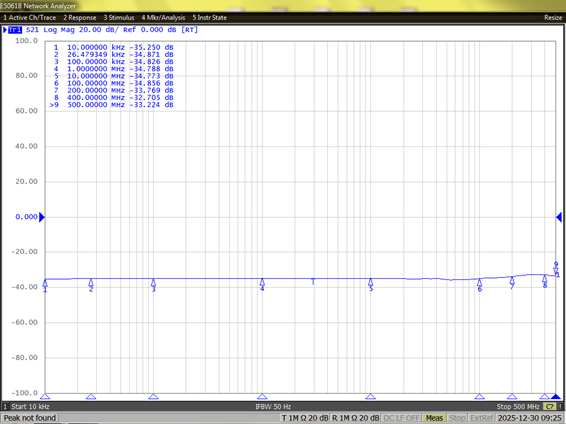

  TWCM 00400M 宽带电流监测钳s21曲线

说明：负载阻抗为50 Ω时：转移阻抗（dBΩ）=s21+34 dB

说明：负载阻抗为1 MΩ时：转移阻抗（dBΩ）=s21+34 dB+6 dB

>   满足10 kHz ~ 400 MHz交变信号电流测量需要

>   满足上升时间大于0.9 ns时域脉冲电流测量需要

>   波形无畸变、与电流载体物理隔离
