低频差模抗扰耦合去耦网络

CDN 419M3-32

CDN 419M3-32是专为差模传导抗扰度测试设计的耦合/去耦网络，严格遵循 IEC 61000-4-19、GB/T 17626.19 等国内外权威标准设计，完全符合CDN的性能与线缆使用规范。支持 2 kHz-150 kHz 宽频率范围（CW 波），耦合电压最高达 30 V (rms)。内置优化的去耦电路设计，有效隔离干扰信号与测试回路，避免干扰信号泄露影响测试结果，同时保证被测设备的工作信号不受干扰，满足标准对 CDN 网络去耦隔离度的隐性要求，确保测试结果的准确性与可重复性。

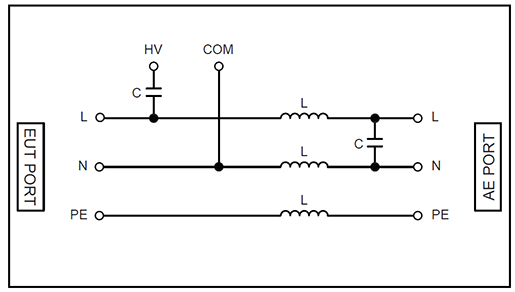

1、标准原理图：

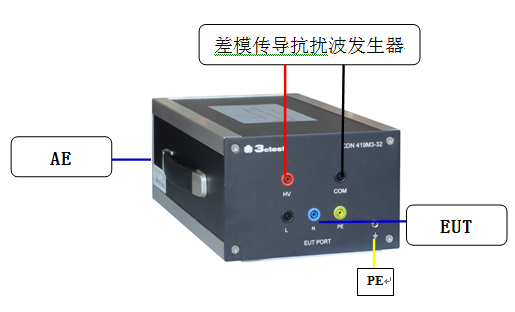

2、测试连接示意图：

3、CDN校准布置：

>  全覆盖标准规定的差模干扰测试频段

>  高负载场景下的稳定去耦性能

>  兼容2线/3线差模测试

>  高压/大电流承载，适配工业级场景

>  全端口采用 4 mm 香蕉头设计，信号注入、设备连接均简单高效，插拔稳固不易松脱
