耦合去耦网络

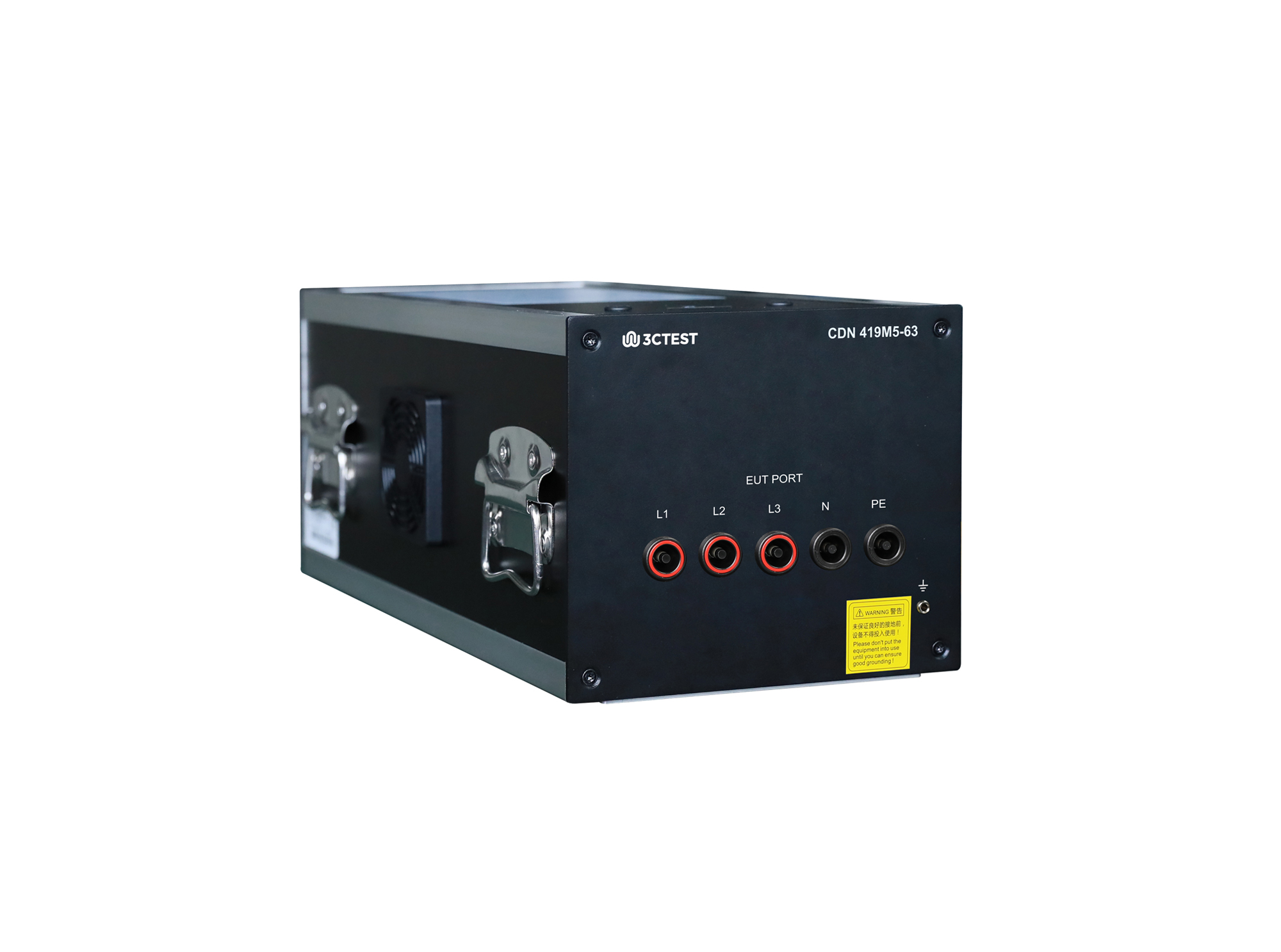

CDN 419M5-63

CDN 419M5-63耦合去耦网络严格按照IEC 61000-4-19:2014标准要求设计，适用于（差模传导抗扰）三相4线（L1+L2+L3+N）线缆测试，其耦合差模传导抗扰电压可达到30 V。被测产品带载能力可达690 V AC/1000 V DC，63 A。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

产品特点

> 4线差模测试

> 最大耦合传导电压30 V

> 香蕉头端子信号注入

> 高压大电流带载能力

> 隔离去耦能力强，有力保护辅助设备

产品标准

IEC标准

IEC 61000-4-19

产品参数

技术参数

符合标准	IEC 61000-4-19:2014
耦合频率	2 kHz ~ 150 kHz ，CW波
耦合电压	30 V
耦合模式	差模（线对线）
耦合器件	12 μF电容器，精度±1%
工作电压	最大AC 690 V、DC 1000 V
工作电流	最大63 A
信号注入端口类型	4 mm香蕉头
机箱尺寸	235 mm(W)195 mm(H)475 mm(D)
壳体材料	铝合金
仪器重量	约10 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

产品配件

选配附件

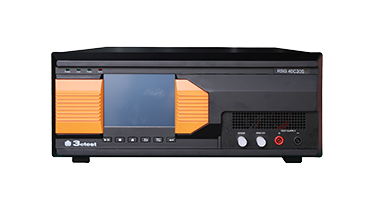

差模传导干扰模拟器

型号：RSG 40C20(DMS)
RSG 40C20 是符合IEC 61000-4-19/GB/T 17626.19和JJF 1245.4-2019标准要求的差模传导骚扰抗扰度试验用模拟器。配套本公司的Corelab软件及各种耦合去耦网络,耦合变压器等设施可进行以下试验：满足IEC 61000-4-19的2 kHz ~ 150 kHz差模电压和电流（未调制波形、具有间歇期的连续波脉冲和用矩形脉冲调制的脉冲波形）试验，满足JJF 1245.4-2019的电流试验。

标配附件

测试线、接地线、适配器、端子、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。
