静电放电校准装置

ESD-CALA

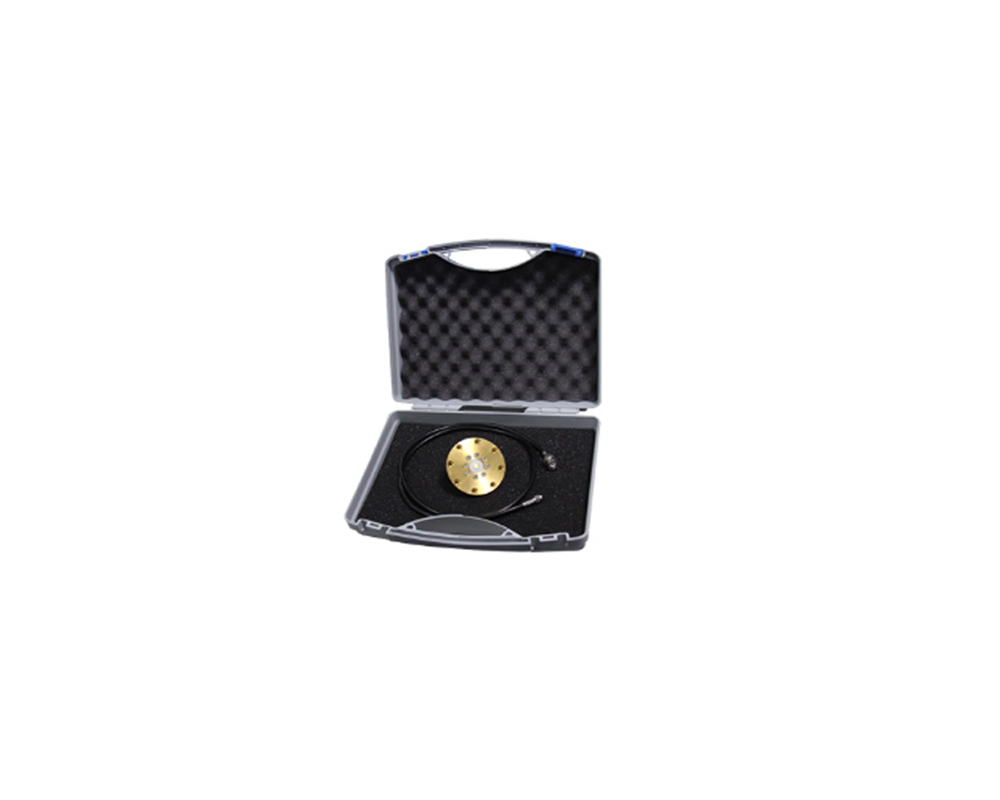

ESD-CALA校准装置由校准靶心BX602、同轴线和转接头组成。BX602是同轴电流靶心，依据IEC/EN 61000-4-2 Ed.2要求设计，用于监测判断静电放电发生器输出EDS脉冲波形参数是否满足法规要求。

产品概述

ESD-CALA校准装置由校准靶心BX602、同轴线和转接头组成。BX602是同轴电流靶心，依据IEC/EN 61000-4-2 Ed.2要求设计，用于监测判断静电放电发生器输出EDS脉冲波形参数是否满足法规要求。靶心外接（JZ602或JZ603）的衰减器用于将输出信号于示波器的输入相匹配。

产品特点

> 依据IEC 61000-4-2 :2008、2025

>  2 Ω阻抗 ± 5%
>  测试电压高达 30 kV
>  插入损耗± 0.5 dB @1 GHz
>  插入损耗±1.2 dB @4 GHz

产品标准

IEC标准

ISO标准

GB/T标准

EN标准

查看全部适合标准

应用行业

产品参数

技术参数

ESD测试电压	Max 30KV
插入损耗	±0.5dB 1GHz ±1.2dB 4GHz 这个必须按照“靶心-衰减器-电缆”。靶心本身无需测试
安装方式	靶心应该安装在屏蔽室的墙上或者安装在一个至少1.2m*1.2m面积的金属板上
输出端子	同轴SMA连接器
衰减器	根据示波器的输入功率，外接一个衰减器到TCA 02的输出端

产品配件

标配附件

ESD校准靶芯、同轴线、转接头、使用说明书
