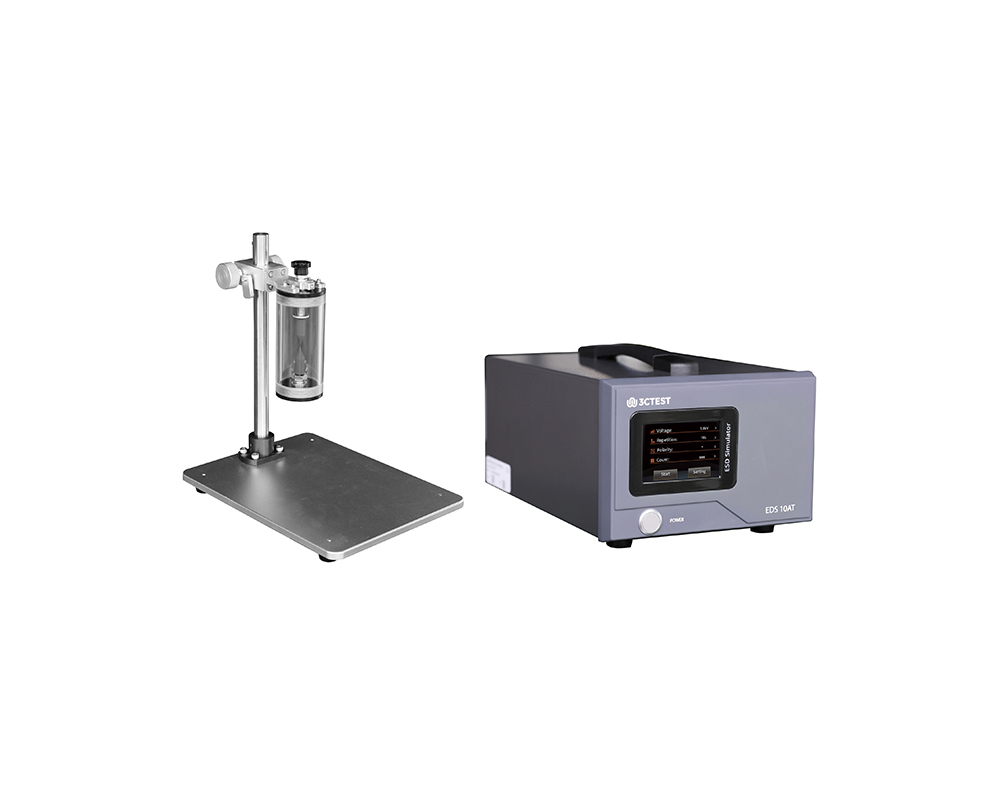

静电放电模拟器

EDS 10AT

EDS 10AT静电放电模拟器为3CTEST全新推出的产品，该设备测试电压高达12 kV，配备3.5英寸高清彩色触摸屏，采用紧凑机身设计与人性化的交互界面，兼具便携特性与精准波形输出能力。

产品概述

EDS 10AT静电放电模拟器为3CTEST全新推出的产品，该设备测试电压高达12 kV，配备3.5英寸高清彩色触摸屏，采用紧凑机身设计与人性化的交互界面，兼具便携特性与精准波形输出能力。EDS 10AT静电放电模拟器作为ESD脉冲辐射干扰试验设备，为电子电气产品的抗干扰性能评估提供了高效可靠的解决方案。

特点

>3.5英寸彩色触摸屏，直观的界面设计，操作⽅便
> 紧凑机身设计，体积小巧便携
> 测试电压最高可达12 kV

行业

航天航空

参数

技术参数

电压范围	1 kV ~ 12 kV（±5%）
电压分辨率	0.1 V步进
极性	正/负/先正后负
控制方式	触摸屏
重复时间	1 s ~ 10 s
触发方式	自动
脉冲计数器	1 s ~ 999 s
输出端口	4 mm香蕉头插座
峰值电流	≥80 A（10 kV）
放电电流上升时间	5 ns ~ 40 ns
放电脉宽	30 ns ~ 400 ns
放电电极材质	石墨
放电电极尖端间隙	≥1 mm

通用参数

配件

标配附件

说明书、检验报告、产品质保书、电源线、保险丝、测试线、接地线、插头夹子、放电测试架EDS 10AT-DTR

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：静电放电发生器下一页：静电放电发生器校准装置返回列表

显示屏	3.5英寸TFT触摸屏
工作电源范围	AC 100 V ~ 240 V（±10%） 50/60 Hz
保险丝	6A
最大功耗	100 W
语言	英文
亮度设置	0 ~ 100%亮度设置
仪器接地连接方式	4 mm香蕉头接地线
机箱尺寸	207 mm（W）160 mm（H）310 mm（D）
仪器重量	约5 kg
温度范围	15℃ ~ 35℃
湿度范围	45%RH ~ 75%RH（无凝露）
气压范围	86 kPa ~ 106 kPa
