宽范围可调节预充电回路测试装置

RC 150C100

RC 150C100基于公司第三代开发平台，采用彩色触摸屏控制。依据VW 80300:2021中的EHV-04测试，用于验证高压储能装置中预充电电路的功能，测试电压最高可达1500 V，带载电流最大可达100 A。通过AutoLab软件控制示波器及试验系统，实现自动化测试。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

产品特点

> 5.7英寸彩色触摸屏前面板操作
> 最大电压可达1500V，自带电压监测功能
> 自带电流监测功能
> 过流保护功能，保护电流设置范围1 A- 100 A
> 充放电时间监测功能
> 充放电电阻及电容通过控制屏自动组合，适应不同车企测试需求
> 内置开关自动切换充放电状态
> 高精度的电阻电容使测量结果更准确
> 采用安全的高电压大电流端子使操作者既安全又便捷

产品标准

其他标准

应用行业

汽车电子

产品参数

技术参数

符合标准	VW 80300:2021、QMAT 5502-2023、Q/JLY JT111974A-2024
测试电压Vmax	1500 V
测试电流Imax	100 A
电容	10 uF – 1200 uF（精度2%，步进10 uF）
内阻	0 Ω – 6 Ω（精度2%，步进0.05 Ω）
放电电阻	50 Ω – 1200 Ω（精度2%，步进10 Ω）
高压电压Ves	80% – 99%（步进1%）
保持时间Th	1 s – 9999 s（步进1 s）
结束电压Vend	5 V – 20 V（步进1 V）

通用参数

产品配件

标配附件

电源线、保险丝、测试线、接地线、说明书

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220V±10%，50/60Hz±5%
保险丝	6 A
最大功耗	200 W
通讯方式	以太网LAN
脉冲触发方式	自动
安全电路	按下急停，仪器停止工作
失效检测	失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
机箱尺寸	22U L * W * H: 1250 * 800 * 600 mm
仪器重量	约185 kg
温度范围	15 - 35℃
湿度范围	45% - 75%
气压范围	86 kPa - 106 kPa

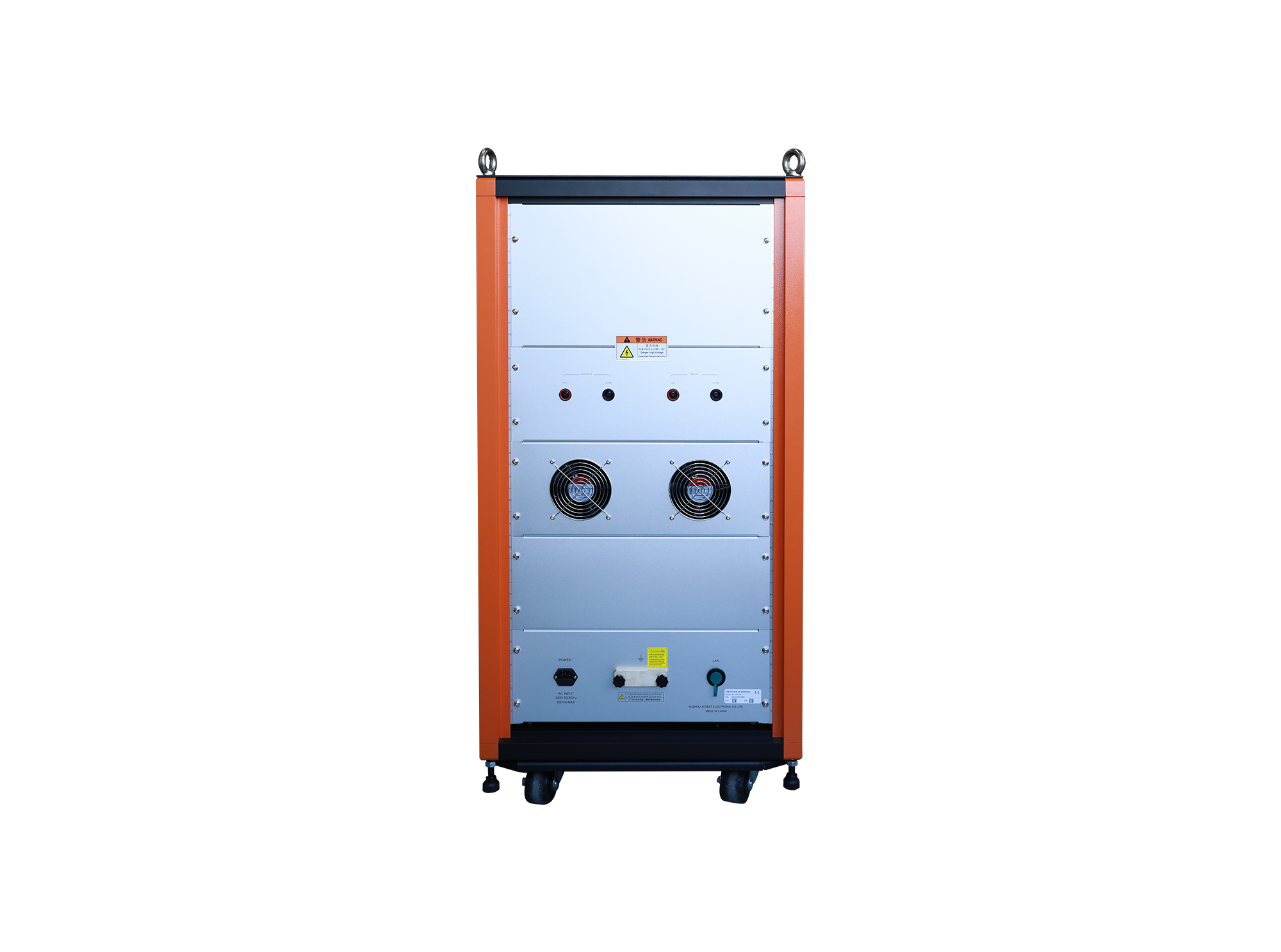

宽范围可调节预充电回路测试装置 RC 150C100
